소음 또는 음향 측정에 사용하는 콘덴서 마이크로폰 (Microphone) 는 음압 세기에 따라 전압출력이 달라지는 감도 값을 가지고 있습니다. 이 감도 값을 소음분석 소프트웨어에 잘못 입력하게 되면 제품 설계 및 생활소음(바닥충격소음, 층간소음, 도로교통소음, 항공기소음 등) 등을 정확하게 측정할 수 없기 때문에 여러 산업분야에서 직접 또는 간접적으로 피해를 볼 수가 있습니다.
그렇다면 마이크로폰의 정확한 감도 값은 어떻게 찾을까요?
다음은 정확한 감도 값을 2가지 방법으로 찾은 다음, 정확한 소음을 측정하는 영상입니다.

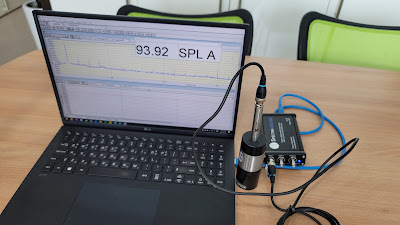

https://youtu.be/7qEItXZKNFw[HS 21S125 콘덴서 1/2인치 마이크로폰, SpectraPLUS-SC 소음진동분석소프트웨어, SpectraDAQ-200 소음진동하드웨어, C224 소음계 & 마이크로폰 교정기 테스트 모습]

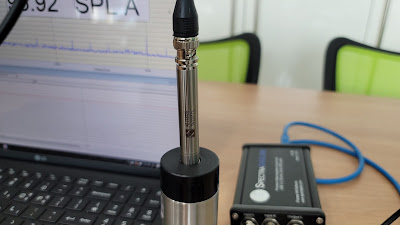

[HS 21S125 콘덴서 1/2인치 마이크로폰]
- Class1 정밀형 마이크로폰
- IEPE (ICP, CCLD, CCP, Isotron, Deltatron, AcoTron, Piezotron) 타입
- 50 mV/Pa 감도
- 1/2인치 자유음장형타입 (Free-Field)
- 17 dB ~ 146 dB 측정 범위
- -40도 ~ 80도 사용 온도범위
- 3.75 ~ 20000 Hz 주파수 측정 범위 (선형 범위)
- Stainless Alloy 하우징으로 내구성 우수
- 13.2 mm * 85.3 mm 사이즈
- 35 그램 무게
- BNC jack 커넥터 케이블 연결

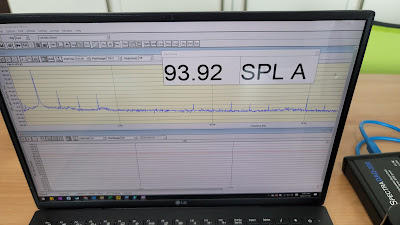

[SpectraPLUS-SC 소음진동분석소프트웨어]
- 소음, 진동, 힘, 압력, 수중소음 (수중음향) 측정 및 분석
- 실시간 시간(타임) 분석 (Real time mode) 및 주파수 FFT 분석 (Spectrum)
- 옥타브 분석 (Octave analysis : 1/1, 1/3, to 1/96)
- 트리거 기능 (Triggering)
- 주파수 화면 캡처 (Overlays)
- 피크 홀더 (Peak hold)
- 마이크로폰 보정 (Mic compensation)
- A, B, C 웨이팅 (Spectral weighting)
- 고유진동수 FRF 분석 (Real and complex Transfer Functions, Coherence, Average, Cross spectrum)
- 적분기능 (속도, 변위 단위 변경)
- 함수 발생 기능 (Signal Generator Utility, 핑크 및 화이트 노이즈 (Pink/White noise) 등)

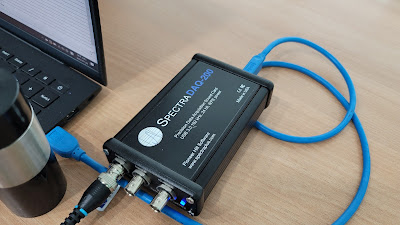

[SpectraDAQ-200 소음진동하드웨어]
- 입력 채널 : 2 ch (BNC 커넥터)
- 출력 채널 : 2 output channels (1 BNC mono, 1 3.5 mm stereo jack)
- 디지털 입출력 : 3 Input, 3 Output (RJ45 connectors) - 자동화 릴레이 연결로 제품 양불판정시 사용
- 분해능 : 24 bit
- 샘플링 : up to 192 kHz
- 입력 전압 범위 조정 가능 : +/-10V, +/-2.5, +/-625mV, +/-156mV
- ICP, IEPE, CCLD, CCP, Deltatron, Isotron 타입 센서 바로 연결 가능
- 연결 : USB 3.0 타입

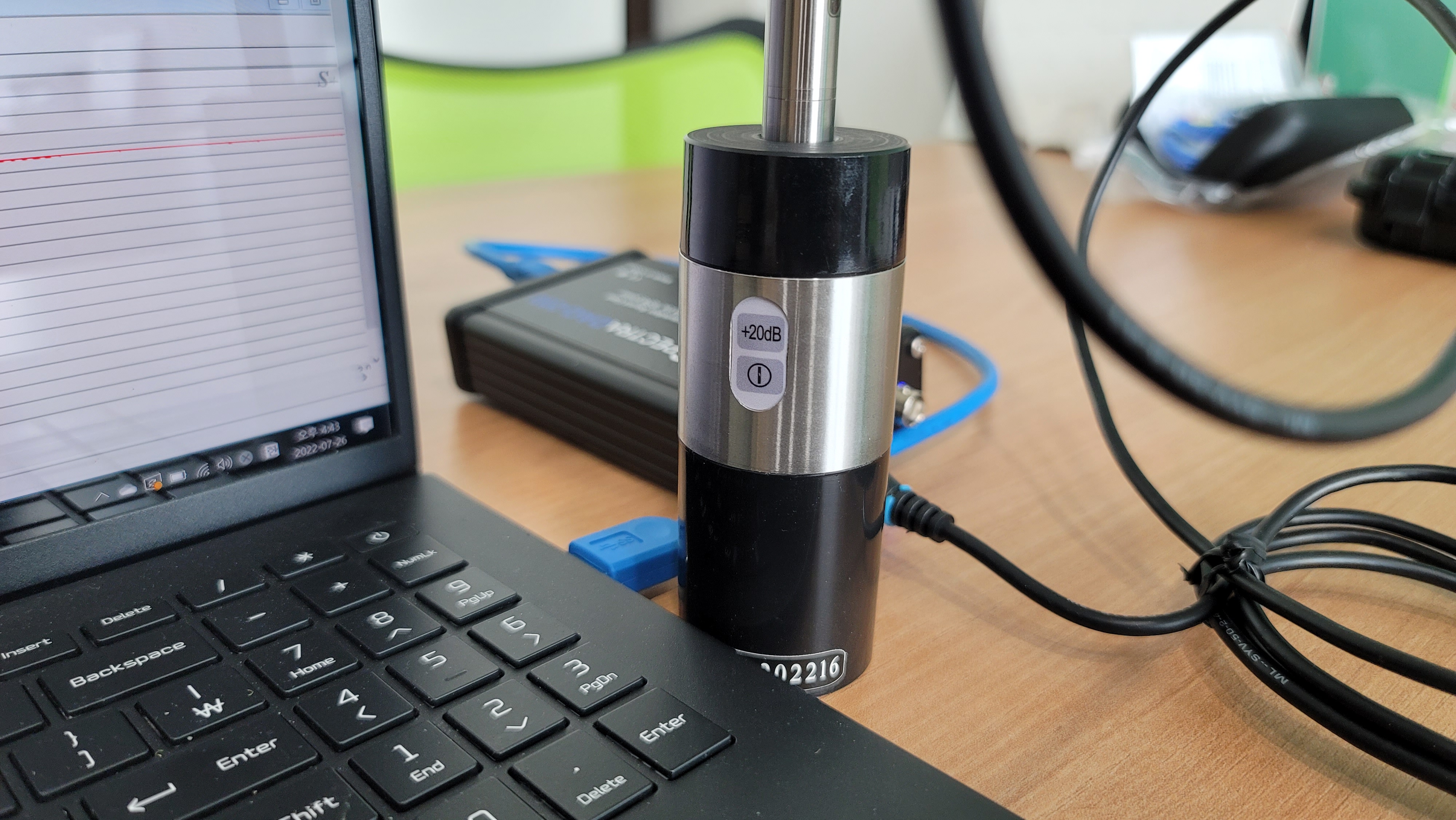

[C224 마이크로폰, 소음계, 소음센서 정밀 교정기]
- 교정 레벨 : 94 dB or 114 dB
- 교정 주파수 : 1000 Hz
- 디지털 입출력 : 3 Input, 3 Output (RJ45 connectors) - 자동화 릴레이 연결로 제품 양불판정시 사용
- 배터리 : 9V (1)
- 사이즈 : D 41 x H 102 mm
- 무게 : 250 gram
** 정확한 소음진동측정, 제품 개발, 환경소음 측정을 위한 소음진동측정 및 분석장비, 마이크로폰, 소음계, 도미미터, 진동센서(가속도계, 가속도센서), 진동소음센서 교정기, 가진기, 임팩트해머 (충격해머, 타격망치), 진동계, 진동테스트시험기, 진동교구, 진동실험기구 (EVT) 등 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
