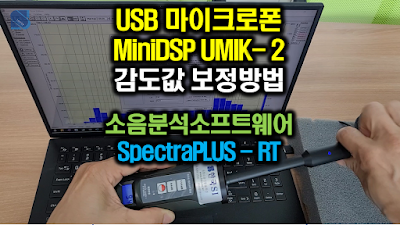

MiniDSP UMIK-2 USB 마이크로폰을 SpectraPLUS-RT 주파수 옥타브 소음분석소프트웨어에서 감도값을 어떻게 보정하는지 설명하는 영상입니다. https://youtu.be/zLIv3YpzifQ [MiniDSP UMIK-2 USB 마이크로폰 ] -  USB 오디오컨트롤 (Audio Controller) :  XMOS 500MHz multicore processor, USB Audio Class 2 (UAC2) -  ADC :  32bit ADC with embedded PGA for up to 60dB analog gain,  120dB SNR, Gain control via Mac/Win application -  마이크로폰 사이즈 및 프리앰프 특징 :  1/2” Low noise Pre-polarized condenser on 60UNS thread - 감도 (Sensitivity): -34 dBfs @ 0dB Gain (94 dB SPL. 1 kHz) - 노이즈레벨 (Noise level) : -105.3dBfs (A) @ 0 dB gain - 최대 음압레벨 (MAX SPL(0dBfs)) : 125dB SPL - Equivalent Input Noise (EIN): 20dB SPL @ 0dB gain - 연결타입 ( Connectivity) :  USB 2.0 streaming, USB Type C connector - 사이즈 및 무게 ( Dimensions (W x D) / Weight) :  21 x 185 mm, 150g -  하우징 재질 :  Aluminum body [ SpectraPLUS-RT 옥타브  주파수 분석 음향소음소프트웨어  ] - 마이크로폰 (Microphone), 진동센서 (Accelerometer, 가속도센서, 가속도계), 하이드로폰 (Hydrophone), 기타 센서 (Custom) ...

소음 또는 음향 측정에 사용하는 콘덴서 마이크로폰 (Microphone) 는 음압 세기에 따라 전압출력이 달라지는 감도 값을 가지고 있습니다. 이 감도 값을 소음분석 소프트웨어에 잘못 입력하게 되면 제품 설계 및 생활소음(바닥충격소음, 층간소음, 도로교통소음, 항공기소음 등) 등을 정확하게 측정할 수 없기 때문에 여러 산업분야에서 직접 또는 간접적으로 피해를 볼 수가 있습니다. 그렇다면 마이크로폰의 정확한 감도 값은 어떻게 찾을까요? 다음은 정확한 감도 값을 2가지 방법으로 찾은 다음, 정확한 소음을 측정하는 영상입니다. https://youtu.be/7qEItXZKNFw [HS 21S125 콘덴서 1/2인치 마이크로폰, SpectraPLUS-SC 소음진동분석소프트웨어, SpectraDAQ-200 소음진동하드웨어, C224 소음계 & 마이크로폰 교정기   테스트 모습] [HS 21S125 콘덴서 1/2인치 마이크로폰 ]   - Class1 정밀형 마이크로폰 - IEPE (ICP, CCLD, CCP, Isotron, Deltatron,  AcoTron, Piezotron) 타입 -  50 mV/Pa 감도 - 1/2인치 자유음장형타입 (Free-Field) - 17 dB ~ 146 dB 측정 범위 - -40도 ~ 80도 사용 온도범위 - 3.75 ~ 20000 Hz 주파수 측정 범위 (선형 범위) - Stainless Alloy 하우징으로 내구성 우수 - 13.2 mm * 85.3 mm 사이즈 - 35 그램 무게 - BNC jack 커넥터 케이블 연결 [SpectraPLUS-SC 소음진동분석소프트웨어 ]   - 소음, 진동, 힘, 압력, 수중소음 (수중음향) 측정 및 분석 - 실시간 시간(타임) 분석 (Real time mode) 및   주파수 FFT 분석 (Spectrum) - 옥타브 분석 (Octave analysis : 1/1, 1/3, to 1/96) - 트리거 ...
