소음진동분석장비와 마이크로폰을 이용하여 초음파를 발생하는 전자부품의 주파수 특성과 소음 레벨을 찾아 보았습니다. https://youtu.be/_dylJG0npuo [초음파 발생기의 주파수 및 소음레벨 테스트 모습 ] [주파수 및 소음레벨 테스트에 사용한 장비 ] SpectraDAQ-200 소음진동분석장비 하드웨어 - 입력 채널 :  2 ch (BNC 커넥터) - 출력 채널 : 2 output channels (1 BNC mono, 1 3.5 mm stereo jack) - 디지털 입출력 :  3 Input, 3 Output (RJ45 connectors) - 자동화 릴레이 연결로 제품 양불판정시 사용 - 분해능 : 24 bit  - 샘플링 : up to 192 kHz - 입력 전압 범위 조정 가능 :  +/-10V, +/-2.5, +/-625mV, +/-156mV - ICP, IEPE, CCLD, CCP, Deltatron, Isotron 타입 센서 바로 연결 가능 - 연결 : USB 3.0 타입 SpectraPLUS-SC 소음진동분석장비 소프트웨어 - 소음, 진동, 힘, 압력, 수중소음 (수중음향) 측정 및 분석 - 실시간 시간(타임) 분석 (Real time mode) 및   주파수 FFT 분석 (Spectrum) - 옥타브 분석 (Octave analysis : 1/1, 1/3, to 1/96) - 트리거 기능 (Triggering) - 주파수 화면 캡처 (Overlays) - 피크 홀더 (Peak hold) - 마이 크로폰 보정 (Mic compensation) - A, B, C 웨이팅 (Spectral weighting) - 고유진동수 FRF 분석 (Real and complex Transfer Functions, Coherence, Average, Cross spectrum) - 적분기능 (속도, 변위 단위 변경) - 함수 발생 기능 ( Signal Generator Utilit...

소음 또는 음향 측정에 사용하는 콘덴서 마이크로폰 (Microphone) 는 음압 세기에 따라 전압출력이 달라지는 감도 값을 가지고 있습니다. 이 감도 값을 소음분석 소프트웨어에 잘못 입력하게 되면 제품 설계 및 생활소음(바닥충격소음, 층간소음, 도로교통소음, 항공기소음 등) 등을 정확하게 측정할 수 없기 때문에 여러 산업분야에서 직접 또는 간접적으로 피해를 볼 수가 있습니다. 그렇다면 마이크로폰의 정확한 감도 값은 어떻게 찾을까요? 다음은 정확한 감도 값을 2가지 방법으로 찾은 다음, 정확한 소음을 측정하는 영상입니다. https://youtu.be/7qEItXZKNFw [HS 21S125 콘덴서 1/2인치 마이크로폰, SpectraPLUS-SC 소음진동분석소프트웨어, SpectraDAQ-200 소음진동하드웨어, C224 소음계 & 마이크로폰 교정기   테스트 모습] [HS 21S125 콘덴서 1/2인치 마이크로폰 ]   - Class1 정밀형 마이크로폰 - IEPE (ICP, CCLD, CCP, Isotron, Deltatron,  AcoTron, Piezotron) 타입 -  50 mV/Pa 감도 - 1/2인치 자유음장형타입 (Free-Field) - 17 dB ~ 146 dB 측정 범위 - -40도 ~ 80도 사용 온도범위 - 3.75 ~ 20000 Hz 주파수 측정 범위 (선형 범위) - Stainless Alloy 하우징으로 내구성 우수 - 13.2 mm * 85.3 mm 사이즈 - 35 그램 무게 - BNC jack 커넥터 케이블 연결 [SpectraPLUS-SC 소음진동분석소프트웨어 ]   - 소음, 진동, 힘, 압력, 수중소음 (수중음향) 측정 및 분석 - 실시간 시간(타임) 분석 (Real time mode) 및   주파수 FFT 분석 (Spectrum) - 옥타브 분석 (Octave analysis : 1/1, 1/3, to 1/96) - 트리거 ...

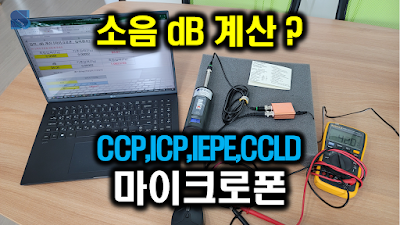

HS 21S125 콘덴서 자유음장형 IEPE (ICP, CCP, CCLD, Isotron, Deltatron) 마이크로폰과 8201T 시그널컨디셔너를 이용하여 소음레벨 dB 값을 실제 어떻게 계산하는지 설명한 영상 자료 입니다. https://youtu.be/aj-xCZ3ylFQ 테스트 전체  사진 : HS 21S125 마이크로폰, 8201T 시그널컨디셔너, 94dB 소음센서  교정기  등 HS 21S125 마이크로폰 및  성적서 /  94dB 소음센서  교정기 HS 21S125 마이크로폰  사양 - Class1 정밀형 마이크로폰 - IEPE (ICP, CCLD, CCP, Isotron, Deltatron,  AcoTron, Piezotron) 타입 -  50 mV/Pa 감도 - 1/2인치 자유음장형타입 (Free-Field) - 17 dB ~ 146 dB 측정 범위 - -40도 ~ 80도 사용 온도범위 - 3.75 ~ 20000 Hz 주파수 측정 범위 (선형 범위) - Stainless Alloy 하우징으로 내구성 우수 - 13.2 mm * 85.3 mm 사이즈 - 35 그램 무게 - BNC jack 커넥터 케이블 연결 8201T 시그널컨디셔너 연결 사진 8201T 시그널컨디셔너  사양 - IEPE, ICP, CCLD, CCP, Isotron, Deltatron 타입 마이크로폰, 진동센서(가속도센서, 가속도계) 등 전압 (24VDC 및 정전류 (4mA) 공급 기능 - 0.3 Hz ~ 100 Hz 주파수 범위 멀티미터 : mV AC 셋팅 ** 소음진동 측정에 필요한 마이크로폰,  시그널컨디셔너,  진동센서 (가속도계, 가속도센서),  진동소음센서 교정기, 가진기, 임팩트해머 (충격해머, 타격망치), 진동계, 소음계, 진동시험기, 진동교구, 진동실험기구 (EVT), 소음진동분석장비 등  선정 및 기술적인 ...
