소음 또는 음향 측정에 사용하는 콘덴서 마이크로폰 (Microphone) 는 음압 세기에 따라 전압출력이 달라지는 감도 값을 가지고 있습니다. 이 감도 값을 소음분석 소프트웨어에 잘못 입력하게 되면 제품 설계 및 생활소음(바닥충격소음, 층간소음, 도로교통소음, 항공기소음 등) 등을 정확하게 측정할 수 없기 때문에 여러 산업분야에서 직접 또는 간접적으로 피해를 볼 수가 있습니다. 그렇다면 마이크로폰의 정확한 감도 값은 어떻게 찾을까요? 다음은 정확한 감도 값을 2가지 방법으로 찾은 다음, 정확한 소음을 측정하는 영상입니다. https://youtu.be/7qEItXZKNFw [HS 21S125 콘덴서 1/2인치 마이크로폰, SpectraPLUS-SC 소음진동분석소프트웨어, SpectraDAQ-200 소음진동하드웨어, C224 소음계 & 마이크로폰 교정기   테스트 모습] [HS 21S125 콘덴서 1/2인치 마이크로폰 ]   - Class1 정밀형 마이크로폰 - IEPE (ICP, CCLD, CCP, Isotron, Deltatron,  AcoTron, Piezotron) 타입 -  50 mV/Pa 감도 - 1/2인치 자유음장형타입 (Free-Field) - 17 dB ~ 146 dB 측정 범위 - -40도 ~ 80도 사용 온도범위 - 3.75 ~ 20000 Hz 주파수 측정 범위 (선형 범위) - Stainless Alloy 하우징으로 내구성 우수 - 13.2 mm * 85.3 mm 사이즈 - 35 그램 무게 - BNC jack 커넥터 케이블 연결 [SpectraPLUS-SC 소음진동분석소프트웨어 ]   - 소음, 진동, 힘, 압력, 수중소음 (수중음향) 측정 및 분석 - 실시간 시간(타임) 분석 (Real time mode) 및   주파수 FFT 분석 (Spectrum) - 옥타브 분석 (Octave analysis : 1/1, 1/3, to 1/96) - 트리거 ...

소음진동검사장비 (SpectraDAQ-200 2채널 하드웨어, SpectraPLUS-SC 소프트웨어)와 진동가속도센서 (가속도계, HS 13A121 모델)를 이용하여 자동차 도어 부품 조립 불량품 을 공장 라인에서 검사 및 찾는 영상입니다. https://youtu.be/lRUWKu-RUcU [자동차 부품 조립 불량 검사 진동테스트 하드웨어 -  SpectraDAQ-200]   - 입력 채널 :  2 ch (BNC 커넥터) - 출력 채널 : 2 output channels (1 BNC mono, 1 3.5 mm stereo jack) - 디지털 입출력 :  3 Input, 3 Output (RJ45 connectors) - 자동화 릴레이 연결로 제품 양불량 판정시 사용 - 분해능 : 24 bit  - 샘플링 : up to 192 kHz - 입력 전압 범위 조정 가능 :  +/-10V, +/-2.5, +/-625mV, +/-156mV - ICP, IEPE, CCLD, CCP, Deltatron, Isotron 타입 센서 연결 가능 - 연결 : USB 3.0 타입 [자동차 부품 조립 불량 검사 진동테스트 소프트웨어 -  SpectraPLUS-SC]   - 소음, 진동, 힘, 압력, 수중소음 (수중음향) 측정 및 분석 - 실시간 시간(타임) 분석 (Real time mode) 및   주파수 FFT 분석 (Spectrum) - 옥타브 분석 (Octave analysis : 1/1, 1/3, to 1/96) - 트리거 기능 (Triggering) - 주파수 화면 캡처 (Overlays) - 피크 홀더 (Peak hold) - 마이 크로폰 보정 (Mic compensation) - A, B, C 웨이팅 (Spectral weighting) - 고유진동수 FRF 분석 (Real and complex Transfer Functions, Coherence, Average, Cros...

가속도계 (가속도센서, 진동센서)를 책상을 타격하면 진동이 어떻게 발생되는지 진동분석기를 이용하여 시간 파형과 주파수 파형을 측정 해 보았습니다. https://youtu.be/4Q-D5bgI2UU [진동센서+소음진동분석기를 이용한 책상 타격 시험 ] [책상 타격시 발생하는 시간과 주파수 진동 그래프 ] [테스트에 사용한  장비] ●   소음진동분석기 -  + SpectraPLUS-SC 소프트웨어 - 하드웨어 : 2채널 SpectraDAQ-200 ( 24bit/192 kHz sampling, IEPE(ICP, CCLD 등) 센서 전원지원 등)  https://blog.naver.com/suya309/221897115969 - 소프트웨어 : SpectraPLUS-SC (실시간 시간, 주파수, 옥타브 분석 / 레코딩 / 후처리 등) https://blog.naver.com/suya309/221899269685 ●   가속도계  (가 속도센서, 진동센서) - STI, IEPE (ICP) 타입, 100 mV/g 감도, 0.5 Hz ~10 kHz 주파수 범위, 방수형 ** 진동분석기 / 소음분석기  / 가속도계, 가속도센서,  진동센서  /  마이크로폰  /  임팩트해머 (충격망치, 가진해머) / 가진기  /  휴대용 소음계  /  광섬유 변위센서 / 힘센서 / 압력센서 / 진동계  등  선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!

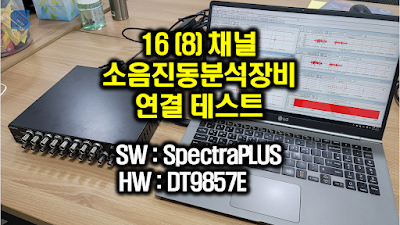

음향, 소음, 진동, 힘, 동압력, 수중음향, 변위, 속도 등을 측정 및 분석할 수 있는 소프트웨어 SpectraPLUS-DT 와 16채널 (8채널 가능) 하드웨어 DT9857E 연결 테스트를 해 보았습니다. [테스트 사진] [테스트 장비] ● 소프트웨어 : SpectraPLUS-DT - 소음진동측정 및 분석 - 실시간모더, 스팩트럼분석 - FFT분석 (FFT sizes from 65536 to 1,048,576 points), 옥타브(Octave) 분석 (1/1, 1/3, 1/6, 1/9, 1/12, 1/24, 1/48, and 1/96) - 트리거, 마크, 오버레이, 피크홀더, 마이크폰 감도값 보상, A, B, C 웨이팅 - FRF분석, Real and Complex Transfer Functions, Coherence, Multichannel Averaging, Cross Spectrum. - 리코딩 and 후처리분석, Playback, direct hard disk recording, WAV files - 함수발생기능, Pink/White noise, Noise Burst, Frequency Sweep, Frequency Step, Level Sweep, 1 kHz tone, Multiple Tones, Saw, Square, Pulse, IMD test tones and User Defined WAV source. Can generate different signals in each channel. Generator can utilize either the Data Translation D/A channels or your sound card output - 칼라 스팩트럼, 3-D 스페이스 디스플레이, - Distortion Analysis Utilities, THD, THD+N, IMD, SNR, NF, SINAD - 가속도, 속도, 변위 적분 (Acceleration to Velocity or Displacement) - Power Spectral...

제품의 고유진동수 (FRF)를 찾는 소프트웨어 (SpectraPLUS-SC)와 하드웨어 (SpectraDAQ-200) 사용법 입니다. [사용 장비] - SpectraDAQ-200 (2채널 하드웨어) - SpectraPLUS-SC (소음진동 분석 소프트웨어) - 임팩트해머 (Impact Hammer, 충격망치) - 가속도센서 (Accelerometer, 가속도계, 진동센서) [테스트 사진]

소음진동 분석 소프트웨어 사용시, 채널 및 센서 (가속도센서, 진동센서, 가속도계, 마이크로폰, 힘센서, 압력센서 등)를 셋팅 하는 부분을 보면 Input Coupling AC 또는 DC 를 선택하도록 되어 있습니다. ** AC / DC 커플링 셋팅 참고 화면 (SpectraPLUS-DT 소프트웨어) 이때 AC를 선택해야 하는지? 아님 DC를 선택해야 하는지 고민일 때가 있습니다. ** 참고, 장비에 따라 IEPE (ICP, CCLD, CCP, Isotron, Deltatron)를 선택하게 되면 자동으로 AC coupling으로 선택 됨. 일반적으로 센서의 사양에 따라 선택을 할 수도 있지만, 동적인 신호(진동, 소음 등)를 측정해야 한다면 AC 커플링을, 정적인 신호(정압력 등)를 측정해야 한다면 DC 커플링을 선택 하면 됩니다. 그 이유는 AC 커플링의 경우 DC 신호 성분을 걸러내는 커패시터로 구성되어 High pass가 적용 되기 때문에, 정적인 신호 보다가 동적인 신호를 보다 잘 측정할 수가 있으며, DC 커플링의 경우 DC 신호 성분을 걸러내는 커패시터가 없기 때문에 DC 신호(AC 신호도 포함)를 잘 측정할 수가 있기 때문입니다. ** 참고, IEPE (ICP) 타입의 가속도센서, 마이크로폰, 압력센서, 힘센서를 사용하면서 DC 커플링을 셋팅 하게 되면, 옵셋을 가진 진폭 값(Y축 방향)이 나타날 수가 있으며, 빠르게 움직이는 신호를 측정하기가 어려울 때도 있습니다. 음향소음진동 분석장비 및 센서(가속도센서, 진동센서, 가속도계, 마이크로폰, 임팩트해머, 가진기, 교정기, 소음계 등) 선택 관련 궁금하신 점이 있으시면 언제든지 문의 부탁 드리겠습니다.

주파수 FFT 분석, 옥타브분석, 타임레코딩, 후처리 분석을 할 수 있는 2채널 진동 및 소음 분석기 SpectraPLUS-SC 설치 및 기본 사용법 입니다. [관련 분석기 및 센서] - SpectraPLUS-RT (2채널 옥타브 분석 소프트웨어) - SpectraPLUS-SC (2채널 소프트웨어) - SpectraPLUS-DT (4, 8, 16채널 소프트웨어) - SpectraDAQ-200 Data acquisition sound card (2채널 주파수 분석기) - EMM-13D082-CCP iSEMcon measurement microphone (마이크로폰) - 333D01 Digiducer accelerometer (USB 진동센서, 가속도계, 가속도센서) - DT9837, DT9847, DT9857 Data Translation DAQ (4채널, 8채널, 16채널 분석기) - SC-1 iSEMcon microphone calibrator (마이크로폰, 소음계 교정기) [한국SI] 음향소음진동솔루션 Tel : 02-6348-3500 Mail : hksi@hksi.co.kr Web : www.hksi.co.kr
