GRAS 40SC 프로브 마이크로폰 (Probe Microphones / CCP, IEPE, ICP, CCLD 타입) 구성품과 사용법을 아래 영상에서 보실 수 있습니다. 참고로 GRAS 프로브 마이크로폰은 작은 인클로저, 가혹한 관경 및 음원에 매우 가까운 곳에서 소음을 측정하기 위한 작고 컴팩트한 장치입니다. 프로브 끝의 높은 음향 입력 임피던스는 음향필드에 미치는 영향을 최소화하며, 160mm 스테인리스강 프로브는 최대 800도씨의 높은 온도를 견딜 수 있도록 설계 되었습니다. https://youtu.be/o6P7YCgAiEA [GRAS 40SC 프로브 마이크로폰 응용분야] - 음향임피던스 측정 (Acoustic-impedance measurements) - 배기 시스템 소음 측정 (Exhaust system measurements) - 근접소음 측정 (Near-field measurements) - 온도가 높은 곳 소음 측정 (Measurements at high temperatures) - 소형 인클로저 내 음압 및 소음 측정 (Pressure-distribution measurements in small enclosures) [GRAS 40SC 프로브 마이크로폰 사용] - 타입 ; 0V / CCP, IEPE, CCLD, ICP 등 - 주파수 범위 : 2 Hz ~ 8 kHz - 측정 범위 : 40 ~ 160 dB - 감도 : 3 mV/Pa - 규격 : IEC 61094-4 Compliance / WS3P - 사용온도 범위 : - 25 ~ 800 도씨 - CE/RoHS compliant/WEEE registered - 무게 : 40 그램 [GRAS 40SC 프로브 마이크로폰 구성품] - Piers YY004 - File YY005 - Silcone Grease MI0016 - Heat Sink and Tool GR267 - Calibration Coupler RA0326 - Calibration Adapter GR0266 - Calibration A...

SpectraPLUS 소음진동분석기와 13A131 진동가속도센서 (가속도계)를 사용하여 노트북(컴퓨터, 랩탑)에서 발생하는 진동이 측정 가능한지 테스트를 해 보았습니다. https://youtu.be/ef926hdcvJQ [노트북 진동 측정 모습] [노트북 진동 측정에 사용한 진동가속도센서 (가속도계) : HS 13A131] [노트북 진동 측정에 사용한 소음진동분석 하드웨어 : SpectraDAQ-200] [노트북 진동 측정에 사용한 소음진동분석 소프트웨어 : SpectraPLUS-SC ] [노트북 진동 측정 결과 : 바닥노이즈 진동(초록색) vs 터치패드왼쪽 진동(파란색) vs 키보드 왼쪽 상단 진동(보라색) ] [노트북 진동 측정 결과 : 바닥노이즈 진동(초록색) ] [노트북  터치패드왼쪽 진동  측정 결과 :  터치패드왼쪽 진동(파란색) vs  바닥노이즈 진동(초록색) ] [노트북  키보드 왼쪽 상단  진동 측정 결과 :  키보드 왼쪽 상단 진동(보라색)  vs  바닥노이즈 진동(초록색)] ** 컴퓨터, 노트북, 랩탑, 컴퓨터부속품,  각종 전자부품 등의 진동소음 측정 및 분석을 위한 장비,  진동센서(가속도센서, 가속도계), 마이크로폰 등   선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!

소음 또는 음향 측정에 사용하는 콘덴서 마이크로폰 (Microphone) 는 음압 세기에 따라 전압출력이 달라지는 감도 값을 가지고 있습니다. 이 감도 값을 소음분석 소프트웨어에 잘못 입력하게 되면 제품 설계 및 생활소음(바닥충격소음, 층간소음, 도로교통소음, 항공기소음 등) 등을 정확하게 측정할 수 없기 때문에 여러 산업분야에서 직접 또는 간접적으로 피해를 볼 수가 있습니다. 그렇다면 마이크로폰의 정확한 감도 값은 어떻게 찾을까요? 다음은 정확한 감도 값을 2가지 방법으로 찾은 다음, 정확한 소음을 측정하는 영상입니다. https://youtu.be/7qEItXZKNFw [HS 21S125 콘덴서 1/2인치 마이크로폰, SpectraPLUS-SC 소음진동분석소프트웨어, SpectraDAQ-200 소음진동하드웨어, C224 소음계 & 마이크로폰 교정기   테스트 모습] [HS 21S125 콘덴서 1/2인치 마이크로폰 ]   - Class1 정밀형 마이크로폰 - IEPE (ICP, CCLD, CCP, Isotron, Deltatron,  AcoTron, Piezotron) 타입 -  50 mV/Pa 감도 - 1/2인치 자유음장형타입 (Free-Field) - 17 dB ~ 146 dB 측정 범위 - -40도 ~ 80도 사용 온도범위 - 3.75 ~ 20000 Hz 주파수 측정 범위 (선형 범위) - Stainless Alloy 하우징으로 내구성 우수 - 13.2 mm * 85.3 mm 사이즈 - 35 그램 무게 - BNC jack 커넥터 케이블 연결 [SpectraPLUS-SC 소음진동분석소프트웨어 ]   - 소음, 진동, 힘, 압력, 수중소음 (수중음향) 측정 및 분석 - 실시간 시간(타임) 분석 (Real time mode) 및   주파수 FFT 분석 (Spectrum) - 옥타브 분석 (Octave analysis : 1/1, 1/3, to 1/96) - 트리거 ...

소음과 음향 측정에 많이 사용되고 있는 콘덴서 마이크로폰 (Condenser microphone)은 보통 고가의 소음진분석장비에 연결하여 신호를 계측합니다. 하지만, 이와 같은 장비가 없다면 어떤 방법으로 콘덴서 마이크로폰을 테스트하고 신호를 받을 수 있을까요? 방법은 생각보다 간단합니다. 전압을 읽을 수 있는 DAQ하드웨어와 마이크로폰 중간에 시그널컨디셔너라는 장치를 사용하면 됩니다. 아래는 "콘덴서 마이크폰 + 시그널컨디셔너 + 멀티미터"를 이용하여 소리를 측정하는 테스트 영상입니다. https://youtu.be/T6-0rgMpHY8 [콘덴서 마이크로폰, 시그널컨디셔너, 멀티미터를 이용한 소리테스트 모습 ] [테스트에 사용한 마이크로폰, 시그널컨디셔너 ] ●   콘덴서  마이크로폰 (소음센서, 소리측정센서) - 모델 : HS 21S125 - 등급 : Class1 - 사이즈 : 1/2인치 - 감도값 : 50 mV/g - 주파수 범위 : 3.75 Hz ~ 20,000 Hz - IEPE, ICP, CCLD, CCP, Isotron, Deltatron 타입 - Free-Field 자유음장형 - 무게 : 35 그램 - BNC 커넥터 - KOLAS 인증 ●   시그널컨디셔너 (Signal Conditioner) - 모델 : 8201T - IEPE, ICP, CCLD, CCP, Isotron, Deltatron 타입 마이크로폰, 진동센서(가속도센서, 가속도계) 등 전압 (24VDC 및 정전류 (4mA) 공급 기능 - 0.3 Hz ~ 100 Hz 주파수 범위 ** 음향소음진동 측정에 필요한, 정밀형 콘덴서 마이크로폰,  시그널컨디셔너,  진동센서 (가속도계, 가속도센서),  진동소음센서 교정기, 가진기, 임팩트해머 (충격해머, 타격망치), 진동계, 소음계, 진동시험기, 진동교구, 진동실험기구 (EVT), 소음진동분석장비 등  선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!

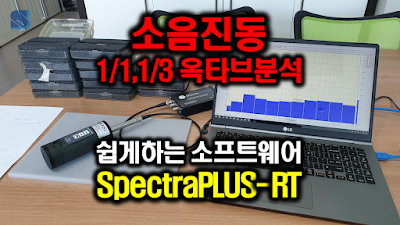

진동소음분석, 진동소음레벨측정, 옥타브분석, 주파수분석을 간하게 할 수 있는 SpectraPLUS-RT 소프트웨어 사용법 영상입니다. [SpectraPLUS 소음 측정 테스트 사진] [진동소음 분석 장비 특징] ● SpectraPLUS-RT 소프트웨어 - 마이크로폰 (Microphone), 진동센서 (Accelerometer, 가속도센서, 가속도계), 하이드로폰 (Hydrophone), 기타 센서 (Custom) 감도 값 설정 가능 - 소음, 진동, 수중소음 등 실시간 옥타브 (Octave) 분석, 측정, 저장 가능 - 소음, 진동, 수중소음 등 실시간 레벨 분석, 측정, 저장 가능 - FFT 분석 (Narrowband) - 옥타브 분석 (Octave analysis : 1/1, 1/3) - 화면 캡처 (Overlays) - 피크 홀더 (Peak hold) - Flat (linear), A, B, C 웨이팅 (Spectral weighting) - 레코딩 기능 (Wave 파일 저장) - 함수 발생 기능 (Signal Generator Utility, Pink/White noise, 1 kHz Tone, Frequency Sweep, Frequency Step, Level Sweep) ● SpectraDAQ-200 하드웨어 - 입력 채널 : 2 input channels, 2 BNC (single ended) - 출력 채널 : 2 output channels (1 BNC mono, 1 3.5 mm stereo jack) - 디지털 입출력 : 3 Input, 3 Output (RJ45 connectors) - 분해능 : 24 bit - 샘플링 : up to 192 kHz - 입력 전압 범위 조정 가능 : +/-10V, +/-2.5, +/-625mV, +/-156mV - ICP, IEPE, CCLD, CCP, Deltatron, Isotron 센서 직접 연결 with 4mA - 연결 : USB 3.0 ● SpectraPLUS와 함께 사용 가능한 마이크로폰 교정기 (...

소음측정용 마이크로폰 고정과 원하는 위치까지 설치할 수 있는 HKSI-TRP 스탠드 (붐, 스텐드, 삼각대)_Microphone stand (with boom attachment & adaptor) 구성품, 최소 및 최대 길이 등을 살펴 보았습니다. [HKSI-TRP 스탠드 및 1/2인치 마이크로폰 설치 예] [HKSI-TRP 스탠드 사양 및 구성품] ● 최소 마이크로폰 설치 높이 : 0 cm (바닥부터 설치 가능) ● 최대 마이크로폰 설치 높이 : 190 cm ● 붐 길이 : 63 cm ● 기본 구성품 : 스탠드, 붐, 회전베이스 (Swivel base), 1/2인치 마이크로폰용 홀더 [함께 사용 가능한 마이크로폰 예] ● GRAS 사 마이크로폰 146AE, 147AX, 147EB, 246AE, 246A0, 46AD, 46AE, 46AM, 46AO, 46AQ, 46AZ, GRAS 46BD, 46BD-FV, 46BD-S1, 46BE, 46BG, 46BG-FV, GRAS 46BL, 46BL-FV, 46BL-HT, 46DD, 46DD-FV, 46DE 등 ● BKSV B&K 사 마이크로폰 Type 4188-A-021, 4188-A-031, 4188-B-001, 4188-C-001, 4188-L-001, 4189-A-021, 4189-A-031, BKSV B&K Type 4189-B-001, 4189-C-001, 4189-H-041, 4189-L-001,4189-W-003, 4942-A-021,4941-A-031, 4942-B-002, 4942-C-001, 4942-H-041, BKSV B&K Type 4942-L-001, 4944-A, 4944-B, 4954-A, BKSV B&K Type 4954-A-011, 4954-B, 4966-A-031, 4966-A-041, 4966-H-041, 4966-L-001, 4971-H-041, 4988-A 등 ● PCB Piezotronics 사 마이크로폰 378B02, 130F20, HT3...

소음, 진동, 힘, 압력, 수중음향, 변위, 속도 등을 측정 및 분석할 수 있는 소프트웨어 SpectraPLUS-DT에서 4채널 DT-9837 시리즈 (9837A, 9837B, 9837C)와 3채널 DT-9847 시리즈를 동시에 사용할 수 있는 셋팅 방법입니다. [SpectraPLUS-DT 소프트웨어 특징] - 16채널 동시 분석 가능 - FFT sizes 65536 to 1,048,576 points 지원 - Octave 분석 : 1/1, 1/3, 1/6, 1/9, 1/12, 1/24, 1/48, and 1/96 지원 - Triggering, Markers, Overlays, Averaging, Peak Hold, Decimation, Mic Compensation, A, B, C Spectral Weighting - 고유진동수 FRF 분석 : Real and Complex Transfer Functions, Coherence, Multichannel Averaging, Cross Spectrum - 데이터 리코딩 및 후처리 분석 (Recorder and Post Processing modes) - 함수 발생 기능 : Pink/White noise, Noise Burst, Frequency Sweep, Frequency Step, Level Sweep, 1 kHz tone, Multiple Tones, Saw, Square, Pulse, IMD test tones and User Defined WAV source. Can generate different signals in each channel. Generator can utilize either the Data Translation D/A channels or your sound card output (not all DT modules provide analog outputs) - RT60 잔향시간 분석 및 Leq, LeqT, Leq, Lpk , Lsel, Lmax, Lmin, L10, L50, L90....

공기청정기 (Air Cleaner)의 진동, 소음, 풍속을  4채널 FFT 분석기, 가속도센서(진동센서, 가속도계, Accelerometer), 마이크로폰, 풍속계를 이용하여 간이 무향실에서 측정 및 분석을 해 보았습니다. [현장 측정 사진, 영상]
