소음계 Class1 정밀급, 타임레코딩, 옥타브 주파수분석, Pulsar Nova 45 메뉴 구성 살펴보기, 소음분석기, SLM, 사운드레벨미터, Sound Level Meter

-


Pulsar Nova 45 Class1 정밀 소음계 메뉴 구성을 다음 영상에서 확인할 수 있습니다.

https://youtu.be/Rl6nK-jQ0Sw

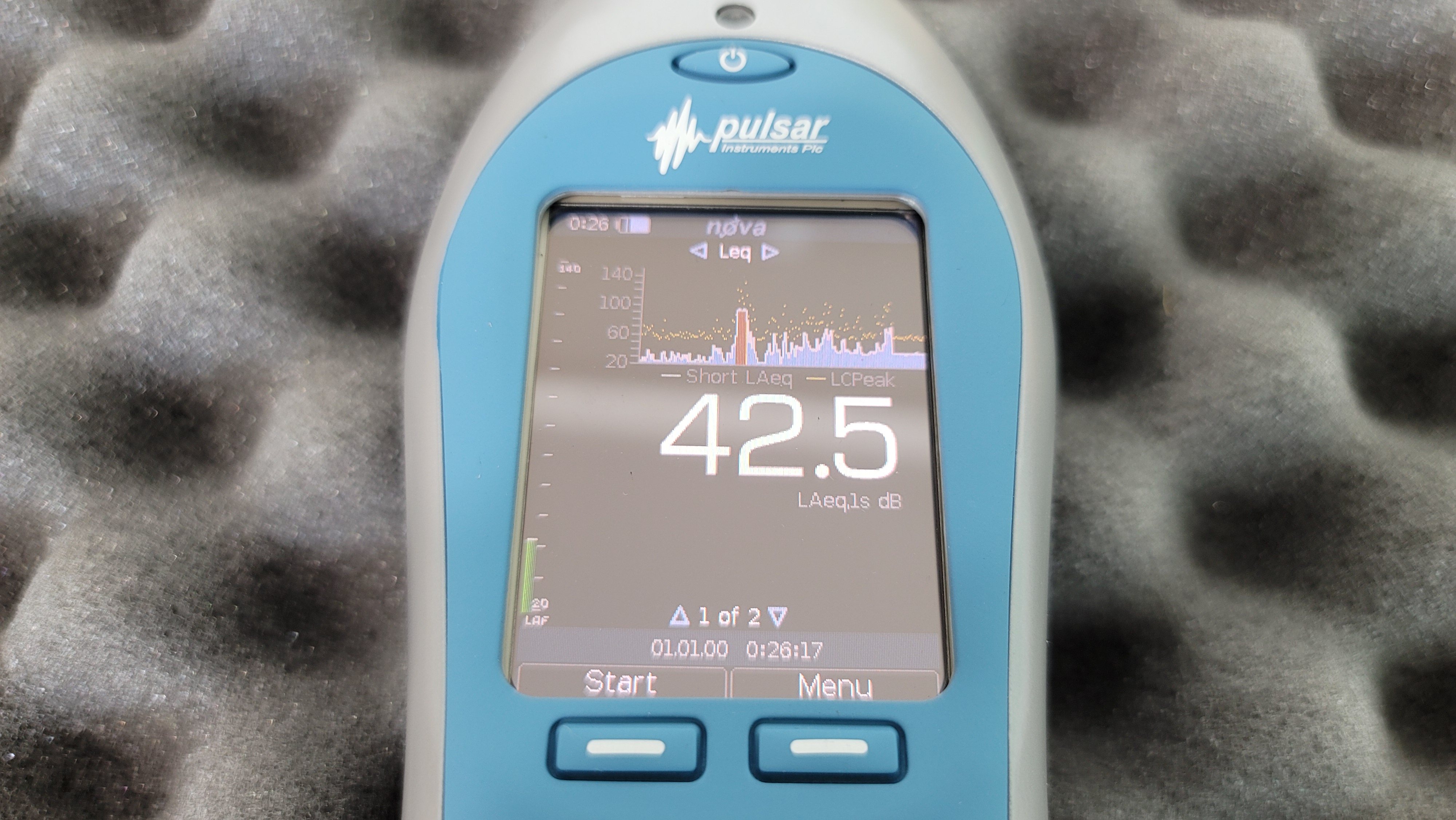

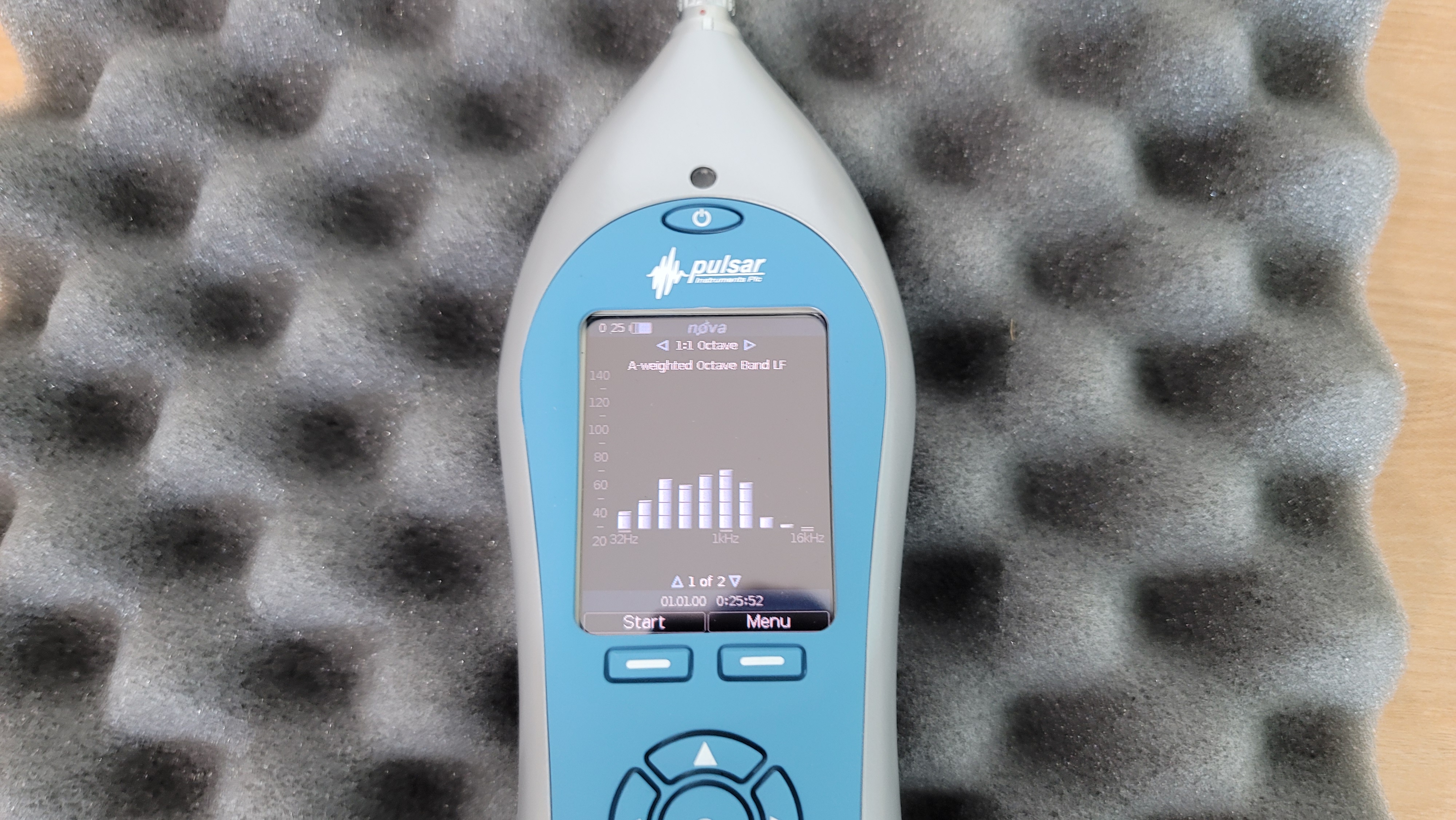

[Pulsar Nova 45 정밀소음계 사진]












[Pulsar Nova 45 정밀소음계 특징]

- Class 1 등급 정밀소음계 (사운드레벨미터, SLM, Sound Level Meter)

- Class 1 Pre-polarized 마이크로폰

- IEC 61672-1:2002

- 20 dB(A) ~ 140 dB(A) & 143 dB(C) 측정 범위

- A, C, Z 주파수 실시간 필터

- Fast, Slow, Impulse 타임 실시간 필터

- 실시간 1:1 옥타브 분석 31.5 Hz ~ 16 kHz (Real-time Octave band filters)

- IEC 61260 & S1,11-2004

- TWA / Dose 분석

- Ln (L1, L5, L10, L50, L90, L95, L99) / Leq 분석

- 데이터 저장 (Data Logging) : 10 ms, 62.5 ms, 125 ms, 250 ms, 0.5 sec, 1 sec, 2 sec

- 오디오 레코딩 (Audio recording)

- 오디오 노트 (Audio Note)

- EU, OSHA HC & OSHA NC, OSHA HC & ACGIH, MSHA HC & MSHA EC

- Noise Floor : 18 dB (A)

- 무료 PC 소프트웨어 (AnalyzerPlus software) 포함



** Class1, Class2 휴대용 정밀 소음계 (사운드레벨미터, SLM, Sound Level Meter), 소음진동 FFT 분석기, 진동분석기, 소음분석기, 가속도계 (진동센서, 가속도센서, Accelerometer), 마이크로폰 (Microphone), 임팩트해머 (Impact Hammer), 가진기 (Shaker), 광섬유 변위센서, 힘센서 (Force Sensor), 압력센서, 진동계 등 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
