소형 미니 진동발생 가진기 Shaker EVT-1000, 파워앰프 PA-100 연결 및 작동법

-
이미지
진동발생 실험을 할 수 있는 EVT-1000 가진기(shaker, excite) , PA-100 파워앰프의 기본 연결법과 작동법 입니다. https://youtu.be/ecB2EeMrPKw?si=V02SkuvcI2h-qbdD ** 응용분야 : 간단한 진동실험, 진동센서(가속도계, 가속도센서) 테스트, 진동발생 및 가진이 필요한 테스트 등에 사용 [한국SI ] 음향 소음 진동 솔루션 전화 : 02-6348-3500 메일 : hksi@hksi.co.kr 웹사이트 : www.hksi.co.kr 블로거 : https://blog.naver.com/suya309 전문분야 : 소음진동분석장비, 가속도계(가속도센서), 진동센서, 마이크로폰, 가진기, 임팩트해머(충격해머), 음향공진검사기, 소음계, 진동계, 진동공진실험기구(EVT), 진동시험기, 진동센서교정기 #진동발생실험 #소형가진기 #EVT1000
댓글 쓰기

제품 고유진동수 찾는 실제 테스트_SpectraPLUS-SC 소음진동소프트웨어, 485B39 FFT분석기, IH-20 임팩트해머, HS 13A131 진동 가속도센서

-
제품 (예: 책상)의 고유진동수를 찾는 실제 테스트 영상 입니다.

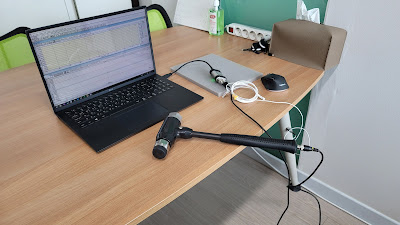

[테스트 사진]






[사용 장비]
● 2채널 소음진동분석 하드웨어 : 485B39
- ICP, IEPE, CCLD, CCP, Deltatron, Isotron 디지털 신호 조절 4 mA
- 분해능 Internal ADC : 24-bit
- Digital Output: USB class 1 audio
- DC Power: (USB)<500 mW (5V at <100 mA)
- 주파수 범위 : 0.8 to 20700 Hz
- 사용 온도 : -10 to +80 °C
- 무게 : 125 gm
- 케이블 : 28 cm integral USB cable

● 음향소음진동분석 소프트웨어 : SpectraPLUS-SC
- 실시간 분석 (Real time mode)
- 주파수 분석 (Spectrum)
- 시간 분석 (Time)
- 위상 화면 (Phase displays)
- FFT 분석 (Narrowband FFT sizes : up to 1,048,576 points)
- 옥타브 분석 (Octave analysis : 1/1, 1/3, to 1/96)
- 트리거 (Triggering)
- 마크 (Markers)
- 주파수 화면 캡처 (Overlays)
- 피크 홀더 (Peak hold)
- 마이크로폰 보정 (Mic compensation)
- A, B, C 웨이팅 (Spectral weighting)
- FRF 고유진동수 분석 (Real and complex Transfer Functions, Coherence, Average, Cross spectrum)
- 함수 발생 기능 (Signal Generator Utility, Pink/White noise, Noise Burst, Frequency Sweep, Frequency Step, Level Sweep, 1 kHz tone, Multiple Tones, Saw, Square, Pulse, IMD test tones and User Defined WAV source. Can generate different signals in each channel)

● 충격 임팩트해머 : IH-20
- 감도 (Sensitivity) : 0.25 mV/N
- 측정 범위 (Measuring range) : 20000 N pk

● 진동 가속도센서 (가속도계) : HS 13A131
- 감도 (Sensitivity) : 100 mV/g
- 측정 범위 (Measurment Range) : ±50 g
- 주파수 범위 (Frequency Range) : 0.5 Hz – 10 kHz

[응용 분야]
● 일반 제품 고유진동수 찾기 (Vibration testing)
● 전기 자동차 부품 고유진동수 찾기
● 진동 가진 실험
● 진동 타격 실험
● 소형, 중형, 대형 부품 고유진동수 찾기
● 구조물, 건물, 교량, 다리, 나무 등 고유진동수 찾기
● 교육 실습 및 실험실 연구용 (Educational laboratory research)
● 공진점 및 노드점 찾기
● 모드현상 실험
● 진동현상 실험
● 파이프, 배관, 막대기, 철판, 나무판 등 가진 및 고유진동수 실험
● 기타 진동 FFT 분석 및 고유진동수 찾기
