USB 2채널 소형 미니 소음진동분석DAQ TMS 485B39 와 SpectraPLUS-SC 소음진동분석소프트웨어를 연결하면 정확한 진동신호를 측정할 수 있는지 가속도센서 13A131과 진동센서교정기 VC-01을 사용하여 작동테스트를 해보았습니다. https://youtu.be/n5onLzq-o_U [485B39 USB 2채널하드웨어, SpectraPLUS-SC 소음진동분석소프트웨어, 진동가속도센서 (가속도계) HS 13A131, 진동센서교정기 VC-01 연결 모습 ] [테스트에 사용한 USB 2채널하드웨어  485B39 , 손과 사이즈 비교 ] - 모델 : 485B39 digital ICP USB signal conditioner (시그널컨디셔너) DAQ - 제조사 : PCB Piezotronics (TMS, The Modal Shop) - 채널 : 2ch (BNC jacks 커넥터) - 분해능 : 24 bit internal ADC - 전원 : USB powered - 연결 센서 타입 :  ICP,  CCLD , CCP, Isotron, Deltatron, AcoTron, Piezotron, 전압출력 타입 - 입력 전압 범위 : +/- 10 Vpk - 주파수 범위 : 0.8 ~ 20,700 Hz - 사용온도 범위 : -10 ~ 80도 - 지원 샘플링 : 48, 44.1, 32, 22.05, 16, 11.025, 8 kHz - 사이즈 : H 19 * W 39 * L 60 mm - 무게 : 125 그램  [테스트에 사용한 SpectraPLUS-SC 소음, 진동, 힘, 압력 등 분석 소프트웨어 ]   - 모델 : SpectraPLUS-SC 소프트웨어 - 소음, 진동, 힘, 압력, 수중소음 (수중음향) 측정 및 분석 - 실시간 시간(타임) 분석 (Real time mode) 및   주파수 FFT 분석 (Spectrum) - 옥타브 분석 (Octave analysis : 1/1, 1/3,...

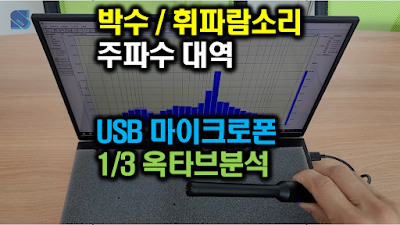

USB UMIK-2 마이크로폰과 SpectraPLUS-RT 소음진동분석 소프트웨어를 이용하여 박수 소리와 휘파람 소리의 주파수 대역을 찾아 보았습니다. https://youtu.be/WKdMg4UaXYY [박수 소리 주파수 대역 찾기 ] [휘파람 소리 주파수 대역 찾기 ] [주파수 분석에 사용한 USB 마이크로폰 ] - 모델 : MiniiDSP UMKI-2 -  USB 오디오컨트롤 (Audio Controller) :  XMOS 500MHz multicore processor, USB Audio Class 2 (UAC2) -  ADC :  32bit ADC with embedded PGA for up to 60dB analog gain,  120dB SNR, Gain control via Mac/Win application -  마이크로폰 사이즈 및 프리앰프 특징 :  1/2” Low noise Pre-polarized condenser on 60UNS thread - 감도 (Sensitivity): -34 dBfs @ 0dB Gain (94 dB SPL. 1 kHz) - 노이즈레벨 (Noise level) : -105.3dBfs (A) @ 0 dB gain - 최대 음압레벨 (MAX SPL(0dBfs)) : 125dB SPL - Equivalent Input Noise (EIN): 20dB SPL @ 0dB gain - 연결타입 ( Connectivity) :  USB 2.0 streaming, USB Type C connector - 사이즈 및 무게 ( Dimensions (W x D) / Weight) :  21 x 185 mm, 150g -  하우징 재질 :  Aluminum body [주파수 분석에 사용한 음향분석소프트웨어 SpectraPLUS-RT ] - 마이크로폰 (Microphone), 진동센서 (Accelerometer, 가속도센서...

16채널 소음진동DAQ하드웨어 (DT9857E-16)와 소음진동분석소프트웨어 (SpectraPLUS-DT)를 이용하여 소음측정 마이크로폰, 1축 방향 진동 측정 가속도센서(가속도계), 3축 방향(X, Y, Z축) 진동 측정 가속도센서(가속도계)의 신호 테스트 및 SpectraPLUS-DT 소프트웨어 간단 사용법 영상입니다. https://youtu.be/rmldSTqhPU0 [마이크로폰, 1축-3축 진동가속도센서, 소음진동분석기 측정  테스트 사진 ]   [마이크로폰, 1축-3축 진동가속도센서를 소음진동분석기에  연결한 모습 ]   [SpectraPLUS-DT 소음,  진동 측정 및 분석 소프트웨어 화면 ]   [1/2인치 자유음장형 정밀형  콘덴서   마이크로폰 HS 21S125 ] [1축 진동센서 (가속도센서, 가속도계) 100 mV/g 감도 HS 13A231 ] [3축 X, Y, Z  진동센서 (가속도센서, 가속도계) 100 mV/g 감도 HS 33A231 ] [테스트 센서 및 진동소음분석기  특징 ] ●  HS 21S125 콘덴서형  마이크로폰 (Microphone) - 타입 : IEPE (ICP, CCLD, CCP, Deltatron, Isotron) - 감도 : 50 mV/Pa - 사이즈 : 1/2인치 - 방향성 : 자유음장형 (Free-Field) - 주파수 범위  : 3.75 Hz ~ 20,000 Hz - 다이나믹 범위 : 146 dB - 연결 커넥터 : BNC jeck ●  HS 13A231 1축 진동센서 (가속도센서, 가속도계, Accelerometer) - 타입 : IEPE (ICP, CCLD, CCP, Deltatron, Isotron) - 감도 : 100 mV/g (10 mV/m/s^2) - 주파수 범위  : 0.5 Hz ~ 10,000 Hz - 사용온도범위 : -40 ~ +121도 ●  ...

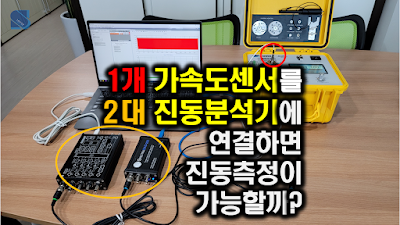

1개의 진동센서 (IEPE, ICP, CCLD 타입 가속도센서, 가속도계)를 이용하여 2대의 진동분석기 (DAQ+소프트웨어 : FFT 주파수 분석, 타임레코딩)에서 진동 측정이 가능한지 테스트를 해 보았습니다. ** 결과 : 1개의 진동센서를 2대의 진동분석기에서 문제 없이 연결 및 정상적인 진동신호 측정이 가능합니다. https://youtu.be/JekWGFwD7is [1개 진동센서 (가속도센서, 가속도계) + 2대 진동소음분석기 연결 측정  테스트  사진 ] - DT9837A와 SpectraDAQ-200 진동소음 분석 하드웨어  - AT-2040 진동센서 (가속도센서, 가속도계, 속도센서, 변위센서) 진폭 및 주파수 정밀 교정기 - QuickDAQ 진동 (시간, 주파수 파형) 분석 소프트웨어  - SpectraPLUS-SC 음향 소음 진동 (시간, 주파수, 옥타브, 레코딩, 후처리 등) 분석 소프트웨어  ** 음향소음진동 분석 및 측정 하드웨어 및 소프트웨어 / 진동센서 정밀 교정기 / 진동센서 (가속도센서, 가속도계, accelerometer) / 마이크로폰 / 동압력센서 / 힘센서 (force sensor) / 가진기 / 임팩트해머 (충격해머) / 진동계 / 소음계 / 진동시험기 / 진동모드시험교구 / 진동실험기구 (EVT) / 소음진동 라인 양품 불량품 검사장비 등  선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!

제품 (예: 책상)의 고유진동수를 찾는 실제 테스트 영상 입니다. [테스트 사진] [사용 장비] ● 2채널 소음진동분석 하드웨어 : 485B39 - ICP, IEPE, CCLD, CCP, Deltatron, Isotron 디지털 신호 조절 4 mA - 분해능 Internal ADC : 24-bit - Digital Output: USB class 1 audio - DC Power: (USB)<500 mW (5V at <100 mA) - 주파수 범위 : 0.8 to 20700 Hz - 사용 온도 : -10 to +80 °C - 무게 : 125 gm - 케이블 : 28 cm integral USB cable ● 음향소음진동분석 소프트웨어 : SpectraPLUS-SC - 실시간 분석 (Real time mode) - 주파수 분석 (Spectrum) - 시간 분석 (Time) - 위상 화면 (Phase displays) - FFT 분석 (Narrowband FFT sizes : up to 1,048,576 points) - 옥타브 분석 (Octave analysis : 1/1, 1/3, to 1/96) - 트리거 (Triggering) - 마크 (Markers) - 주파수 화면 캡처 (Overlays) - 피크 홀더 (Peak hold) - 마이크로폰 보정 (Mic compensation) - A, B, C 웨이팅 (Spectral weighting) - FRF 고유진동수 분석 (Real and complex Transfer Functions, Coherence, Average, Cross spectrum) - 함수 발생 기능 (Signal Generator Utility, Pink/White noise, Noise Burst, Frequency Sweep, Frequency Step, Level Sweep, 1 kHz tone, Multiple Tones, Saw, Square, Pulse, IMD test tones and User Defined WA...

SpectraPLUS-SC 소음진동분석 소프트웨어,  TMS 485B39 2채널 ICP (IEPE) DAQ 하드웨어,  PCB 진동센서 (가속도센서, 가속도계) 2개를  연구실  현장에서 연결 테스트 및 사용법 교육을 하였습니다. ** 소프트웨어 주요 셋팅 : 2채널 타임레코딩, 2채널 FFT 주파수 분석 ** FFT 분석장비 (하드웨어, 소프트웨어), 진동센서 (가속도센서, 가속도계), 마이크로폰, 임팩트해머 (충격망치), 가진기, 소음계, 진동계 등  소음진동분석을 위한  제품 선정 및 기술적인 도움이 필요하시면 하기 문의처로 언제든 연락 부탁드립니다!
