진동센서 13A121 가속도계, 가속도센서

-
이미지
  HS 13A121 진동센서 는 범용 가속도계 (accelerometer, 가속도센서) 로 #압전소자, 전압 출력형 (IEPE, ICP)에 의해 설계 됩니다. HS 일반 진동센서는 제품 구조의 진동시험, 진동제어, 낙하시험, 품질보증, 진동모달 시험 등에 적용 됩니다. ​ HS 13A121 진동센서 (가속도계) 사양표 Specification ENGLISH: SI: 진동센서 (가속도계) 성능 (Performance) 감도 (Sensitivity) (±10 %) 10 mV/g 1.02 mV/(m/s²) 측정범위 (Measurement Range) ±500 g pk ±4900 m/s² pk 주파수 범위 (Frequency Range) (±5 %) 3 to 10000 Hz 3 to 10000 Hz 주파수 범위 (Frequency Range) (±1 dB) 2 to 12000 Hz 2 to 12000 Hz 공진 주파수 (Resonant Frequency) ≤40 kHz ≤40 kHz 분해능 (Broadband Resolution) 0.0025 g rms 0.025 m/s² rms 선형성 (Non-Linearity) ≤1 % ≤1 % 가로방향 감도 (Transverse Sensitivity) ≤5 % ≤5 % 진동센서 (가속도계) 사용 환경 (Environmental) 최대 충격 범위 (Overload Limit) (Shock) ±10000 g pk ±98000 m/s² pk 사용 온도 범위 (Temperature Range) (Operating) -40 to +250 °F -40 to +121 °C 진동센서 (가속도계) 전기 사양 (Electrical) 인가 전압 (Excitation Voltage) 18 to 28 VDC 18 to 28 VDC 인가 정전류 (Constant Current Excitation) 2 to 10 mA 2 to 10 mA 출력 바이어스 전압 (Output Bias Voltage) 9.5 to 12.5 VDC 9.5 to 12.5 ...
댓글 쓰기
자세한 내용 보기

164dB 높은 음압레벨 측정 마이크로폰 HS 41S115

-
이미지
  HS 41S115 마이크로폰 (음향소음센서) 은 다이나믹 레인지는 높고, 고주파수 10Hz~70kHz, 높은 음압레벨 ~ 164dB 까지 측정이 가능합니다. 극전압이 필요하지 않으며 (IEPE, ICP, CCLD, CCP 타입), Class 1 의 정밀급으로 정밀 소음 및 음향측정에 적합 합니다. HS 41S125 마이크로폰의 주파수 응답 허용오차는 IEC class 1 규격에 적합합니다. 또한 장시간 고온 및 저온에서 테스트가 가능하며, 습도가 높은곳에서도 사용할 수 있는 내구성이 우수한 타입입니다.   HS 41S115 마이크로폰 (음향소음센서) 의 주파수 응답 특성 그래프는 아래와 같습니다. HS 41S115 마이크로폰 주파수 응답특성 HS 41S115 마이크로폰 (음향소음센서) 의 상세 스팩은 아래 표와 같습니다. HS 41S115 Microphone Type HS 41S115 Mic size (inches) 1/4 Sensitivity (mV/Pa) 4 Frequency range (Hz) 10-70k Applications Free field Polarization voltage (V) 0 Dynamic range (dB) 34-164 Output impedance (ohm) <110 Electrical noise A Weighting <2.0uV 20Hz-20kHz <6.0uV Maximum output voltage 8.0Vrms Power supply mode IEPE(2-20mA) Working temperature -40°C-80°C Working humidity 0-98%RH Output interface SMB Length (mm) 68.2   소음 및 음향 측정에 적합한 소음진동분석기, 마이크로폰, 진동가속도센서, 가속도계, 진동센서교정기, 임팩트해머, 가진기, 소음계 등 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
댓글 쓰기
자세한 내용 보기

소음진동분석기, 충격해머 타격테스트 - 임팩트해머 Impact Hammer, SpectraPLUS-SC 진동주파수, 소음옥타브, 미세진동 - Noise, Vibration test

-
이미지
소음진동분석장비 SpectraPLUS-SC를 이용하여 대형 구조물 가진 및 진동발생용 충격해머 (IH-50 임팩트해머, Impact Hammer)로 책상 타격테스트를 해 보았습니다. https://www.youtube.com/watch?v=XxjE9xrOVQA [소음진동 FFT분석기를 이용한 대형 충격해머 IH-50 타격테스트 실험 사진 ] [소음진동분석기 SpectraPLUS-SC 소프트웨어, SpectraDAQ-200 하드웨어  특징] ●  SpectraPLUS-SC 소음진동분석 소프트웨어 - 소음, 진동, 힘, 압력, 수중소음 (수중음향) 측정 및 분석 - 실시간 시간(타임) 분석 (Real time mode) 및   주파수 FFT 분석 (Spectrum) - 옥타브 분석 (Octave analysis : 1/1, 1/3, to 1/96) - 트리거 기능 (Triggering) - 주파수 화면 캡처 (Overlays) - 피크 홀더 (Peak hold) - 마이 크로폰 보정 (Mic compensation) - A, B, C 웨이팅 (Spectral weighting) - 고유진동수 FRF 분석 (Real and complex Transfer Functions, Coherence, Average, Cross spectrum) - 적분기능 (속도, 변위 단위 변경) - 함수 발생 기능 ( Signal Generator Utility, 핑크 및 화이트 노이즈 ( Pink/White noise) 등) ●  SpectraDAQ-200 소음진동분석 하드웨어 - 입력 채널 :  2 ch (BNC 커넥터) - 출력 채널 : 2 output channels (1 BNC mono, 1 3.5 mm stereo jack) - 디지털 입출력 :  3 Input, 3 Output (RJ45 connectors) - 자동화 릴레이 연결로 제품 양불판정시 사용 - 분해능 : 24 bit  - 샘플링 :...
댓글 쓰기
자세한 내용 보기

큰구조물가진, 건물가진, 교량가진_임팩트해머, 충격해머 IH-50_구조상태검사, 공진테스트, 모달분석_Impact Hammer_Structure, Modal test

-
이미지

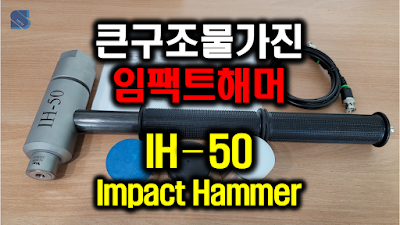

큰구조물, 건물, 공작기계, 교량, 자동차, 항공기, 선박, 배관, 발전소설비 등의 구조상태검사 (structure health testing), 공진테스트 (resonance determination) 및 모달분석 (modal analysis)을 위한 대형 사이즈 임팩트해머 (충격해머, Impact Hammer) IH-50 실물 영상 자료 입니다. [IH-50 임팩트해머 (충격해머, Impact hammer)] 특징] - 대형사이즈 - IEPE (ICP, CCLD, CCP, Deltatron, Isotron) 타입으로 분석기까지 케이블 길이 (100m 이상) 길게 사용 가능 하며, 분석기와 직접 연결 가능 (중간 앰프 불필요) - 큰구조물가진, 건물가진, 공작기계가진, 교량가진, 발전소설비, 자동차 (전동화자동차, 전기자동차), 항공기, 선박, 배관, 모터, 펌프, 군수용 장비 등 가진용으로 적합 - 공진테스트, 모달분석 및 해석 용으로 적합 - 폭넓은 주파수 및 진폭 가진을 위한 Soft, Medium, Hard 팁 포함 [IH-50 임팩트해머 (충격해머, Impact hammer)] 스팩] 모델  (Model) IH-50 감도  (Sensitivity) 0.1 mV/N 측정 범위  (Measuring Range) 50,000 N pk 선형성 (Nonlinearity ) <1 분해능  (Resolution) 1000 mN rms 공진주파수  (Resonant Frequency) 45 kHz 저주파수  (Low Frequency) 0.3 Hz 센싱 소자  (Sensing Element) Ceramic (Shear) 연결 커넥터  (Output Connect) BNC 하우징 재료  (Housing Material) Stainless Steel 실링  (Sealing) - 무게  (Weight) 1000 gram 사이즈  (Size) D 51 mm x...
댓글 쓰기
자세한 내용 보기

제품 고유진동수 찾는 실제 테스트_SpectraPLUS-SC 소음진동소프트웨어, 485B39 FFT분석기, IH-20 임팩트해머, HS 13A131 진동 가속도센서

-
이미지
제품 (예: 책상)의 고유진동수를 찾는 실제 테스트 영상 입니다. [테스트 사진] [사용 장비] ● 2채널 소음진동분석 하드웨어 : 485B39 - ICP, IEPE, CCLD, CCP, Deltatron, Isotron 디지털 신호 조절 4 mA - 분해능 Internal ADC : 24-bit - Digital Output: USB class 1 audio - DC Power: (USB)<500 mW (5V at <100 mA) - 주파수 범위 : 0.8 to 20700 Hz - 사용 온도 : -10 to +80 °C - 무게 : 125 gm - 케이블 : 28 cm integral USB cable ● 음향소음진동분석 소프트웨어 : SpectraPLUS-SC - 실시간 분석 (Real time mode) - 주파수 분석 (Spectrum) - 시간 분석 (Time) - 위상 화면 (Phase displays) - FFT 분석 (Narrowband FFT sizes : up to 1,048,576 points) - 옥타브 분석 (Octave analysis : 1/1, 1/3, to 1/96) - 트리거 (Triggering) - 마크 (Markers) - 주파수 화면 캡처 (Overlays) - 피크 홀더 (Peak hold) - 마이크로폰 보정 (Mic compensation) - A, B, C 웨이팅 (Spectral weighting) - FRF 고유진동수 분석 (Real and complex Transfer Functions, Coherence, Average, Cross spectrum) - 함수 발생 기능 (Signal Generator Utility, Pink/White noise, Noise Burst, Frequency Sweep, Frequency Step, Level Sweep, 1 kHz tone, Multiple Tones, Saw, Square, Pulse, IMD test tones and User Defined WA...
댓글 쓰기
자세한 내용 보기

미니 소형 가진기 (Modal Shaker)를 이용한 고유진동수 찾기, 가진기 FRF 테스트

-
이미지
미니 소형 가진기 (mini modal shaker) EVT-1000을 이용하여 제품의 고유진동수를 찾아 보았습니다. (가진기 FRF 시험방법) [테스트 사진] [사용 장비] ● 소음진동 분석 하드웨어 : DT9847 (3채널 입력, 1채널 출력, 약 200 kHz 샘플링) ● 소음진동 분석 소프트웨어 : QuickDAQ (FFT 분석, FRF 분석, 타임레코딩, 함수발생기능 등) ● 진동센서 (가속도계, 가속도센서) : PCB사 ● 소형 미니 모달 가진기 : EVT-1000 mini shaker ● 가진기 파워앰프 ** 가진기 (소형, 중형, 대형 / 모달테스트 및 내구시험용 등) / 소음진동 FFT, FRF 고유진동수 분석 하드웨어 및 소프트웨어 / MMF, Dytran, PCB, Kistler사 등 진동센서 (가속도센서, 가속도계, accelerometer), 임팩트해머 (Impact Hammer) 등 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
댓글 쓰기
자세한 내용 보기

임펄스해머(임팩트해머) Impulse Hammer, Impact Hammer IH-02 구성품 - 모달분석, FRF, 고유진동수분석

-
이미지
IH-02 임팩트해머 (Impact Hammer, 임펄스해머) IH-02 임팩트해머는 구조물 상태 테스트 (Structural health testing), 공진 및 모달 분석에 사용되는 범용 해머 범위에 속합니다. 중간 크기의 구조물에 이상적인 IH-02의 범위는 2000N입니다. 해머에는 전압 신호를 직접 출력하는 압전 IEPE (ICP, CCP, Deltatron 등) 힘센서(force sensor)가 포함되어 있습니다. 각 해머는 다양한 테스트 요구사항에 적합한 케이블과 다양한 팁을 포함한 키트로 제공됩니다. IH-02에는 BNC 커넥터와 해머 헤드 후면에 추가 질량을 부착할 수 있도록 M5 나사홀이 있습니다. [IH-02 임팩트해머 사양]  IH-02  Metric  Imperial  Sensitivity  2.5mV/N  11.15mV/lbf  Measuring Range  2000N  449.61lbf  Non-linearity  ≤1%  Resolution  50mNrms  Resonant Frequency  55kHz  Low Frequency  1Hz  Hammer head Weight  80gm  2.8oz  Hammer weight (total)  165gm  582oz  Hammer Head Ø  16mm  9.84in  Hammer Length  250mm  9.84in  Output Connector  BNC  Tips Supplied  Rubber, nylon, aluminium, steel  Excitation voltage  +18 to +28V  Constant Current  2-10mA  D...
