SpectraPLUS 소음진동분석기와 13A131 진동가속도센서 (가속도계)를 사용하여 노트북(컴퓨터, 랩탑)에서 발생하는 진동이 측정 가능한지 테스트를 해 보았습니다. https://youtu.be/ef926hdcvJQ [노트북 진동 측정 모습] [노트북 진동 측정에 사용한 진동가속도센서 (가속도계) : HS 13A131] [노트북 진동 측정에 사용한 소음진동분석 하드웨어 : SpectraDAQ-200] [노트북 진동 측정에 사용한 소음진동분석 소프트웨어 : SpectraPLUS-SC ] [노트북 진동 측정 결과 : 바닥노이즈 진동(초록색) vs 터치패드왼쪽 진동(파란색) vs 키보드 왼쪽 상단 진동(보라색) ] [노트북 진동 측정 결과 : 바닥노이즈 진동(초록색) ] [노트북  터치패드왼쪽 진동  측정 결과 :  터치패드왼쪽 진동(파란색) vs  바닥노이즈 진동(초록색) ] [노트북  키보드 왼쪽 상단  진동 측정 결과 :  키보드 왼쪽 상단 진동(보라색)  vs  바닥노이즈 진동(초록색)] ** 컴퓨터, 노트북, 랩탑, 컴퓨터부속품,  각종 전자부품 등의 진동소음 측정 및 분석을 위한 장비,  진동센서(가속도센서, 가속도계), 마이크로폰 등   선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!

노이즈가 심한 진동 환경에서 일반 타입의 가속도센서(가속도계)를 사용하면 원하지 않는 노이즈 값이 측정 되는 경우가 많이 있습니다. 이런 경우 저노이즈 (low noise, 저소음) 타입의 가속도센서(가속도계)를 사용하면 확실히 더 좋은 결과 값을 얻을 수 있습니다. 다음은 일반 타입의 가속도센서와 저노이즈 타입의 가속도센서가 실제 어떤 차이를 보이는지 영상과 같이 테스트를 해 보았습니다. https://youtu.be/kUNWzrtN-g8 [일반 진동가속도센서 vs 저노이즈 진동가속도센서 비교 테스트 모습] [일반 진동가속도센서 HS 33A231 vs 저노이즈 진동가속도센서 HS 33A231T] - 3축 진동가속도센서 모델 : HS 33A231 / 33A231T - 소형 3축 진동센서 (가속도계) : X, Y, Z 방향 진동측정 - IEPE (ICP, CCLD, CCP, Isotron, Deltatron,  AcoTron, Piezotron) 타입 -  100 mV/g (10.2 mV/m/s^2) 감도 - +/-  50 g pk 측정범위 - 압전소자 Ceramic - Shear 타입 - -40도 ~ 121도 사용 온도범위 - 0.5 ~ 5000 Hz 주파수 측정 범위 (선형 범위) - Stainless Steel 하우징으로 내구성 우수 - 14 mm * 14 mm * 14 mm 사이즈 (HS 33A231) - 16 mm * 16 mm * 16 mm 사이즈 (HS 33A231T) - 1/4-28 4-pin 커넥터 케이블 연결 - M5 Female 마운팅 홀 나사 [테스트에 사용한 분석 하드웨어 SpectraDAQ-200 ] - 하드웨어 모델 : SpectraDAQ-200 -  샘플링 : 192 kHz sampling - 분해능 : Up to 24bit - 채널 : Dual channel (2채널) - 연결 가능 센서 타입 : IEPE (ICP, CCLD, ...

USB 2채널 소형 미니 소음진동분석DAQ TMS 485B39 와 SpectraPLUS-SC 소음진동분석소프트웨어를 연결하면 정확한 진동신호를 측정할 수 있는지 가속도센서 13A131과 진동센서교정기 VC-01을 사용하여 작동테스트를 해보았습니다. https://youtu.be/n5onLzq-o_U [485B39 USB 2채널하드웨어, SpectraPLUS-SC 소음진동분석소프트웨어, 진동가속도센서 (가속도계) HS 13A131, 진동센서교정기 VC-01 연결 모습 ] [테스트에 사용한 USB 2채널하드웨어  485B39 , 손과 사이즈 비교 ] - 모델 : 485B39 digital ICP USB signal conditioner (시그널컨디셔너) DAQ - 제조사 : PCB Piezotronics (TMS, The Modal Shop) - 채널 : 2ch (BNC jacks 커넥터) - 분해능 : 24 bit internal ADC - 전원 : USB powered - 연결 센서 타입 :  ICP,  CCLD , CCP, Isotron, Deltatron, AcoTron, Piezotron, 전압출력 타입 - 입력 전압 범위 : +/- 10 Vpk - 주파수 범위 : 0.8 ~ 20,700 Hz - 사용온도 범위 : -10 ~ 80도 - 지원 샘플링 : 48, 44.1, 32, 22.05, 16, 11.025, 8 kHz - 사이즈 : H 19 * W 39 * L 60 mm - 무게 : 125 그램  [테스트에 사용한 SpectraPLUS-SC 소음, 진동, 힘, 압력 등 분석 소프트웨어 ]   - 모델 : SpectraPLUS-SC 소프트웨어 - 소음, 진동, 힘, 압력, 수중소음 (수중음향) 측정 및 분석 - 실시간 시간(타임) 분석 (Real time mode) 및   주파수 FFT 분석 (Spectrum) - 옥타브 분석 (Octave analysis : 1/1, 1/3,...

배관, 모터, 조인트, 커플링, 펌프, 축 등 설비의 기계부하 및 결함 테스트를 할 수 있는 가진기 (Shaker, 쉐이커) 작동 테스트를 공장내 작업현장에서 하였습니다. https://youtu.be/H3It-1quBgY [Labworks ET-140 모달내구테스트 듀얼 가진기, PA-141 파워앰프, 쿨링장치 연결 모습] [Labworks ET-140 모달내구테스트 듀얼 가진기] ET-140 쉐이커는 컴팩트한 크기, 긴 스트로크 (long Stroke) , 가벼운 전기자로 일반적인 진동 테스트뿐만 아니라 모달 테스트에도 적합합니다. 테스트 고정장치 문제를 최소화하는 견고한 서스펜션 시스템이 특징입니다. 표준 트러니언  (trunnion)은 수직에서 수평으로 모든 위치에서 작동할 수 있습니다. 또한 진동 차단 마운트가 있거나 없는 상태에서 쉐이커를 볼트로 고정할 수 있습니다.   - 모델 : Labworks (미국) ET-140 - Sine force : 110 lbf pk (489 N pk) - Random force : 80 lbf rms (356 N rms) - Shock force : 225 lbf pk (1000 N pk) - Max displacement (최대 변위) : 25.4 mm - Armature 무게 : 454 gram [Labworks PA-141 파워앰프] Linear Power Amplifier - Output: 50V, 1,000 VA - Direct coupled linear output - Voltage and current source modes - External interlock circuitry - Optional shaker field supplies [Labworks 쿨링장치] [SpectraPLUS-SC 소음진동분석소프트웨어, 함수발생기능 셋팅]   - 모델 : SpectraPLUS-SC - 소음, 진동, 힘, 압력, 수중소음 (수중음향) 측정 및 분석 ...

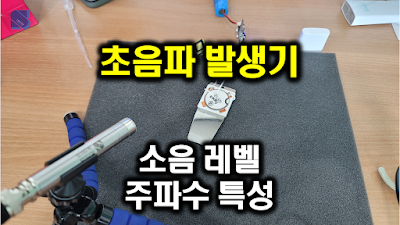

소음진동분석장비와 마이크로폰을 이용하여 초음파를 발생하는 전자부품의 주파수 특성과 소음 레벨을 찾아 보았습니다. https://youtu.be/_dylJG0npuo [초음파 발생기의 주파수 및 소음레벨 테스트 모습 ] [주파수 및 소음레벨 테스트에 사용한 장비 ] SpectraDAQ-200 소음진동분석장비 하드웨어 - 입력 채널 :  2 ch (BNC 커넥터) - 출력 채널 : 2 output channels (1 BNC mono, 1 3.5 mm stereo jack) - 디지털 입출력 :  3 Input, 3 Output (RJ45 connectors) - 자동화 릴레이 연결로 제품 양불판정시 사용 - 분해능 : 24 bit  - 샘플링 : up to 192 kHz - 입력 전압 범위 조정 가능 :  +/-10V, +/-2.5, +/-625mV, +/-156mV - ICP, IEPE, CCLD, CCP, Deltatron, Isotron 타입 센서 바로 연결 가능 - 연결 : USB 3.0 타입 SpectraPLUS-SC 소음진동분석장비 소프트웨어 - 소음, 진동, 힘, 압력, 수중소음 (수중음향) 측정 및 분석 - 실시간 시간(타임) 분석 (Real time mode) 및   주파수 FFT 분석 (Spectrum) - 옥타브 분석 (Octave analysis : 1/1, 1/3, to 1/96) - 트리거 기능 (Triggering) - 주파수 화면 캡처 (Overlays) - 피크 홀더 (Peak hold) - 마이 크로폰 보정 (Mic compensation) - A, B, C 웨이팅 (Spectral weighting) - 고유진동수 FRF 분석 (Real and complex Transfer Functions, Coherence, Average, Cross spectrum) - 적분기능 (속도, 변위 단위 변경) - 함수 발생 기능 ( Signal Generator Utilit...
