MMF VM100A (9채널), VM100B (3채널) 정밀 진동분석기 ​ VM100 시리즈 진동측정분석기 ​ [VM100A, VM100B 진동측정기 특징] 1. 일반 기계 및 설비 진동측정, overall 진동측정 2. 가속도, 속도, 변위 분석 3. 주파수 (FFT) 분석 4. 진폭 및 RPM 분석 5. 기계 진동 모니터링 6. 롤베어링 진동 분석 7. 발란싱 (Balancing) 8. 옥타브 분석 (VC / Nano 진동평가) 9. 인체진동 분석 (3축 방향, Han-arm (손진동, ISO 5349), Whole-body (몸진동, ISO 2631, ISO 6954 - 여객선 및 상선의 건강 및 쾌적성 평가 / 차량 내 승객의 편의성 평가) ​ [VM100A와 VM100B 진동측정기 차이점] ​ - VM100A : 9채널 입력, 내부 적외선 온도센서 포함 - VM100B : 3채널 입력 ​ [VM100A와 VM100B 진동측정기 사양] Vibration Analyzers VM100A VM100B Measuring inputs (입력채널) 9 IEPE inputs with TEDS support Tacho input for rpm measurement 3 IEPE inputs with TEDS support Tacho input for rpm measurement Infrared thermometer (적외선 온도계) built-in none Overall value measurement (전체 진동 측정) - Vibration acceleration, velocity and displacement - RMS (1s and infinite), peak value (1s and infinite), vector sum, main frequency - Frequency range: 0.4 Hz to 24 kHz (4 kHz for 9 channels) - Various high pass and low pass filters Frequency analys...

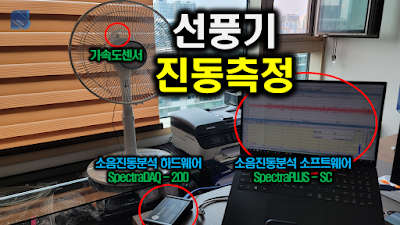

선풍기 진동은 어느 정도 일까? 진동 가속도센서 (가속도계)를 이용하여 선풍기 회전 모터 부분의 진동세기를 측정 해 보았습니다. https://youtu.be/QRX82DmT6_8 [1단계, 2단계, 3단계, 4단계 바람세기에 따른 진동세기 테스트 결과 화면 및 평균진동 값 (약 120 Hz 메인주파수 / 0.044 g rms 진동파워레벨]   [선풍기 모터 진동 측정 전체 모습] [선풍기 모터 진동 측정에 사용한 진동가속도센서 (가속도계) HS 13A231]   - 1축 진동센서 (가속도센서, 가속도계) : Z 방향 진동측정 - IEPE (ICP, CCLD, CCP, Isotron, Deltatron,  AcoTron, Piezotron) 타입 -  100 mV/g (10.2 mV/m/s^2) 감도 - +/- 50 g pk 측정범위 - 압전소자 Ceramic - Shear 타입 - -40도 ~ 121도 사용 온도범위 - 0.5 ~ 10000 Hz 주파수 측정 범위 (선형 범위) - Stainless Steel 하우징으로 내구성 우수 - 19 mm * 14.5 mm 사이즈 - 15.5 그램 무게 - M5 사이드 커넥터 케이블 연결 - M5 Female 마운팅 홀 나사 [선풍기 모터 진동 측정에 사용한 소음진동분석 하드웨어 SpectraDAQ-200] - 샘플링 : 192 kHz sampling - 분해능 : Up to 24bit - 채널 : Dual channel (2ch) - 연결 가능 센서 타입 : IEPE (ICP, CCLD, Deltatron 4ma constant current), 전압 출력 센서 - 연결 가능 센서 : 가속도센서(가속도계, 진동센서), 마이크로폰, 압력센서, 힘센서, 임팩트해머, 가진기 - 아날로그 출력 (함수발생) - 입력 전압 설정 : Fixed gain steps (+/-10V, 2.5V, 625mV, 156mV) - 커넥터...
