  Model : HS 13A131 - 정밀 진동 측정용 진동센서 (가속도센서, 가속도계, accelerometer) - IEPE (ICP, CCLD, Deltatron, Isotron, CCP ) 타입 - 감도 (Sensitivity) : 100 mV/g (10.2 mV/m/s 2 ) - 측정범위 (Measurement Range) : ± 50 g pk (± 490 m/s 2 pk) - 주파수범위 (Frequency Range) : 0.5 ~ 10,000 Hz - 공진주파수 (Resonant Frequency) : ≥ 25 kHz - 분해능 (Broadband Resolution) : 0.0005 g rms - 충격한계 (Overload Limit (Shock)) : ± 2000 g pk - 온도범위 (Temperature Range) : - 40 ~ 121 ℃ - 인가 전압 (Excitation Voltage) : 18 ~ 28 VDC - 인가 정전류 (Constant Current Excitation) : 2 ~ 10 mA - 출력 Bias 전압 (Output Bias Voltage) : 9.5 ~ 12.5 VDC - 사용 소자 (Sensing Element) : 세라믹 (Ceramic) - 내부 형상 (Sensing Geometry) : Shear - 외부 재질 (Housing Material) : 스테인리스스틸 (Stainless Steel) - 실링 (Sealing) : 에폭시 (Epoxy Glue) - 케이블 연결 커넥터 (Electrical Connector) : M5 Coaxial Jack - 케이블 연결 방향 (Electrical Connection Position) : 탑 (Top) - 마운팅 나사 (Mounting Thread) : M5 - 사이즈 (Size) : H 23.4 mm x W 14.5 mm - 무게 (Weight) : 14.5 gm [한국SI - 음향소음진동솔루션 / 소음진동 장비 및 센서 전문 컨설팅 / 02-634...

13A131 진동가속도계 (진동센서 or 가속도센서)의 감도값 (민감도)을 찾은 다음 100 Hz, 500 Hz, 1000 Hz (1 kHz), 10000 Hz (10 kHz)에서 정확한 진동 측정을 할 수 있는지? VC-02 진동센서교정기 (진동발생 가진기), SpectraPLUS 소음진동분석기를 이용하여 주파수, 시간파형, 진폭값 테스트를 해 보았습니다. https://youtu.be/BUOG2-EKm_A [진동가속도센서 (가속도계)  13A131의 주파수, 진폭 테스트를 위한 장비 구성 및 테스트 모습 ] [HS 13A131 진동센서 (가속도센서, 가속도계, Accelerometer, Vibration Sensor)]   - 모델 : HS 13A131 - 1축 진동센서 (가속도센서, 가속도계) : Z 방향 진동측정 - IEPE (ICP, CCLD, CCP, Isotron, Deltatron,  AcoTron, Piezotron) 타입 -  100 mV/g (10.2 mV/m/s^2) 감도 - +/- 50 g pk 측정범위 - 압전소자 Ceramic - Shear 타입 - -40도 ~ 121도 사용 온도범위 - 0.5 ~ 10000 Hz 주파수 측정 범위 (선형 범위) - Stainless Steel 하우징으로 내구성 우수 - 23.4 mm * 14.5 mm 사이즈 - 14.5 그램 무게 - M5 탑 커넥터 케이블 연결 - M5 Female 마운팅 홀 나사 [VC-02 진동센서 교정기 (진동발생 가진기, Shaker, Calibrator)]   - 모델 : VC-02 - 가속도계 교정, 가속도센서 교정 (ICP, IEPE, Charge 센서용 앰프 내장) - 속도센서 교정 - 변위센서 교정 (+24V, -24V 파워 내장) - 0 ~ 50 m/s^2 진폭 범위 - 10 Hz ~ 10 kHz 주파수 범위 - 감도값 자동 계산 기능 - about 5 kg무...

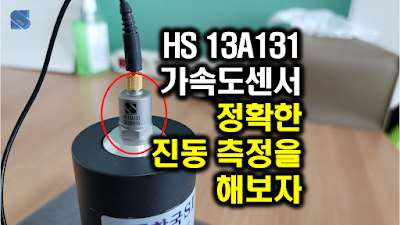

한국센서 HS 13A131 진동가속도센서 (가속도계)가 정확한 진동 측정을 할 수 있는지 VC-01 진동센서 교정기, 485B39 2채널 소음진동분석기, SpectraPLUS-SC 소음진동분석소프트웨어를 이용하여 영상과 같이 확인을 해 보았습니다. https://youtu.be/zNsiIa5fsAM [한국센서 HS 13A131 진동가속도센서 (가속도계) 테스트를 위한 장비 구성 with 485B39 2채널소음진동하드웨어, SpectraPLUS-SC 소음진동소프트웨어, VC-01 진동센서 교정기] [한국센서 HS 13A131 진동가속도센서 (가속도계)] - 모델 : HS 13A131 - 1축 진동센서 (가속도센서, 가속도계) : Z 방향 진동측정 - IEPE (ICP, CCLD, CCP, Isotron, Deltatron, AcoTron, Piezotron) 타입 - 100 mV/g (10.2 mV/m/s^2) 감도 - +/- 50 g pk 측정범위 - 압전소자 Ceramic - Shear 타입 - -40도 ~ 121도 사용 온도범위 - 0.5 ~ 10000 Hz 주파수 측정 범위 (선형 범위) - Stainless Steel 하우징으로 내구성 우수 - 23.4 mm * 14.5 mm 사이즈 - 14.5 그램 무게 - M5 탑 커넥터 케이블 연결 - M5 Female 마운팅 홀 나사 [VC-01 진동센서 교정기] - 모델 : VC-01 휴대용 진동센서 교정기 - 간단하고 빠른 작동 - 작고, 가벼워 휴대성이 높음 - 전원 자동 OFF 기능 (1분) - 진동 가속도 진폭 (Acceleration Amplitude (RMS)) : 9.81 m/s^2 (1g) - 진동 속도 진폭 (Velocity Amplitude (RMS)) : 9.81 mm/s - 진동 변위 진폭 (Displacement Amplitude (RMS)) : 9.81 μm - 진동 발생 주파수 (Vibration Frequency) : 159.2 Hz - 출력 파형 (Output waveform) :...

일반적인 진동측정 방법은 진동센서(vibration sensor, 가속도센서, 가속도계, accelerometer, 속도센서, 변위센서 등) + 소음진동측정 하드웨어 + 소음진동 측정 및 분석 소프트웨어 를 이용하여 많이 하고 있습니다. 하지만, 소음진동분석장비(하드웨어 + 소프트웨어)는 고가이다 보니 구입에 많은 부담이 있습니다. 그래서 소음진동분석장비 대신 가격이 높지 않은 시그널컨디셔너(signal conditioner)와 오실로스코프(oscilloscope)를 이용하여 간단하게 진동을 측정할 수 있는 장비를 구성할 수가 있습니다. 아래는  진동가속도센서 + 시그널컨디셔너 + 오실로스코프 DAQ 를 구성한 후 노트북 진동을 실제 측정하는 영상입니다. https://youtu.be/HljVHKODaDI [노트북 진동측정 결과 주파수 그래프 및 진동가속도센서 부착 위치] ** 노트북 진동이 아닌 책상 진동레벨, 기본 노이즈 ** [노트북 진동측정 결과 주파수 그래프 및 진동가속도센서 부착 위치] ** 노트북 키보드 왼쪽 아래 진동 vs 책상 진동 ** [노트북 진동측정 결과 주파수 그래프 및 진동가속도센서 부착 위치] ** 노트북 키보드 왼쪽 위 진동 vs 책상 진동 비교 ** [노트북 진동측정을 위한 장비 셋팅 모습 - 진동가속도센서 HS 13A131, 시그널컨디셔너 8201T, 소음진동분석장비 SpectraPLUS-SC] [노트북 진동측정에 사용한 가속도센서 (가속도계) : HS 13A131] - 모델 : HS 13A131 - 1축 진동센서 (가속도센서, 가속도계) : Z 방향 진동측정 - IEPE (ICP, CCLD, CCP, Isotron, Deltatron,  AcoTron, Piezotron) 타입 -  100 mV/g (10.2 mV/m/s^2) 감도 - +/- 50 g pk 측정범위 - 압전소자 Ceramic - Shear 타입 - -40도 ~ 121도 사용 온도범위...

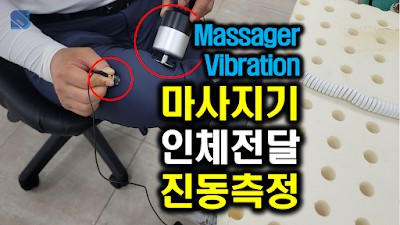

소음, 진동, 힘, 압력, 수중소음 분석 및 측정용 SpectraDAQ-200 2채널 DAQ 하드웨어, SpectraPLUS-SC 소프트웨어, HS 13A131 1축 정밀 진동센서(가속도계, 가속도센서)를 이용하여 마사지기의 인체 전달 진동을 측정 해 보았습니다. https://youtu.be/e9N3vbhhpNE [마사지기 진동측정 테스트 모습 ] [ SpectraDAQ-200 소음,  진 동, 힘, 압력, 수중소음 등   분석 DAQ  하드웨어] - 입력 채널 :  2 ch (BNC 커넥터) - 출력 채널 : 2 output channels (1 BNC mono, 1 3.5 mm stereo jack) - 디지털 입출력 :  3 Input, 3 Output (RJ45 connectors) - 자동화 릴레이 연결로 제품 양불판정시 사용 - 분해능 : 24 bit  - 샘플링 : up to 192 kHz - 입력 전압 범위 조정 가능 :  +/-10V, +/-2.5, +/-625mV, +/-156mV - ICP, IEPE, CCLD, CCP, Deltatron, Isotron 타입 센서 바로 연결 가능 - 연결 : USB 3.0 타입 [ SpectraPLUS-SC 소음,  진 동, 힘, 압력, 수중소음 등   분석 소프트웨어 ] - 소음, 진동, 힘, 압력, 수중소음 (수중음향) 측정 및 분석 - 실시간 시간(타임) 분석 (Real time mode) 및   주파수 FFT 분석 (Spectrum) - 옥타브 분석 (Octave analysis : 1/1, 1/3, to 1/96) - 트리거 기능 (Triggering) - 주파수 화면 캡처 (Overlays) - 피크 홀더 (Peak hold) - 마이 크로폰 보정 (Mic compensation) - A, B, C 웨이팅 (Spectral weighting) - 고유진동수 FRF 분석 (Real and ...

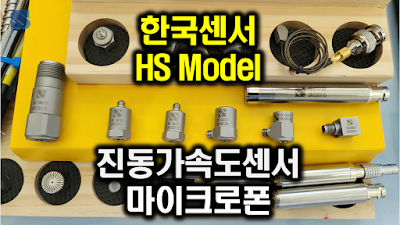

한국SI (HanKook SI)는 2022년 5월 26일 ~ 5월 27일 양일간 창원컨벤션센터에서 열린 2022년도 춘계 소음진동 학술대회 전시회를 참가하였습니다. 전시품중 한국센서 HS 진동가속도센서 7종과 마이크로폰 1종을 간단하게 살펴 보았습니다. https://youtu.be/dMkhxuZo0dQ 한국센서  HS 모델 진동가속도센서와  마이크로폰 사진 및 사양 한국센서  HS 33A231 모델 - 연구용 - 소형 3축 진동센서 (가속도센서, 가속도계) : X, Y, Z 방향 진동측정 - IEPE (ICP, CCLD, CCP, Isotron, Deltatron,  AcoTron, Piezotron) 타입 -  100 mV/g (10.2 mV/m/s^2) 감도 - +/-  50 g pk 측정범위 - 압전소자 Ceramic - Shear 타입 - -40도 ~ 121도 사용 온도범위 - 0.5 ~ 5000 Hz 주파수 측정 범위 (선형 범위) - Stainless Steel 하우징으로 내구성 우수 - 14 mm * 14 mm * 14 mm 사이즈 - 18 그램 무게 - 1/4-28 4-pin 커넥터 케이블 연결 - M5 Female 마운팅 홀 나사 한국센서 HS 13M131 모델 - 산업용 - 1축 진동센서 (가속도센서, 가속도계) : Z 방향 진동측정 - IEPE (ICP, CCLD, CCP, Isotron, Deltatron,  AcoTron, Piezotron) 타입 -  100 mV/g (10.2 mV/m/s^2) 감도 - +/- 50 g pk 측정범위 - 압전소자 Ceramic - Shear 타입 - -54도 ~ 121도 사용 온도범위 - 0.5 ~ 15000 Hz 주파수 측정 범위 (선형 범위) - Stainless Steel 하우징으로 내구성 우수 - 46...
