HS 13A131 진동센서 (가속도센서, 가속도계)는 정확한 진동 측정을 할 수 있는가? with 485B39, SpectraPLUS-SC, VC-01, Accelerometer

-

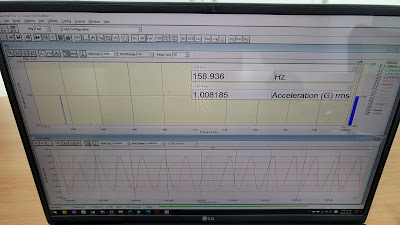

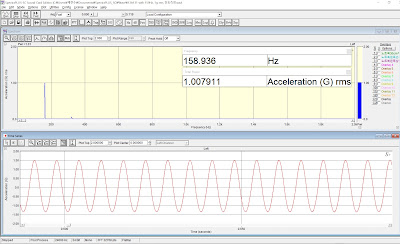

한국센서 HS 13A131 진동가속도센서 (가속도계)가 정확한 진동 측정을 할 수 있는지 VC-01 진동센서 교정기, 485B39 2채널 소음진동분석기, SpectraPLUS-SC 소음진동분석소프트웨어를 이용하여 영상과 같이 확인을 해 보았습니다.

https://youtu.be/zNsiIa5fsAM

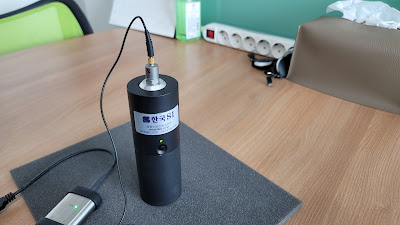

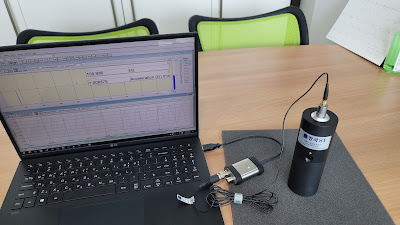

[한국센서 HS 13A131 진동가속도센서 (가속도계) 테스트를 위한 장비 구성 with 485B39 2채널소음진동하드웨어, SpectraPLUS-SC 소음진동소프트웨어, VC-01 진동센서 교정기]


[한국센서 HS 13A131 진동가속도센서 (가속도계)]


- 모델 : HS 13A131
- 1축 진동센서 (가속도센서, 가속도계) : Z 방향 진동측정
- IEPE (ICP, CCLD, CCP, Isotron, Deltatron, AcoTron, Piezotron) 타입
- 100 mV/g (10.2 mV/m/s^2) 감도
- +/- 50 g pk 측정범위
- 압전소자 Ceramic
- Shear 타입
- -40도 ~ 121도 사용 온도범위
- 0.5 ~ 10000 Hz 주파수 측정 범위 (선형 범위)
- Stainless Steel 하우징으로 내구성 우수
- 23.4 mm * 14.5 mm 사이즈
- 14.5 그램 무게
- M5 탑 커넥터 케이블 연결
- M5 Female 마운팅 홀 나사

[VC-01 진동센서 교정기]


- 모델 : VC-01 휴대용 진동센서 교정기
- 간단하고 빠른 작동
- 작고, 가벼워 휴대성이 높음
- 전원 자동 OFF 기능 (1분)
- 진동 가속도 진폭 (Acceleration Amplitude (RMS)) : 9.81 m/s^2 (1g)
- 진동 속도 진폭 (Velocity Amplitude (RMS)) : 9.81 mm/s
- 진동 변위 진폭 (Displacement Amplitude (RMS)) : 9.81 μm
- 진동 발생 주파수 (Vibration Frequency) : 159.2 Hz
- 출력 파형 (Output waveform) : Sine waveform
- 올릴 수 있는 진동센서 무게 (Maximum Load) : 100 Gram
- 사이즈 (Size) : Φ52×155 mm
- 무게 (Weight) : 600 gram

[485B39 2채널 소음진동측정 하드웨어]


- 모델 : 485B39 digital ICP USB signal conditioner (시그널컨디셔너) DAQ
- 제조사 : PCB Piezotronics (TMS, The Modal Shop)
- 채널 : 2ch (BNC jacks 커넥터)
- 분해능 : 24 bit internal ADC
- 전원 : USB powered
- 연결 센서 타입 : ICP, CCLD, CCP, Isotron, Deltatron, AcoTron, Piezotron, 전압출력 타입
- 입력 전압 범위 : +/- 10 Vpk
- 주파수 범위 : 0.8 ~ 20,700 Hz
- 사용온도 범위 : -10 ~ 80도
- 지원 샘플링 : 48, 44.1, 32, 22.05, 16, 11.025, 8 kHz
- 사이즈 : H 19 * W 39 * L 60 mm
- 무게 : 125 그램

[SpectraPLUS-SC 소음진동측정분석 소프트웨어]


- 모델 : SpectraPLUS-SC 소프트웨어
- 소음, 진동, 힘, 압력, 수중소음 (수중음향) 측정 및 분석
- 실시간 시간(타임) 분석 (Real time mode) 및 주파수 FFT 분석 (Spectrum)
- 옥타브 분석 (Octave analysis : 1/1, 1/3, to 1/96)
- 트리거 기능 (Triggering)
- 주파수 화면 캡처 (Overlays)
- 피크 홀더 (Peak hold)
- 마이크로폰 보정 (Mic compensation)
- A, B, C 웨이팅 (Spectral weighting)
- 고유진동수 FRF 분석 (Real and complex Transfer Functions, Coherence, Average, Cross spectrum)
- 적분기능 (속도, 변위 단위 변경)
- 함수 발생 기능 (Signal Generator Utility, 핑크 및 화이트 노이즈 (Pink/White noise) 등)




** 소음진동 측정, 분석, 레코딩, FFT, 옥타브 등 분석시스템, 진동센서, 가속도계, 가속도센서, 마이크로폰, 가진기, 임팩트해머 (충격해머), 진동계, 소음계, 진동시험기, 진동교구, 진동센서교정장비, 소음센서교정기, 진동실험기구 (EVT) 등 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
