소형 미니 진동발생 가진기 Shaker EVT-1000, 파워앰프 PA-100 연결 및 작동법

-
이미지
진동발생 실험을 할 수 있는 EVT-1000 가진기(shaker, excite) , PA-100 파워앰프의 기본 연결법과 작동법 입니다. https://youtu.be/ecB2EeMrPKw?si=V02SkuvcI2h-qbdD ** 응용분야 : 간단한 진동실험, 진동센서(가속도계, 가속도센서) 테스트, 진동발생 및 가진이 필요한 테스트 등에 사용 [한국SI ] 음향 소음 진동 솔루션 전화 : 02-6348-3500 메일 : hksi@hksi.co.kr 웹사이트 : www.hksi.co.kr 블로거 : https://blog.naver.com/suya309 전문분야 : 소음진동분석장비, 가속도계(가속도센서), 진동센서, 마이크로폰, 가진기, 임팩트해머(충격해머), 음향공진검사기, 소음계, 진동계, 진동공진실험기구(EVT), 진동시험기, 진동센서교정기 #진동발생실험 #소형가진기 #EVT1000
댓글 쓰기

노트북 진동측정 방법 (PC Laptop Vibration) with 진동가속도센서, 시그널컨디셔너, 오실로스코프 DAQ, 소음진동분석소프트웨어, SpectraPLUS-SC

-
일반적인 진동측정 방법은 진동센서(vibration sensor, 가속도센서, 가속도계, accelerometer, 속도센서, 변위센서 등) + 소음진동측정 하드웨어 + 소음진동 측정 및 분석 소프트웨어를 이용하여 많이 하고 있습니다.
하지만, 소음진동분석장비(하드웨어 + 소프트웨어)는 고가이다 보니 구입에 많은 부담이 있습니다.
그래서 소음진동분석장비 대신 가격이 높지 않은 시그널컨디셔너(signal conditioner)와 오실로스코프(oscilloscope)를 이용하여 간단하게 진동을 측정할 수 있는 장비를 구성할 수가 있습니다.
아래는 진동가속도센서 + 시그널컨디셔너 + 오실로스코프 DAQ를 구성한 후 노트북 진동을 실제 측정하는 영상입니다.



https://youtu.be/HljVHKODaDI

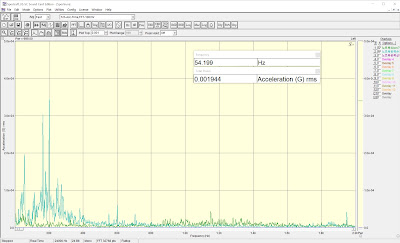

[노트북 진동측정 결과 주파수 그래프 및 진동가속도센서 부착 위치]

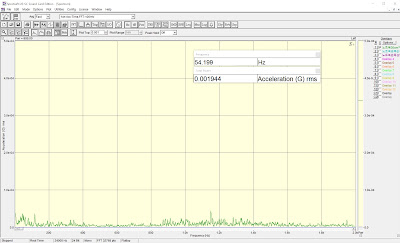

** 노트북 진동이 아닌 책상 진동레벨, 기본 노이즈 **

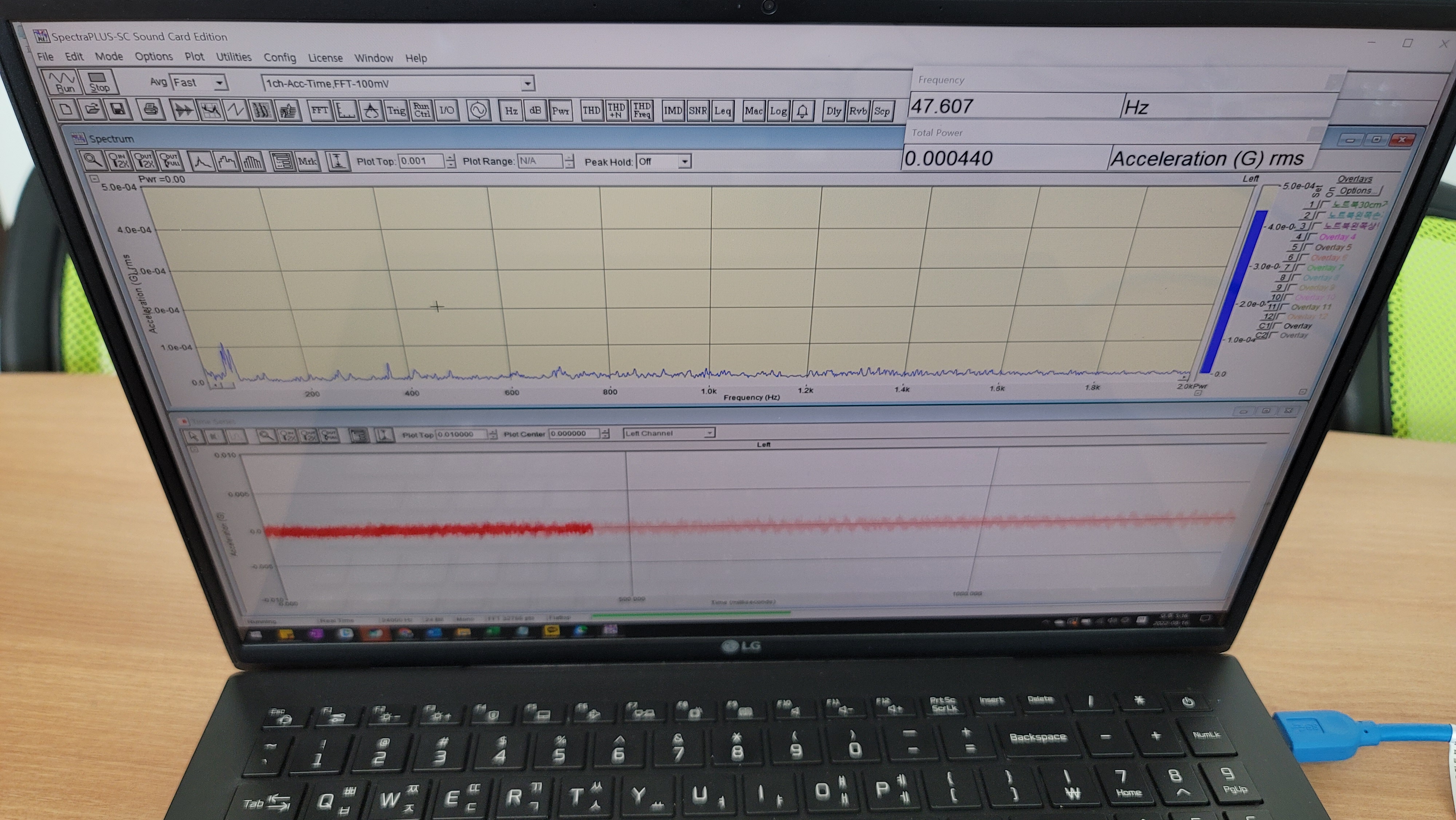

[노트북 진동측정 결과 주파수 그래프 및 진동가속도센서 부착 위치]

** 노트북 키보드 왼쪽 아래 진동 vs 책상 진동 **

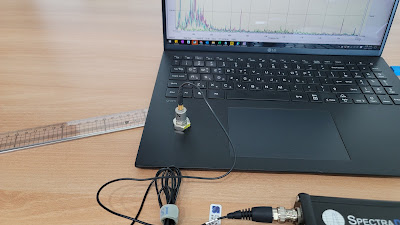

[노트북 진동측정 결과 주파수 그래프 및 진동가속도센서 부착 위치]

** 노트북 키보드 왼쪽 위 진동 vs 책상 진동 비교 **

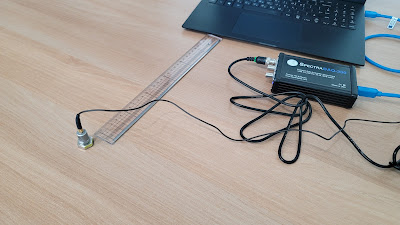

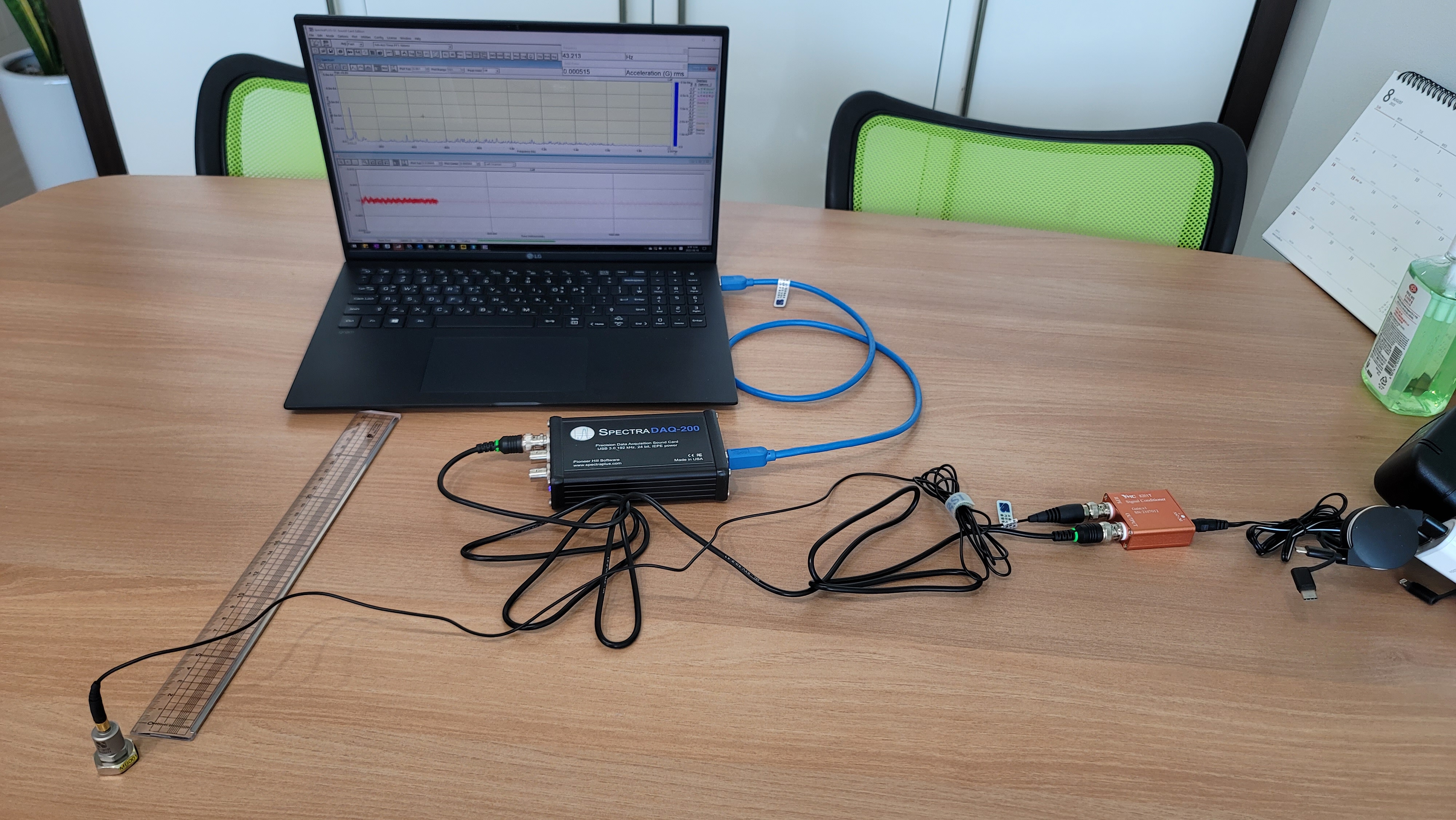

[노트북 진동측정을 위한 장비 셋팅 모습 - 진동가속도센서 HS 13A131, 시그널컨디셔너 8201T, 소음진동분석장비 SpectraPLUS-SC]



[노트북 진동측정에 사용한 가속도센서 (가속도계) : HS 13A131]


- 모델 : HS 13A131

- 1축 진동센서 (가속도센서, 가속도계) : Z 방향 진동측정

- IEPE (ICP, CCLD, CCP, Isotron, Deltatron, AcoTron, Piezotron) 타입

- 100 mV/g (10.2 mV/m/s^2) 감도

- +/- 50 g pk 측정범위

- 압전소자 Ceramic

- Shear 타입

- -40도 ~ 121도 사용 온도범위

- 0.5 ~ 10000 Hz 주파수 측정 범위 (선형 범위)

- Stainless Steel 하우징으로 내구성 우수

- 23.4 mm * 14.5 mm 사이즈

- 14.5 그램 무게

- M5 탑 커넥터 케이블 연결

- M5 Female 마운팅 홀 나사


[노트북 진동측정에 사용한 시그널컨디셔너 : 8201T]




- 모델 : YMC 8201T

- 연결 타입 : IEPE, ICP, CCLD, CCP, Isotron, Deltatron, AcoTron, Piezotron 지원

- 연결 가능 센서 : 진동센서, 가속도센서, 가속도계, 마이크로폰, 압력센서, 힘센서, 임팩트해머 등

- 채널 : 1ch

- Gain (게인) : x1

- 주파수 범위 : 0.3 Hz ~ 100 kHz

- 출력 정전류, 전압 : 4 mA, 24 VDC

- 커넥터 : BNC jack (2)

- 사이즈 : 44 x 17 x 50 mm

- 무게 : 55 g

- 전원 : External DC Power (포함)

- 사용 온도 : 10 ~ 55 도


[노트북 진동측정에 사용한 소음진동분석측정 하드웨어 : SpectraDAQ-200]




- 모델 : SpectraDAQ-200

- 입력 채널 : 2 ch (BNC 커넥터)

- 출력 채널 : 2 output channels (1 BNC mono, 1 3.5 mm stereo jack)

- 디지털 입출력 : 3 Input, 3 Output (RJ45 connectors) - 자동화 릴레이 연결로 제품 양불판정시 사용

- 분해능 : 24 bit

- 샘플링 : up to 192 kHz

- 입력 전압 범위 조정 가능 : +/-10V, +/-2.5, +/-625mV, +/-156mV

- ICP, IEPE, CCLD, CCP, Deltatron, Isotron 타입 센서 바로 연결 가능

- 연결 : USB 3.0 타입


[노트북 진동측정에 사용한 소음진동측정 및 분석 소프트웨 : SpectraPLUS-SC]




- 모델 : SpectraPLUS-SC

- 소음, 진동, 힘, 압력, 수중소음 (수중음향) 측정 및 분석

- 실시간 시간(타임) 분석 (Real time mode) 및 주파수 FFT 분석 (Spectrum)

- 옥타브 분석 (Octave analysis : 1/1, 1/3, to 1/96)

- 트리거 기능 (Triggering)

- 주파수 화면 캡처 (Overlays)

- 피크 홀더 (Peak hold)

- 마이크로폰 보정 (Mic compensation)

- A, B, C 웨이팅 (Spectral weighting)

- 고유진동수 FRF 분석 (Real and complex Transfer Functions, Coherence, Average, Cross spectrum)

- 적분기능 (속도, 변위 단위 변경)

- 함수 발생 기능 (Signal Generator Utility, 핑크 및 화이트 노이즈 (Pink/White noise) 등)

** SpectraPLUS-SC 소음진동분석장비와 연결 가능한 가진기 제조사 : Labworks, The Modal Shop (TMS), PCB, Dynalabs, BKSV (HBK), DynaLabs, DeweSoft, Dataphysics, MB dynamics, Econ, Labsentec,YMC, YEC, Sinocera, Pivtester, TIRA, Sentekdynamics, IMV, Premax, UDCO, VR, Vibration Research 등


** 노트북, 컴퓨터, 하드디스크, 모니터 등 전자부품 소음진동 측정 및 분석을 위한 장비, 진동센서, 가속도센서, 가속도계, 변위센서, 속도센서, 4-20mA센서, 프록시미터 (proximity probes), FFT분석기, 고유진동수 분석기, FRF분석장비, 마이크로폰, 임팩트해머, 압력센서, 힘센서, 변위센서, 무선진동센서, 소음계, 가진기, 휴대용진동센서교정기, 마이크로폰 교정기 등 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
