연구용 진동가속도센서 13A131을 이용한 100Hz, 500Hz, 1000Hz, 10kHz 정확한 진동측정 테스트, Accurate Vibration Measurement

-


13A131 진동가속도계 (진동센서 or 가속도센서)의 감도값 (민감도)을 찾은 다음 100 Hz, 500 Hz, 1000 Hz (1 kHz), 10000 Hz (10 kHz)에서 정확한 진동 측정을 할 수 있는지?

VC-02 진동센서교정기 (진동발생 가진기), SpectraPLUS 소음진동분석기를 이용하여 주파수, 시간파형, 진폭값 테스트를 해 보았습니다.

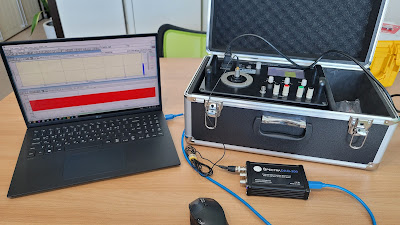

[진동가속도센서 (가속도계) 13A131의 주파수, 진폭 테스트를 위한 장비 구성 및 테스트 모습]



[HS 13A131 진동센서 (가속도센서, 가속도계, Accelerometer, Vibration Sensor)]



- 모델 : HS 13A131

- 1축 진동센서 (가속도센서, 가속도계) : Z 방향 진동측정

- IEPE (ICP, CCLD, CCP, Isotron, Deltatron, AcoTron, Piezotron) 타입

- 100 mV/g (10.2 mV/m/s^2) 감도

- +/- 50 g pk 측정범위

- 압전소자 Ceramic

- Shear 타입

- -40도 ~ 121도 사용 온도범위

- 0.5 ~ 10000 Hz 주파수 측정 범위 (선형 범위)

- Stainless Steel 하우징으로 내구성 우수

- 23.4 mm * 14.5 mm 사이즈

- 14.5 그램 무게

- M5 탑 커넥터 케이블 연결

- M5 Female 마운팅 홀 나사

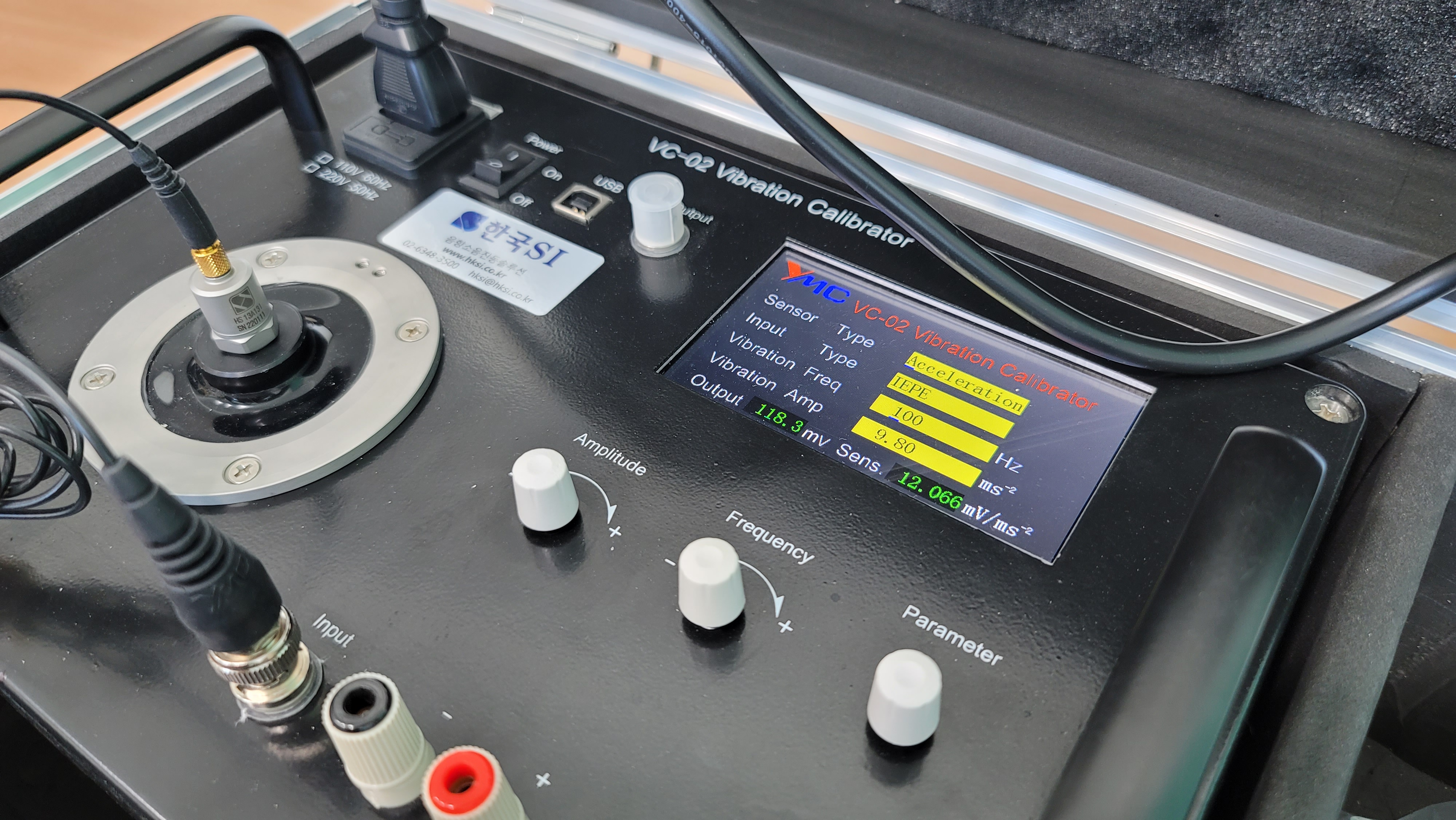

[VC-02 진동센서 교정기 (진동발생 가진기, Shaker, Calibrator)]



- 모델 : VC-02

- 가속도계 교정, 가속도센서 교정 (ICP, IEPE, Charge 센서용 앰프 내장)
- 속도센서 교정
- 변위센서 교정 (+24V, -24V 파워 내장)

- 0 ~ 50 m/s^2 진폭 범위
- 10 Hz ~ 10 kHz 주파수 범위
- 감도값 자동 계산 기능
- about 5 kg무게


[SpectraDAQ-200 하드웨어 : 소음, 진동, 힘, 압력, 수중소음센서 연결 가능)]



- 모델 : SpectraDAQ-200 하드웨어

- 입력 채널 : 2 input channels, 2 BNC (single ended)

- 출력 채널 : 2 output channels (1 BNC mono, 1 3.5 mm stereo jack)

- 디지털 입출력 : 3 Input, 3 Output (RJ45 connectors)

- 분해능 : 24 bit

- 샘플링 : up to 192 kHz

- 입력 전압 범위 조정 가능 : +/-10V, +/-2.5, +/-625mV, +/-156mV

- ICP, IEPE, CCLD, CCP, Deltatron, Isotron 센서 직접 연결 with 4mA

- 연결 : USB 3.0


[SpectraPLUS-SC 소프트웨어 : 소음, 진동, 힘, 압력, 수중소음 등 측정, 분석, 저장, 후처리 기능]



- 모델 : SpectraPLUS-SC 소프트웨어

- 소음, 진동, 힘, 압력, 수중소음 (수중음향) 측정 및 분석

- 실시간 시간(타임) 분석 (Real time mode) 및 주파수 FFT 분석 (Spectrum)

- 옥타브 분석 (Octave analysis : 1/1, 1/3, to 1/96)

- 트리거 기능 (Triggering)

- 주파수 화면 캡처 (Overlays)

- 피크 홀더 (Peak hold)

- 마이크로폰 보정 (Mic compensation)

- A, B, C 웨이팅 (Spectral weighting)

- 고유진동수 FRF 분석 (Real and complex Transfer Functions, Coherence, Average, Cross spectrum)

- 적분기능 (속도, 변위 단위 변경)

- 함수 발생 기능 (Signal Generator Utility, 핑크 및 화이트 노이즈 (Pink/White noise) 등)



** 진동 / 소음 / 힘 / 압력 등 측정, 분석, 레코딩, FFT, 옥타브 측정 분석기 - 진동센서, 가속도계, 가속도센서, 마이크로폰, 가진기, 임팩트해머 (충격해머), 진동계, 소음계, 진동시험기, 진동교구, 진동센서교정장비, 소음센서교정기, 진동실험기구 (EVT) 등 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
