진동센서 13A121 가속도계, 가속도센서

-
이미지
  HS 13A121 진동센서 는 범용 가속도계 (accelerometer, 가속도센서) 로 #압전소자, 전압 출력형 (IEPE, ICP)에 의해 설계 됩니다. HS 일반 진동센서는 제품 구조의 진동시험, 진동제어, 낙하시험, 품질보증, 진동모달 시험 등에 적용 됩니다. ​ HS 13A121 진동센서 (가속도계) 사양표 Specification ENGLISH: SI: 진동센서 (가속도계) 성능 (Performance) 감도 (Sensitivity) (±10 %) 10 mV/g 1.02 mV/(m/s²) 측정범위 (Measurement Range) ±500 g pk ±4900 m/s² pk 주파수 범위 (Frequency Range) (±5 %) 3 to 10000 Hz 3 to 10000 Hz 주파수 범위 (Frequency Range) (±1 dB) 2 to 12000 Hz 2 to 12000 Hz 공진 주파수 (Resonant Frequency) ≤40 kHz ≤40 kHz 분해능 (Broadband Resolution) 0.0025 g rms 0.025 m/s² rms 선형성 (Non-Linearity) ≤1 % ≤1 % 가로방향 감도 (Transverse Sensitivity) ≤5 % ≤5 % 진동센서 (가속도계) 사용 환경 (Environmental) 최대 충격 범위 (Overload Limit) (Shock) ±10000 g pk ±98000 m/s² pk 사용 온도 범위 (Temperature Range) (Operating) -40 to +250 °F -40 to +121 °C 진동센서 (가속도계) 전기 사양 (Electrical) 인가 전압 (Excitation Voltage) 18 to 28 VDC 18 to 28 VDC 인가 정전류 (Constant Current Excitation) 2 to 10 mA 2 to 10 mA 출력 바이어스 전압 (Output Bias Voltage) 9.5 to 12.5 VDC 9.5 to 12.5 ...
댓글 쓰기

한국센서 HS 진동가속도센서, 마이크로폰_2022년 춘계 한국소음진동공학회 전시회 참석 (5월26일 ~ 27일, 창원컨벤션센터)_Accelerometer, Microphone

-
한국SI (HanKook SI)는 2022년 5월 26일 ~ 5월 27일 양일간 창원컨벤션센터에서 열린 2022년도 춘계 소음진동 학술대회 전시회를 참가하였습니다.
전시품중 한국센서 HS 진동가속도센서 7종과 마이크로폰 1종을 간단하게 살펴 보았습니다.



https://youtu.be/dMkhxuZo0dQ


한국센서 HS 모델 진동가속도센서와 마이크로폰 사진 및 사양



한국센서 HS 33A231 모델 - 연구용

- 소형 3축 진동센서 (가속도센서, 가속도계) : X, Y, Z 방향 진동측정

- IEPE (ICP, CCLD, CCP, Isotron, Deltatron, AcoTron, Piezotron) 타입

- 100 mV/g (10.2 mV/m/s^2) 감도

- +/- 50 g pk 측정범위

- 압전소자 Ceramic

- Shear 타입

- -40도 ~ 121도 사용 온도범위

- 0.5 ~ 5000 Hz 주파수 측정 범위 (선형 범위)

- Stainless Steel 하우징으로 내구성 우수

- 14 mm * 14 mm * 14 mm 사이즈

- 18 그램 무게

- 1/4-28 4-pin 커넥터 케이블 연결

- M5 Female 마운팅 홀 나사

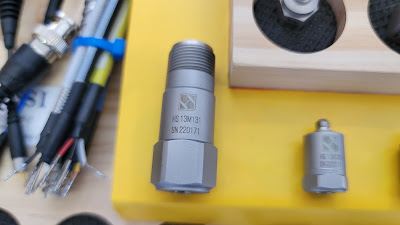

한국센서 HS 13M131 모델 - 산업용

- 1축 진동센서 (가속도센서, 가속도계) : Z 방향 진동측정

- IEPE (ICP, CCLD, CCP, Isotron, Deltatron, AcoTron, Piezotron) 타입

- 100 mV/g (10.2 mV/m/s^2) 감도

- +/- 50 g pk 측정범위

- 압전소자 Ceramic

- Shear 타입

- -54도 ~ 121도 사용 온도범위

- 0.5 ~ 15000 Hz 주파수 측정 범위 (선형 범위)

- Stainless Steel 하우징으로 내구성 우수

- 46 mm * 19.6 mm 사이즈

- 48.5 그램 무게

- 2pin 탑 커넥터 케이블 연결

- 1/4-28 Female 마운팅 홀 나사

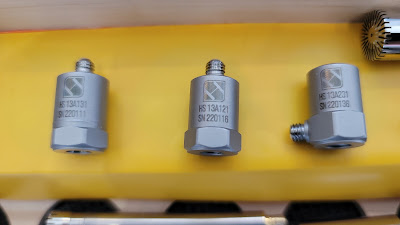

한국센서 HS 13A131 모델 - 연구용

- 1축 진동센서 (가속도센서, 가속도계) : Z 방향 진동측정

- IEPE (ICP, CCLD, CCP, Isotron, Deltatron, AcoTron, Piezotron) 타입

- 100 mV/g (10.2 mV/m/s^2) 감도

- +/- 50 g pk 측정범위

- 압전소자 Ceramic

- Shear 타입

- -40도 ~ 121도 사용 온도범위

- 0.5 ~ 10000 Hz 주파수 측정 범위 (선형 범위)

- Stainless Steel 하우징으로 내구성 우수

- 23.4 mm * 14.5 mm 사이즈

- 14.5 그램 무게

- M5 탑 커넥터 케이블 연결

- M5 Female 마운팅 홀 나사


한국센서 HS 13A121 모델 - 연구용

- 1축 진동센서 (가속도센서, 가속도계) : Z 방향 진동측정

- IEPE (ICP, CCLD, CCP, Isotron, Deltatron, AcoTron, Piezotron) 타입

- 10 mV/g (1.02 mV/m/s^2) 감도

- +/- 500 g pk 측정범위

- 압전소자 Ceramic

- Shear 타입

- -40도 ~ 121도 사용 온도범위

- 2 ~ 12000 Hz 주파수 측정 범위 (선형 범위)

- Stainless Steel 하우징으로 내구성 우수

- 23 mm * 13.5 mm 사이즈

- 11.5 그램 무게

- M5 탑 커넥터 케이블 연결

- M5 Female 마운팅 홀 나사


한국센서 HS 13A231 모델 - 연구용

- 1축 진동센서 (가속도센서, 가속도계) : Z 방향 진동측정

- IEPE (ICP, CCLD, CCP, Isotron, Deltatron, AcoTron, Piezotron) 타입

- 100 mV/g (10.2 mV/m/s^2) 감도

- +/- 50 g pk 측정범위

- 압전소자 Ceramic

- Shear 타입

- -40도 ~ 121도 사용 온도범위

- 0.5 ~ 10000 Hz 주파수 측정 범위 (선형 범위)

- Stainless Steel 하우징으로 내구성 우수

- 19 mm * 14.5 mm 사이즈

- 15.5 그램 무게

- M5 사이드 커넥터 케이블 연결

- M5 Female 마운팅 홀 나사




한국센서 HS 13A221 모델 - 연구용

- 1축 진동센서 (가속도센서, 가속도계) : Z 방향 진동측정

- IEPE (ICP, CCLD, CCP, Isotron, Deltatron, AcoTron, Piezotron) 타입

- 10 mV/g (1.02 mV/m/s^2) 감도

- +/- 500 g pk 측정범위

- 압전소자 Ceramic

- Shear 타입

- -40도 ~ 121도 사용 온도범위

- 2 ~ 12000 Hz 주파수 측정 범위 (선형 범위)

- Stainless Steel 하우징으로 내구성 우수

- 17.2 mm * 13.5 mm 사이즈

- 11.2 그램 무게

- M5 사이드 커넥터 케이블 연결

- M5 Female 마운팅 홀 나사

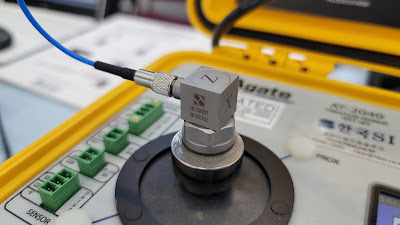

한국센서 HS 33A221 모델 - 연구용

- 소형 3축 진동센서 (가속도센서, 가속도계) : X, Y, Z 방향 진동측정

- IEPE (ICP, CCLD, CCP, Isotron, Deltatron, AcoTron, Piezotron) 타입

- 10 mV/g (1.02 mV/m/s^2) 감도

- +/- 500 g pk 측정범위

- 압전소자 Ceramic

- Shear 타입

- -40도 ~ 121도 사용 온도범위

- 1 ~ 5000 Hz 주파수 측정 범위 (선형 범위)

- Stainless Steel 하우징으로 내구성 우수

- 10.5 mm * 10.5 mm * 10.5 mm 사이즈

- 8.5 그램 무게

- 1/4-28 4-pin 커넥터 케이블 연결

- Adhesive 마운팅 (본드, 접착제 등 사용)


한국센서 HS 21S125 모델 - 연구용

- Class1 정밀형 마이크로폰

- IEPE (ICP, CCLD, CCP, Isotron, Deltatron, AcoTron, Piezotron) 타입

- 50 mV/Pa 감도

- 1/2인치 자유음장형타입 (Free-Field)

- 17 dB ~ 146 dB 측정 범위

- -40도 ~ 80도 사용 온도범위

- 3.75 ~ 20000 Hz 주파수 측정 범위 (선형 범위)

- Stainless Alloy 하우징으로 내구성 우수

- 13.2 mm * 85.3 mm 사이즈

- 35 그램 무게

- BNC jack 커넥터 케이블 연결



** 진동소음 측정에 필요한 진동센서 (가속도센서, 가속도계)와 마이크로폰, 소음진동FFT분석기, 임팩트해머, 가진기, 소음계, 진동계, 진동시험기, 진동소음측정장비, 진동소음센서교정기 등 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
