마사지기 인체 전달 진동 측정 테스트 with SpectraDAQ-200, SpectraPLUS-SC 소음진동분석시스템, HS 13A131 1축 진동센서, 가속도계, 가속도센서

-
소음, 진동, 힘, 압력, 수중소음 분석 및 측정용 SpectraDAQ-200 2채널 DAQ 하드웨어, SpectraPLUS-SC 소프트웨어, HS 13A131 1축 정밀 진동센서(가속도계, 가속도센서)를 이용하여 마사지기의 인체 전달 진동을 측정 해 보았습니다.



https://youtu.be/e9N3vbhhpNE

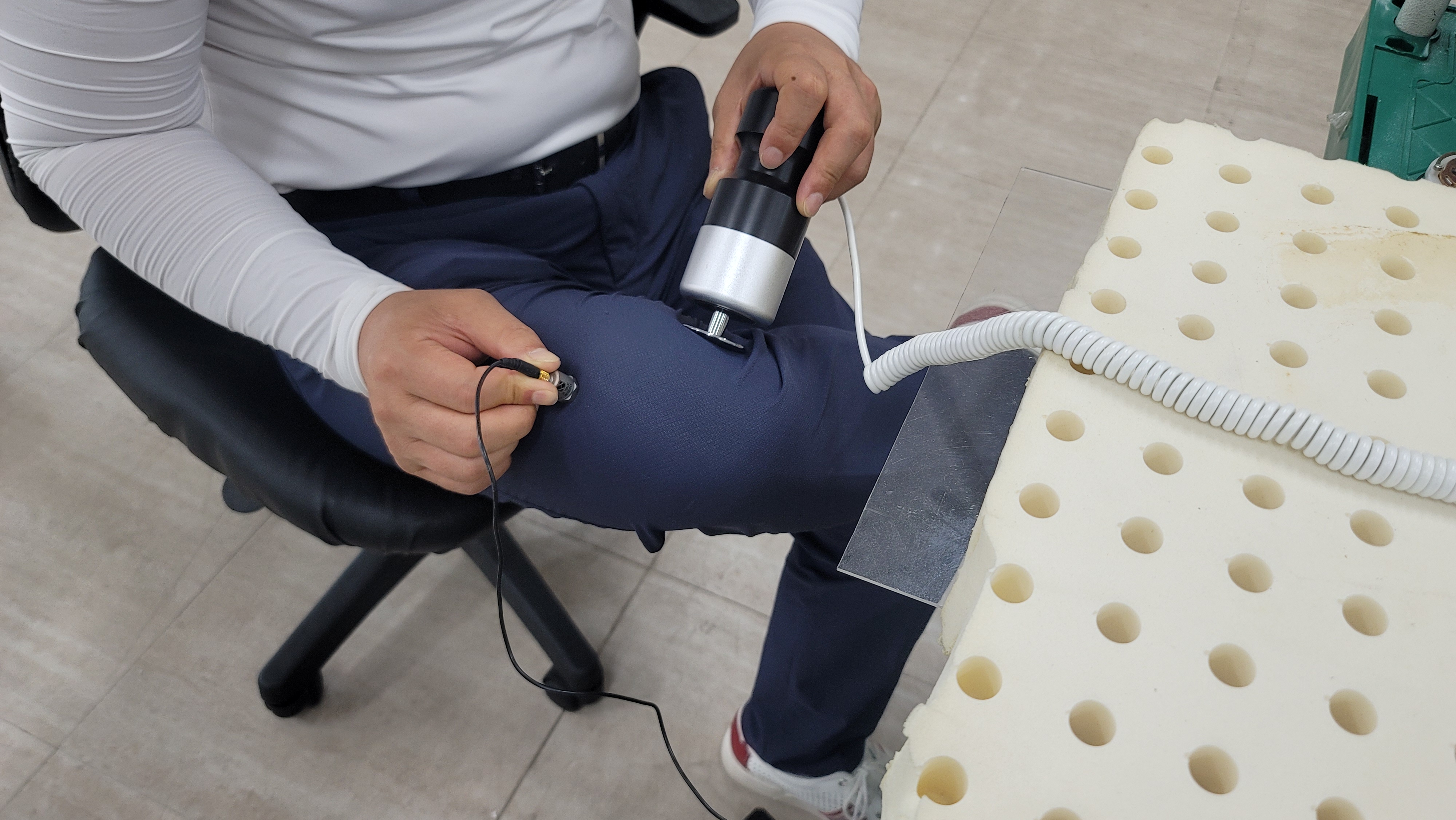

[마사지기 진동측정 테스트 모습]





[SpectraDAQ-200 소음, 진동, 힘, 압력, 수중소음 등 분석 DAQ 하드웨어]

- 입력 채널 : 2 ch (BNC 커넥터)

- 출력 채널 : 2 output channels (1 BNC mono, 1 3.5 mm stereo jack)

- 디지털 입출력 : 3 Input, 3 Output (RJ45 connectors) - 자동화 릴레이 연결로 제품 양불판정시 사용

- 분해능 : 24 bit

- 샘플링 : up to 192 kHz

- 입력 전압 범위 조정 가능 : +/-10V, +/-2.5, +/-625mV, +/-156mV

- ICP, IEPE, CCLD, CCP, Deltatron, Isotron 타입 센서 바로 연결 가능

- 연결 : USB 3.0 타입


[SpectraPLUS-SC 소음, 진동, 힘, 압력, 수중소음 등 분석 소프트웨어]

- 소음, 진동, 힘, 압력, 수중소음 (수중음향) 측정 및 분석

- 실시간 시간(타임) 분석 (Real time mode) 및 주파수 FFT 분석 (Spectrum)

- 옥타브 분석 (Octave analysis : 1/1, 1/3, to 1/96)

- 트리거 기능 (Triggering)

- 주파수 화면 캡처 (Overlays)

- 피크 홀더 (Peak hold)

- 마이크로폰 보정 (Mic compensation)

- A, B, C 웨이팅 (Spectral weighting)

- 고유진동수 FRF 분석 (Real and complex Transfer Functions, Coherence, Average, Cross spectrum)

- 적분기능 (속도, 변위 단위 변경)

- 함수 발생 기능 (Signal Generator Utility, 핑크 및 화이트 노이즈 (Pink/White noise) 등)


[HS 13A131 진동가속도센서]

- 1축 진동센서 (가속도센서, 가속도계) : Z 방향 진동측정

- IEPE (ICP, CCLD, CCP, Isotron, Deltatron, AcoTron, Piezotron) 타입

- 100 mV/g (10.2 mV/m/s^2) 감도

- +/- 50 g pk 측정범위

- 압전소자 Ceramic

- Shear 타입

- -40도 ~ 121도 사용 온도범위

- 0.5 ~ 10000 Hz 주파수 측정 범위 (선형 범위)

- Stainless Steel 하우징으로 내구성 우수

- 23.4 mm * 14.5 mm 사이즈

- 14.5 그램 무게

- M5 탑 커넥터 케이블 연결

- M5 Female 마운팅 홀 나사




** 진동. 소음, 힘, 압력 등 측정에 필요한 분석기, 진동센서 (가속도센서, 가속도계), 마이크로폰, 임팩트해머, 가진기, 소음계, 진동계, 진동시험기, 진동소음측정장비, 진동소음센서교정기 등 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
