USB 2채널 소음진동분석기 485B39와 SpectraPLUS-SC 소프트웨어 연결 테스트 with HS 13A131 가속도센서, VC-01 진동센서교정기

-

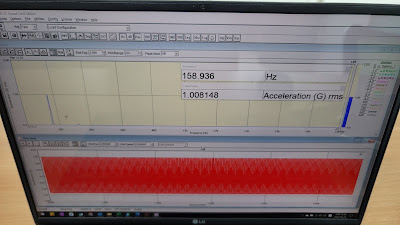

USB 2채널 소형 미니 소음진동분석DAQ TMS 485B39 와 SpectraPLUS-SC 소음진동분석소프트웨어를 연결하면 정확한 진동신호를 측정할 수 있는지 가속도센서 13A131과 진동센서교정기 VC-01을 사용하여 작동테스트를 해보았습니다.


https://youtu.be/n5onLzq-o_U

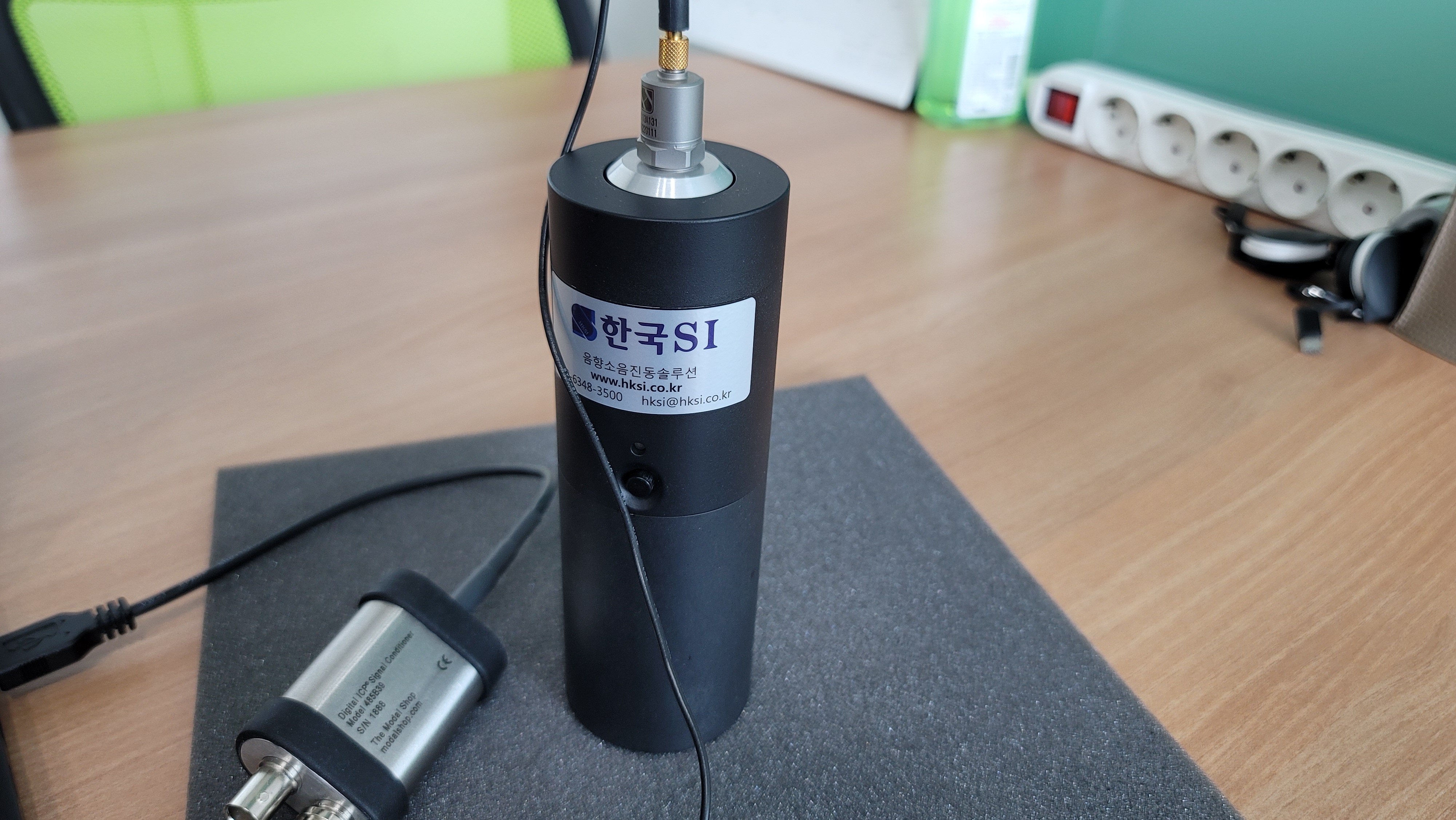

[485B39 USB 2채널하드웨어, SpectraPLUS-SC 소음진동분석소프트웨어, 진동가속도센서 (가속도계) HS 13A131, 진동센서교정기 VC-01 연결 모습]

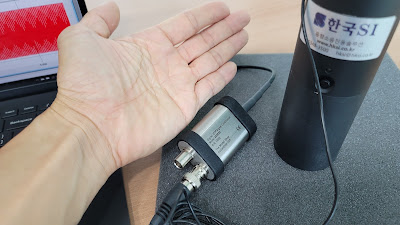

[테스트에 사용한 USB 2채널하드웨어 485B39, 손과 사이즈 비교]




- 모델 : 485B39 digital ICP USB signal conditioner (시그널컨디셔너) DAQ

- 제조사 : PCB Piezotronics (TMS, The Modal Shop)

- 채널 : 2ch (BNC jacks 커넥터)
- 분해능 : 24 bit internal ADC

- 전원 : USB powered

- 연결 센서 타입 : ICP, CCLD, CCP, Isotron, Deltatron, AcoTron, Piezotron, 전압출력 타입

- 입력 전압 범위 : +/- 10 Vpk
- 주파수 범위 : 0.8 ~ 20,700 Hz
- 사용온도 범위 : -10 ~ 80도
- 지원 샘플링 : 48, 44.1, 32, 22.05, 16, 11.025, 8 kHz
- 사이즈 : H 19 * W 39 * L 60 mm
- 무게 : 125 그램


[테스트에 사용한 SpectraPLUS-SC 소음, 진동, 힘, 압력 등 분석 소프트웨어]






- 모델 : SpectraPLUS-SC 소프트웨어

- 소음, 진동, 힘, 압력, 수중소음 (수중음향) 측정 및 분석

- 실시간 시간(타임) 분석 (Real time mode) 및 주파수 FFT 분석 (Spectrum)

- 옥타브 분석 (Octave analysis : 1/1, 1/3, to 1/96)

- 트리거 기능 (Triggering)

- 주파수 화면 캡처 (Overlays)

- 피크 홀더 (Peak hold)

- 마이크로폰 보정 (Mic compensation)

- A, B, C 웨이팅 (Spectral weighting)

- 고유진동수 FRF 분석 (Real and complex Transfer Functions, Coherence, Average, Cross spectrum)

- 적분기능 (속도, 변위 단위 변경)

- 함수 발생 기능 (Signal Generator Utility, 핑크 및 화이트 노이즈 (Pink/White noise) 등)


[테스트에 사용한 진동센서 (가속도계, 가속도센서) HS 13A131]



- 모델 : HS 13A131

- 1축 진동센서 (가속도센서, 가속도계) : Z 방향 진동측정

- IEPE (ICP, CCLD, CCP, Isotron, Deltatron, AcoTron, Piezotron) 타입

- 100 mV/g (10.2 mV/m/s^2) 감도

- +/- 50 g pk 측정범위

- 압전소자 Ceramic

- Shear 타입

- -40도 ~ 121도 사용 온도범위

- 0.5 ~ 10000 Hz 주파수 측정 범위 (선형 범위)

- Stainless Steel 하우징으로 내구성 우수

- 23.4 mm * 14.5 mm 사이즈

- 14.5 그램 무게

- M5 탑 커넥터 케이블 연결

- M5 Female 마운팅 홀 나사


[테스트에 사용한 진동센서교정기 VC-01]



- 모델 : VC-01 휴대용 진동센서 교정기

- 간단하고 빠른 작동

- 작고, 가벼워 휴대성이 높음

- 전원 자동 OFF 기능 (1분)

- 진동 가속도 진폭 (Acceleration Amplitude (RMS)) : 9.81 m/s^2 (1g)

- 진동 속도 진폭 (Velocity Amplitude (RMS)) : 9.81 mm/s

- 진동 변위 진폭 (Displacement Amplitude (RMS)) : 9.81 μm

- 진동 발생 주파수 (Vibration Frequency) : 159.2 Hz

- 출력 파형 (Output waveform) : Sine waveform

- 올릴 수 있는 진동센서 무게 (Maximum Load) : 100 Gram

- 사이즈 (Size) : Φ52×155 mm

- 무게 (Weight) : 600 gram


** 소음진동 측정 및 분석에 필요한 하드웨어, 소프트웨어, 진동센서, 가속도계, 가속도센서, 마이크로폰, 가진기, 임팩트해머 (충격해머), 진동계, 소음계, 진동시험기, 진동교구, 진동센서교정장비, 소음센서교정기, 진동실험기구 (EVT), 소음진동 FFT 옥타브 등 분석장비 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
