한국센서 HS 13A131 진동가속도센서 (가속도계)가 정확한 진동 측정을 할 수 있는지 VC-01 진동센서 교정기, 485B39 2채널 소음진동분석기, SpectraPLUS-SC 소음진동분석소프트웨어를 이용하여 영상과 같이 확인을 해 보았습니다. https://youtu.be/zNsiIa5fsAM [한국센서 HS 13A131 진동가속도센서 (가속도계) 테스트를 위한 장비 구성 with 485B39 2채널소음진동하드웨어, SpectraPLUS-SC 소음진동소프트웨어, VC-01 진동센서 교정기] [한국센서 HS 13A131 진동가속도센서 (가속도계)] - 모델 : HS 13A131 - 1축 진동센서 (가속도센서, 가속도계) : Z 방향 진동측정 - IEPE (ICP, CCLD, CCP, Isotron, Deltatron, AcoTron, Piezotron) 타입 - 100 mV/g (10.2 mV/m/s^2) 감도 - +/- 50 g pk 측정범위 - 압전소자 Ceramic - Shear 타입 - -40도 ~ 121도 사용 온도범위 - 0.5 ~ 10000 Hz 주파수 측정 범위 (선형 범위) - Stainless Steel 하우징으로 내구성 우수 - 23.4 mm * 14.5 mm 사이즈 - 14.5 그램 무게 - M5 탑 커넥터 케이블 연결 - M5 Female 마운팅 홀 나사 [VC-01 진동센서 교정기] - 모델 : VC-01 휴대용 진동센서 교정기 - 간단하고 빠른 작동 - 작고, 가벼워 휴대성이 높음 - 전원 자동 OFF 기능 (1분) - 진동 가속도 진폭 (Acceleration Amplitude (RMS)) : 9.81 m/s^2 (1g) - 진동 속도 진폭 (Velocity Amplitude (RMS)) : 9.81 mm/s - 진동 변위 진폭 (Displacement Amplitude (RMS)) : 9.81 μm - 진동 발생 주파수 (Vibration Frequency) : 159.2 Hz - 출력 파형 (Output waveform) :...

USB 2채널 소형 미니 소음진동분석DAQ TMS 485B39 와 SpectraPLUS-SC 소음진동분석소프트웨어를 연결하면 정확한 진동신호를 측정할 수 있는지 가속도센서 13A131과 진동센서교정기 VC-01을 사용하여 작동테스트를 해보았습니다. https://youtu.be/n5onLzq-o_U [485B39 USB 2채널하드웨어, SpectraPLUS-SC 소음진동분석소프트웨어, 진동가속도센서 (가속도계) HS 13A131, 진동센서교정기 VC-01 연결 모습 ] [테스트에 사용한 USB 2채널하드웨어  485B39 , 손과 사이즈 비교 ] - 모델 : 485B39 digital ICP USB signal conditioner (시그널컨디셔너) DAQ - 제조사 : PCB Piezotronics (TMS, The Modal Shop) - 채널 : 2ch (BNC jacks 커넥터) - 분해능 : 24 bit internal ADC - 전원 : USB powered - 연결 센서 타입 :  ICP,  CCLD , CCP, Isotron, Deltatron, AcoTron, Piezotron, 전압출력 타입 - 입력 전압 범위 : +/- 10 Vpk - 주파수 범위 : 0.8 ~ 20,700 Hz - 사용온도 범위 : -10 ~ 80도 - 지원 샘플링 : 48, 44.1, 32, 22.05, 16, 11.025, 8 kHz - 사이즈 : H 19 * W 39 * L 60 mm - 무게 : 125 그램  [테스트에 사용한 SpectraPLUS-SC 소음, 진동, 힘, 압력 등 분석 소프트웨어 ]   - 모델 : SpectraPLUS-SC 소프트웨어 - 소음, 진동, 힘, 압력, 수중소음 (수중음향) 측정 및 분석 - 실시간 시간(타임) 분석 (Real time mode) 및   주파수 FFT 분석 (Spectrum) - 옥타브 분석 (Octave analysis : 1/1, 1/3,...

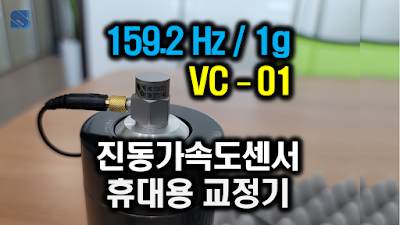

진동센서 (가속도센서, 가속도계)의 이상유무 또는 감도 값을 빠르고 쉽게 확인할 수 있는 VC-01 휴대용 교정기의 성적서, 외관, 배터리 설치 및 작동방법 등을 다음 영상에서 볼 수 있습니다. https://youtu.be/u8H7-ttp23Y VC-01 진동센서 (가속도센서, 가속도계) 휴대용 교정기  특징 - 간단하고 빠른 작동 - 작고, 가벼워 휴대성이 높음 - 전원 자동 OFF 기능 (1분) - 진동 가속도 진폭 (Acceleration Amplitude (RMS)) : 9.81 m/s^2 (1g) - 진동 속도 진폭 (Velocity Amplitude (RMS)) : 9.81 mm/s - 진동 변위 진폭 (Displacement Amplitude (RMS)) : 9.81 μm - 진동 발생 주파수 (Vibration Frequency) : 159.2 Hz - 출력 파형 (Output waveform) : Sine waveform - 올릴 수 있는 진동센서 무게 (Maximum Load) : 100 Gram - 사이즈 (Size) : Φ52×155 mm - 무게 (Weight) : 600 gram VC-01 진동센서 (가속도센서, 가속도계) 휴대용 교정기의 케이스, 센서 설치부, 배터리 설치부, 성적서 등  사진 ** 진동센서 교정기, 가속도계, 가속도센서, 마이크로폰, 가진기, 임팩트해머 (충격해머), 진동계, 소음계, 진동시험기, 진동교구, 진동실험기구 (EVT), 소음진동 FFT 옥타브 등 분석장비  선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
