콘덴서 마이크로폰 테스트 with 시그널컨디셔너, 멀티미터 (소리측정센서, 소음센서, Microphone)

-
소음과 음향 측정에 많이 사용되고 있는 콘덴서 마이크로폰 (Condenser microphone)은 보통 고가의 소음진분석장비에 연결하여 신호를 계측합니다. 하지만, 이와 같은 장비가 없다면 어떤 방법으로 콘덴서 마이크로폰을 테스트하고 신호를 받을 수 있을까요?

방법은 생각보다 간단합니다. 전압을 읽을 수 있는 DAQ하드웨어와 마이크로폰 중간에 시그널컨디셔너라는 장치를 사용하면 됩니다.

아래는 "콘덴서 마이크폰 + 시그널컨디셔너 + 멀티미터"를 이용하여 소리를 측정하는 테스트 영상입니다.



https://youtu.be/T6-0rgMpHY8

[콘덴서 마이크로폰, 시그널컨디셔너, 멀티미터를 이용한 소리테스트 모습]

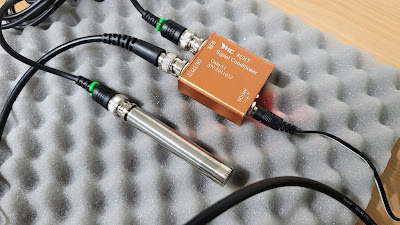

[테스트에 사용한 마이크로폰, 시그널컨디셔너]

● 콘덴서 마이크로폰 (소음센서, 소리측정센서)

- 모델 : HS 21S125

- 등급 : Class1

- 사이즈 : 1/2인치

- 감도값 : 50 mV/g

- 주파수 범위 : 3.75 Hz ~ 20,000 Hz

- IEPE, ICP, CCLD, CCP, Isotron, Deltatron 타입

- Free-Field 자유음장형

- 무게 : 35 그램

- BNC 커넥터

- KOLAS 인증


● 시그널컨디셔너 (Signal Conditioner)

- 모델 : 8201T

- IEPE, ICP, CCLD, CCP, Isotron, Deltatron 타입 마이크로폰, 진동센서(가속도센서, 가속도계) 등 전압 (24VDC 및 정전류 (4mA) 공급 기능

- 0.3 Hz ~ 100 Hz 주파수 범위



** 음향소음진동 측정에 필요한, 정밀형 콘덴서 마이크로폰, 시그널컨디셔너, 진동센서(가속도계, 가속도센서), 진동소음센서 교정기, 가진기, 임팩트해머 (충격해머, 타격망치), 진동계, 소음계, 진동시험기, 진동교구, 진동실험기구 (EVT), 소음진동분석장비 등 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
