소형 미니 진동발생 가진기 Shaker EVT-1000, 파워앰프 PA-100 연결 및 작동법

-
이미지
진동발생 실험을 할 수 있는 EVT-1000 가진기(shaker, excite) , PA-100 파워앰프의 기본 연결법과 작동법 입니다. https://youtu.be/ecB2EeMrPKw?si=V02SkuvcI2h-qbdD ** 응용분야 : 간단한 진동실험, 진동센서(가속도계, 가속도센서) 테스트, 진동발생 및 가진이 필요한 테스트 등에 사용 [한국SI ] 음향 소음 진동 솔루션 전화 : 02-6348-3500 메일 : hksi@hksi.co.kr 웹사이트 : www.hksi.co.kr 블로거 : https://blog.naver.com/suya309 전문분야 : 소음진동분석장비, 가속도계(가속도센서), 진동센서, 마이크로폰, 가진기, 임팩트해머(충격해머), 음향공진검사기, 소음계, 진동계, 진동공진실험기구(EVT), 진동시험기, 진동센서교정기 #진동발생실험 #소형가진기 #EVT1000
댓글 쓰기

진동측정, 소음측정, 옥타브분석을 위한 SpectraPLUS-RT 사용법 Microphone, Accelerometer, Noise Vibration Octave Analysis

-

진동소음분석, 진동소음레벨측정, 옥타브분석, 주파수분석을 간하게 할 수 있는 SpectraPLUS-RT 소프트웨어 사용법 영상입니다.

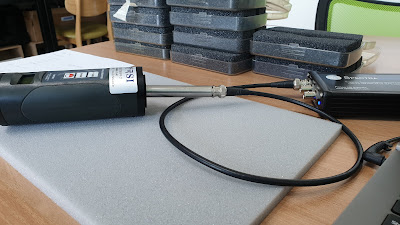

[SpectraPLUS 소음 측정 테스트 사진]







[진동소음 분석 장비 특징]
● SpectraPLUS-RT 소프트웨어
- 마이크로폰 (Microphone), 진동센서 (Accelerometer, 가속도센서, 가속도계), 하이드로폰 (Hydrophone), 기타 센서 (Custom) 감도 값 설정 가능
- 소음, 진동, 수중소음 등 실시간 옥타브 (Octave) 분석, 측정, 저장 가능
- 소음, 진동, 수중소음 등 실시간 레벨 분석, 측정, 저장 가능
- FFT 분석 (Narrowband)
- 옥타브 분석 (Octave analysis : 1/1, 1/3)
- 화면 캡처 (Overlays)
- 피크 홀더 (Peak hold)
- Flat (linear), A, B, C 웨이팅 (Spectral weighting)
- 레코딩 기능 (Wave 파일 저장)
- 함수 발생 기능 (Signal Generator Utility, Pink/White noise, 1 kHz Tone, Frequency Sweep, Frequency Step, Level Sweep)

● SpectraDAQ-200 하드웨어
- 입력 채널 : 2 input channels, 2 BNC (single ended)
- 출력 채널 : 2 output channels (1 BNC mono, 1 3.5 mm stereo jack)
- 디지털 입출력 : 3 Input, 3 Output (RJ45 connectors)
- 분해능 : 24 bit
- 샘플링 : up to 192 kHz
- 입력 전압 범위 조정 가능 : +/-10V, +/-2.5, +/-625mV, +/-156mV
- ICP, IEPE, CCLD, CCP, Deltatron, Isotron 센서 직접 연결 with 4mA
- 연결 : USB 3.0

● SpectraPLUS와 함께 사용 가능한 마이크로폰 교정기 (소음센서 교정기, 소음계 교정기, 음향센서 교정기, Microphone Sound Calibrator)
BKSV B&K Type 4231, GRAS 42AG, SC-1, Norsonic Nor1255, PCB CAL200, Larson Davis LD CAL200, CAL250, CAL150, CEM SC-05, Rora CA111, Deltaohm HD2020, Calaxy Audio CM-C200, NTI 600-000-394, CRY, CRYSOUND CRY5611, RS PRO SLC 1356, PEC-SC 43, HD2024C, MG (Microtech Gefell) 4010, AcoustiCHEK Calibrator, SC-942, CASTLE GA601, REED R8090 등

● SpectraPLUS와 함께 사용 가능한 소음센서 (마이크로폰), 진동 가속도센서 (가속도계) 타입 및 제조사
- 사용 가능한 센서 타입 : ICP, IEPE, CCLD, CCP, Deltatron, Isotron, 전압 출력 방식
- 사용 가능한 마이크로폰, 진동 가속도센서 제조사 : MMF, YMC, Dytran, Kistler, PCB Piezotronics, ENDVECO, B&K (BKSV), IMI, CTC, SKF, Hansford, STI, TE, Omega, Honeywell, Wilcoxon, Onosokki, Sinocera, Ronds, Althensensors, ASC, DJB, Deltaohm, Picotech, Yokogawa, GRAS, SKC, CRY, BKSV (B&K), MG (Microtech Gefell)


** 진동소음측정기, 옥타브분석기 / 소음진동FFT분석기 / 가속도계 (진동센서, 가속도센서, Accelerometer) / 마이크로폰 (Microphone) / 임팩트해머 (Impact Hammer) / 가진기 (Shaker) / 휴대용 정밀 소음계 (Sound Level Meter) / 힘센서 / 압력센서 / 진동계 (Vibration Meter) 등 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
