컴퓨터, 노트북, 랩탑 진동 측정 with 진동분석기, 가속도센서 (가속도계) - Computer Vibration Measurement

-



SpectraPLUS 소음진동분석기와 13A131 진동가속도센서 (가속도계)를 사용하여 노트북(컴퓨터, 랩탑)에서 발생하는 진동이 측정 가능한지 테스트를 해 보았습니다.

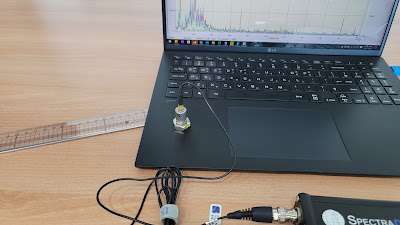

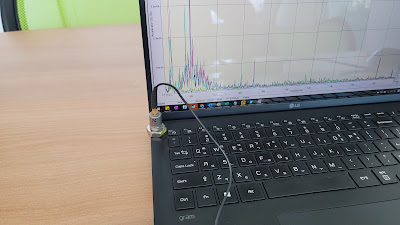

[노트북 진동 측정 모습]

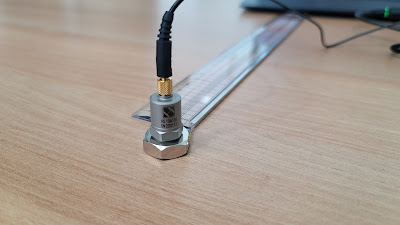

[노트북 진동 측정에 사용한 진동가속도센서 (가속도계) : HS 13A131]


[노트북 진동 측정에 사용한 소음진동분석 하드웨어 : SpectraDAQ-200]


[노트북 진동 측정에 사용한 소음진동분석 소프트웨어 : SpectraPLUS-SC]


[노트북 진동 측정 결과 : 바닥노이즈 진동(초록색) vs 터치패드왼쪽 진동(파란색) vs 키보드 왼쪽 상단 진동(보라색)]

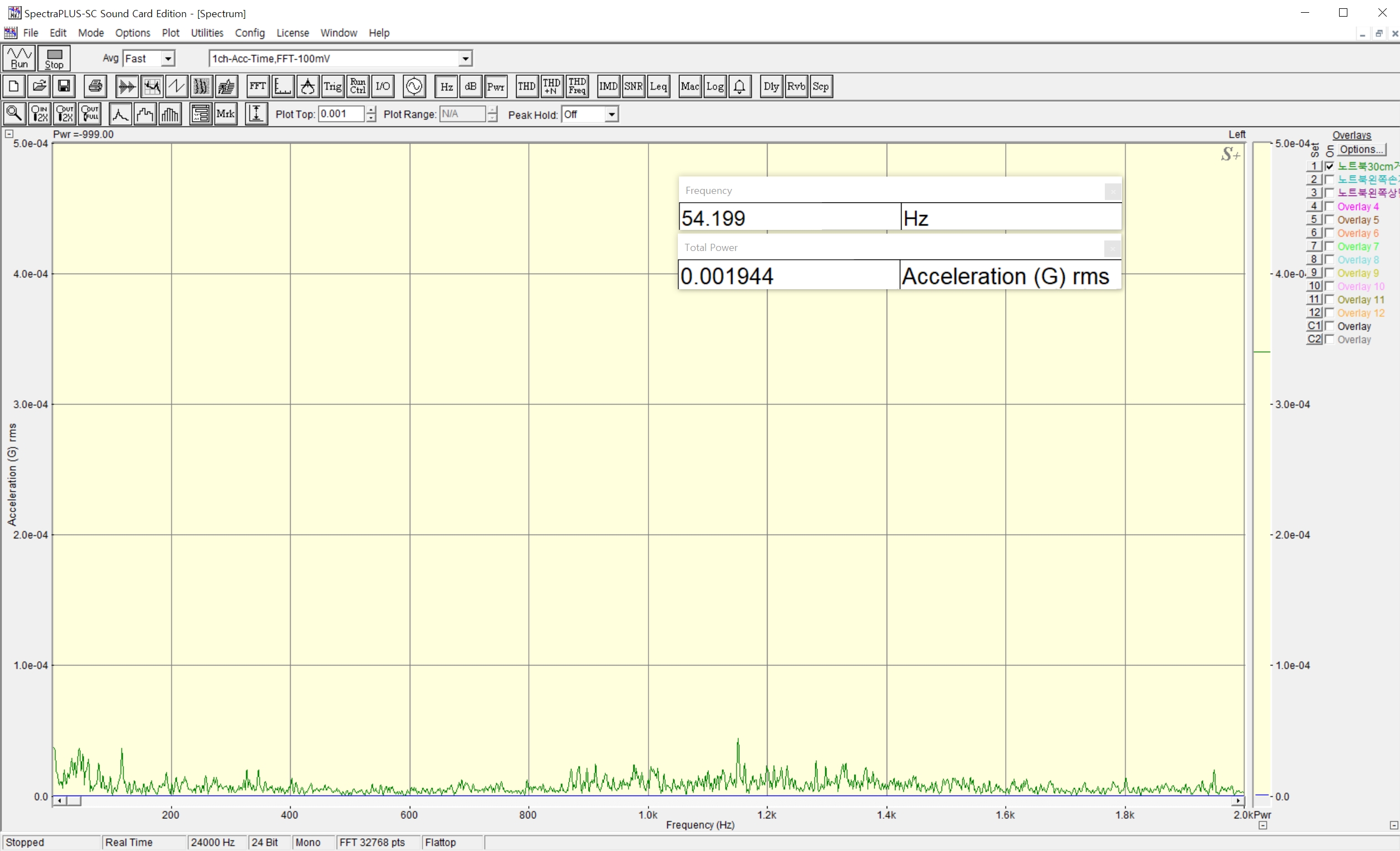

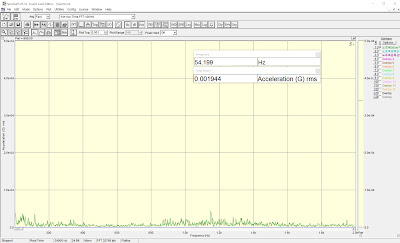

[노트북 진동 측정 결과 : 바닥노이즈 진동(초록색)]



[노트북 터치패드왼쪽 진동 측정 결과 : 터치패드왼쪽 진동(파란색) vs 바닥노이즈 진동(초록색)]




[노트북 키보드 왼쪽 상단 진동 측정 결과 : 키보드 왼쪽 상단 진동(보라색) vs 바닥노이즈 진동(초록색)]






** 컴퓨터, 노트북, 랩탑, 컴퓨터부속품, 각종 전자부품 등의 진동소음 측정 및 분석을 위한 장비, 진동센서(가속도센서, 가속도계), 마이크로폰 등 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
