800도씨 고온용 프로브 마이크로폰 GRAS 40SC, 엔진소음, 배기구소음, Probe Microphones

-


GRAS 40SC 프로브 마이크로폰 (Probe Microphones / CCP, IEPE, ICP, CCLD 타입) 구성품과 사용법을 아래 영상에서 보실 수 있습니다.

참고로 GRAS 프로브 마이크로폰은 작은 인클로저, 가혹한 관경 및 음원에 매우 가까운 곳에서 소음을 측정하기 위한 작고 컴팩트한 장치입니다. 프로브 끝의 높은 음향 입력 임피던스는 음향필드에 미치는 영향을 최소화하며, 160mm 스테인리스강 프로브는 최대 800도씨의 높은 온도를 견딜 수 있도록 설계 되었습니다.

https://youtu.be/o6P7YCgAiEA


[GRAS 40SC 프로브 마이크로폰 응용분야]
- 음향임피던스 측정 (Acoustic-impedance measurements)
- 배기 시스템 소음 측정 (Exhaust system measurements)
- 근접소음 측정 (Near-field measurements)
- 온도가 높은 곳 소음 측정 (Measurements at high temperatures)
- 소형 인클로저 내 음압 및 소음 측정 (Pressure-distribution measurements in small enclosures)


[GRAS 40SC 프로브 마이크로폰 사용]
- 타입 ; 0V / CCP, IEPE, CCLD, ICP 등
- 주파수 범위 : 2 Hz ~ 8 kHz
- 측정 범위 : 40 ~ 160 dB
- 감도 : 3 mV/Pa
- 규격 : IEC 61094-4 Compliance / WS3P
- 사용온도 범위 : - 25 ~ 800 도씨
- CE/RoHS compliant/WEEE registered
- 무게 : 40 그램

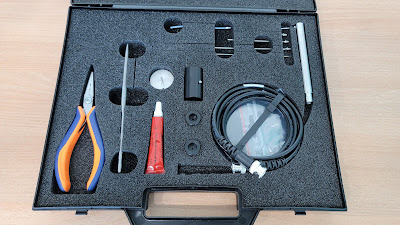

[GRAS 40SC 프로브 마이크로폰 구성품]



- Piers YY004
- File YY005
- Silcone Grease MI0016
- Heat Sink and Tool GR267
- Calibration Coupler RA0326
- Calibration Adapter GR0266
- Calibration Adapter GR0265
- Stainless-steel Probes and Flexible Probes
- 40SC 마이크로폰
- BNC 케이블
- Flexible Probes 여분


** 음향, 소음 측정에 필요한 제조사별 (GRAS, B&K, PCB, MG 등) 정밀형 마이크로폰, 소음분석시스템 등 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
