소형 미니 진동발생 가진기 Shaker EVT-1000, 파워앰프 PA-100 연결 및 작동법

-
이미지
진동발생 실험을 할 수 있는 EVT-1000 가진기(shaker, excite) , PA-100 파워앰프의 기본 연결법과 작동법 입니다. https://youtu.be/ecB2EeMrPKw?si=V02SkuvcI2h-qbdD ** 응용분야 : 간단한 진동실험, 진동센서(가속도계, 가속도센서) 테스트, 진동발생 및 가진이 필요한 테스트 등에 사용 [한국SI ] 음향 소음 진동 솔루션 전화 : 02-6348-3500 메일 : hksi@hksi.co.kr 웹사이트 : www.hksi.co.kr 블로거 : https://blog.naver.com/suya309 전문분야 : 소음진동분석장비, 가속도계(가속도센서), 진동센서, 마이크로폰, 가진기, 임팩트해머(충격해머), 음향공진검사기, 소음계, 진동계, 진동공진실험기구(EVT), 진동시험기, 진동센서교정기 #진동발생실험 #소형가진기 #EVT1000
댓글 쓰기

진동센서 감도값을 잘못 사용시 발생하는 현상, 어떻게 이 문제점를 진동분석 소프트웨어에서 해결 할까? Correct Vibration Sensor Sensitivity

-
진동가속도센서 (가속도계, Vibration Sensor, Accelerometer)의 감도값을 잘못 사용 하면 어떤 문제가 발생하는지? 그리고 이 문제점을 어떻게 해결하는지 아래 영상에서 확인 하실 수 있습니다.



https://youtu.be/EIuOQg0XUYo


​[진동가속도센서 감도값 사용방법 테스트 모습]

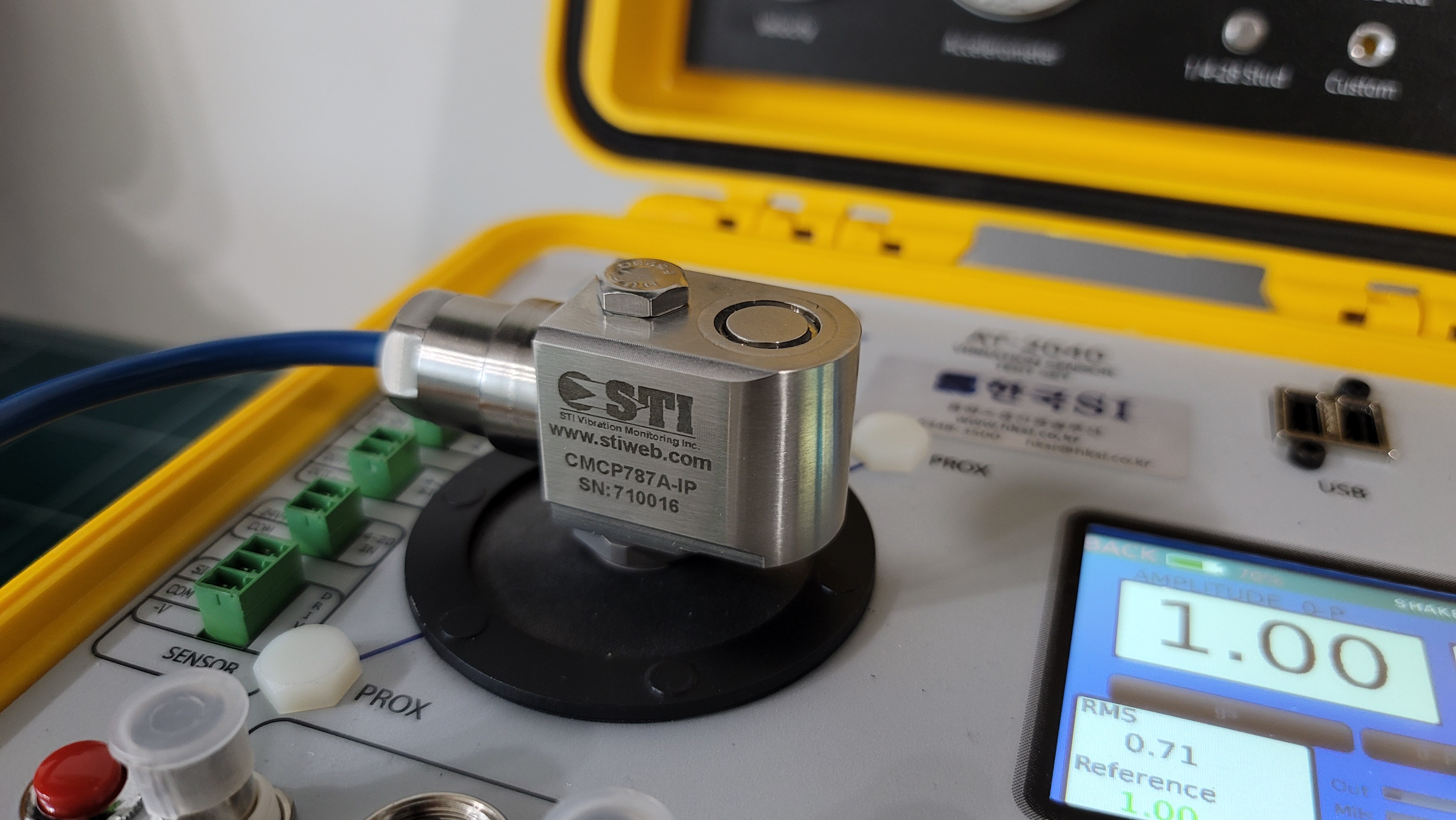

​[진동 테스트에 사용한 진동가속도센서 (가속도계) - STI CMCP787A-IP (100 mV/g, IP68 방수 타입)]


- 정밀형 가속도계 (Precision Side Accelerometer)

- 수중 진동 측정 100 m (Submersible to 100m (10 bar))

- 감도 100mV/g ±5%

- 온도범위 : 150° Max Temperature Range

- 측정범위 : ±80g Dynamic Range

- 케이블 타입 : PUR Cable

- 방폭등급 : Class 1 Division 2 Approved

- 방폭등급 : Class 1 Division 1 Approved with IS Barrier or Isolator

- 설치나사 : ¼”-28 UNF or M8x1.25 Captive Mounting Bolt

- IP등급 : Sealed to IP68


​[진동 테스트에 사용한 진동센서 휴대용교정기 - Agate AT-2040]


- 주파수 범위: 5 Hz ~ 10,000 Hz

- 진폭 범위 : 0 ~ 20 g pk

- 교정 가능한 센서 무게 : 800 grams

- 가속도, 속도, 변위 단위 설정 가능 : g pk, g RMS, m/s^2 pk, m/s^2 RMS, mm/s pk, mm/s RMS, in/s pk, in/s RMS, mils p-p, um p-p

- 주파수 단위 설정 가능 : Hz, CPM

- 무게 : 6.9 kg

- IEPE (ICP, CCLD, CCP, Isotron, Deltatron 등), Charge, Proximity, 4-20 mA 파워 소스 내장

- -24V proximity driver source, +24V source, 5-10V 파워 내장

- A2LA 인증 장비

- KOLAS 교정 인증 가능 (옵션)


​[진동 테스트에 사용한 트랜스미터 (Transmitter) - STI CMCP525-100-P]

​

- 진동가속도센서 (가속도계) 입력 (Accelerometer Input)
- 가속도 신호 출력 (Acceleration Output (g's))
- Transmitter or Monitor
- RMS or Peak Detection
- 100 mV/g 감도센서 입력
- 4-20 mA 전류 출력
- 2 Buffered Outputs
- 5 Selectable Ranges (가속도 범위 5, 10, 15, 20, or 25 g's)
- 센서 연결상태 체크 LED (Fault (OK) Detection)
- CSA & UL C1,D2
- DIN Rail Mount
- Optional HP & LP Filters


** CMCP525 트랜스미터 (Transmitter)와 함께 사용 가능한 진동센서 제조사 : MMF, YMC, Dytran, Kistler, PCB, ENDVECO, B&K (BKSV), IMI, CTC, SKF, Hansford, STI, TE, Omega, Honeywell, Wilcoxon, Onosokki, Sinocera, Ronds, Althensensors, ASC, DJB, Deltaohm, Picotech, Yokogawa, VibraSens 등



[진동 테스트에 사용한 소음진동측정분석 하드웨어 - SpectraDAQ-200]


- 입력 채널 : 2 input channels, 2 BNC (single ended)

- 출력 채널 : 2 output channels (1 BNC mono, 1 3.5 mm stereo jack)

- 디지털 입출력 : 3 Input, 3 Output (RJ45 connectors)

- 분해능 : 24 bit

- 샘플링 : up to 192 kHz

- 입력 전압 범위 조정 가능 : +/-10V, +/-2.5, +/-625mV, +/-156mV

- ICP, IEPE, CCLD, CCP, Deltatron, Isotron 센서 직접 연결 with 4mA

- 입력 전압 보호 : > +/-30 V

- 연결 : USB 3.0

- Drivers (Vista/Win7/8/10, x32 and x64) : MME (Windows Multimedia Extensions) / ASIO (Steinberg Audio Stream Input/Output)


[진동 테스트에 사용한 소음진동측정분석 소프웨어 - SpectraPLUS-SC]






- 실시간 분석 (Real time mode)

- 주파수 분석 (Spectrum)

- 시간 분석 (Time)

- 위상 화면 (Phase displays)

- FFT 분석 (Narrowband FFT sizes : up to 1,048,576 points)

- 옥타브 분석 (Octave analysis : 1/1, 1/3, to 1/96)

- 트리거 (Triggering)

- 마크 (Markers)

- 주파수 화면 캡처 (Overlays)

- 피크 홀더 (Peak hold)

- 마이크로폰 보정 (Mic compensation)

- A, B, C 웨이팅 (Spectral weighting)

- 고유진동수 FRF 분석 (Real and complex Transfer Functions, Coherence, Average, Cross spectrum)

- 함수 발생 기능 (Signal Generator Utility, Pink/White noise, Noise Burst, Frequency Sweep, Frequency Step, Level Sweep, 1 kHz tone, Multiple Tones, Saw, Square, Pulse, IMD test tones and User Defined WAV source. Can generate different signals in each channel)



** 음향, 소음, 진동 분석 및 측정 장비, 소프트웨어, 트랜스미터 (Transmitter), 진동센서(가속도센서, 가속도계), 마이크로폰, 임팩트해머, 소음계, 가진기, 변위센서 (레이즈, 광학식), 속도센서, 진동센서교정기, 소음계교정기, 마이크로폰교정기 등 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
