https://youtu.be/0cZwphAzCK8 Endevco사 MEMS 타입 진동 가속도센서 (가속도계) 감도 (sensitivity) 값을 AT-2040 진동센서 교정기와 MEMS-100 아답터를 이용하여 찾아 보았습니다. [한국SI ] 음향 소음 진동 솔루션 - 전화 : 02-6348-3500 - 메일 : hksi@hksi.co.kr - 웹사이트 : www.hksi.co.kr - 블로거 : https://blog.naver.com/suya309 - 전문분야 : 소음진동분석장비, 가속도계(가속도센서), 진동센서, 마이크로폰, 가진기, 임팩트해머(충격해머), 음향공진검사기, 소음계, 진동계, 진동공진실험기구(EVT), 진동시험기, 진동센서교정기 #MEMS진동센서감도 #MEMS가속도계감도 #MEMS가속도센서감도

진동가속도센서 (가속도계, Vibration Sensor, Accelerometer)의 감도값을 잘못 사용 하면 어떤 문제가 발생하는지? 그리고 이 문제점을 어떻게 해결하는지 아래 영상에서 확인 하실 수 있습니다. https://youtu.be/EIuOQg0XUYo ​  [진동가속도센서 감도값 사용방법  테스트 모습]   ​  [진동 테스트에 사용한 진동가속도센서 (가속도계) - STI CMCP787A-IP (100 mV/g, IP68 방수 타입) ] - 정밀형 가속도계 (Precision Side Accelerometer) - 수중 진동 측정 100 m (Submersible to 100m (10 bar)) - 감도 100mV/g ±5%  - 온도범위 : 150° Max Temperature Range  - 측정범위 : ±80g Dynamic Range  - 케이블 타입 : PUR Cable  - 방폭등급 : Class 1 Division 2 Approved  - 방폭등급 : Class 1 Division 1 Approved with IS Barrier or Isolator  - 설치나사 : ¼”-28 UNF or M8x1.25 Captive Mounting Bolt  - IP등급 : Sealed to IP68  ​  [진동 테스트에 사용한 진동센서 휴대용교정기 - Agate AT-2040 ] -  주파수 범위: 5 Hz ~ 10,000 Hz -  진폭 범위 : 0 ~ 20 g pk - 교정 가능한 센서 무게 :  800 grams - 가속도, 속도, 변위 단위 설정 가능 : g pk, g RMS, m/s^2 pk, m/s^2 RMS, mm/s pk, mm/s RMS, in/s pk, in/s RMS, mils p-p, um p-p - 주파수 단위 설정 가능 : Hz, CPM -  무게 : 6.9 kg -  IEP...

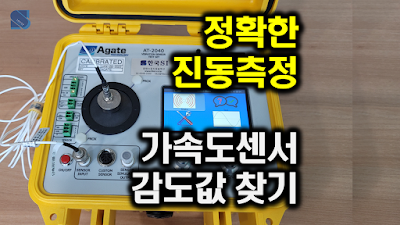

진동센서 (가속도센서, 가속도계)의 민감도 (Sensitivity)를 알지 못하면, 정확한 진동 측정을 할 수가 없습니다. 만약 잘못된 진동을 측정한다면 좋은 제품 개발 및 공장 등의 기계장비 고장 등 사전에 파악이 어려울 수 있습니다. 다음 영상은 Agate사 AT-2040 진동센서 휴대용 교정기를 이용하여 IEPE, ICP, CCLD, Isotron, CCP 등의 진동센서 (가속도센서, 가속도계)의 감도 값을 실제 찾는 방법입니다. https://youtu.be/bQOcOiAlAi0 [테스트 사진 : AT-2040 교정기, 100 mV/g 진동가속도센서 (가속도계)] [AT-2040 휴대용 진동센서 교정기 특징] - 주파수 범위: 5 Hz ~ 10,000 Hz - 진폭 범위 : 0 ~ 20 g pk - 교정 가능한 센서 무게 : 800 grams - 가속도, 속도, 변위 단위 설정 가능 : g pk, g RMS, m/s^2 pk, m/s^2 RMS, mm/s pk, mm/s RMS, in/s pk, in/s RMS, mils p-p, um p-p - 주파수 단위 설정 가능 : Hz, CPM - 무게 : 6.9 kg - IEPE (ICP, CCLD, CCP, Isotron, Deltatron 등), Charge, Proximity, 4-20 mA 파워 소스 내장 - -24V proximity driver source, +24V source, 5-10V 파워 내장 - A2LA 인증 장비 - KOLAS 교정 인증 가능 (옵션) [진동센서 교정기 응용 분야] - 진동센서 (Vibration sensor) 개발, 교정, 체크 - 가속도계 (Accelerometer) 개발, 교정, 체크 - 가속도센서 (Acceleration sensor) 개발, 교정, 체크 - 속도센서 개발, 교정, 체크 - 변위센서(프록시미터, proximity probes) 개발, 교정, 체크 - 4-20 mA transducer 체크 - 4-20 mA vibration transm...

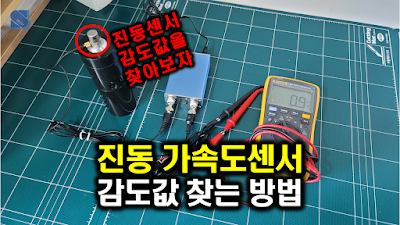

현재 사용중인 IEPE, ICP, CCLD 타입의 진동센서 (가속도게, 가속도센서, Accelerometer, Vibration Sensor)또는 개발 중인 진동센서의 감도값 (Sensitivity)을 모른다면, 다음 영상과 같이 진동센서교정기 (Vibration Calibrator), 시그널컨디셔너, 멀티미터를 이용하여 간단하게 감도값을 찾을 수가 있습니다. https://youtu.be/FIoeyW22o14 [교정기, 시그널컨디셔너, 멀티미터를 이용하여 진동센서 (가속도계, 가속도센서) 감도값 찾는  모습] [ 사용  장비] ●   진동센서 (가속도계, 가속도센서) - 모델 : HS 13A231 - 감도값 : 약 100 mV/g - IEPE, ICP, CCLD, CCP, Isotron, Deltatron 타입 ●   진동센서 휴대용 교정기  : VC-01 - 진동센서, 가속도계, 가속도센서 교정 - 9.8 m/s^2 (1 g) 가속도 발생 - 159.2 Hz 주파수 발생 ●   시그널컨디셔너  : 8201 - IEPE, ICP, CCLD, CCP, Isotron, Deltatron 센서 전압 및 정전류 공급 기능 - Gain : x1, x10 - 9V 건전지 또는 아답터 전원 사용 ** 진동센서 정밀 휴대용 교정기, 시그널컨디셔너, 진동센서 (가속도계, 가속도센서), 마이크로폰, 가진기, 임팩트해머 (충격해머), 진동계, 소음계, 진동시험기, 진동교구, 진동실험기구 (EVT), 소음진동분석장비 등  선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!

현재 사용 중인 진동센서 (가속도센서, 가속도계, Vibration Sensor, Accelerometer)의 감도값을 측정, 분석, 모니터링하는 소프트웨어에 정확하게 입력하지 않고 사용한다면 어떤 문제가 발생할까? 어떤 현상이 발생하는지 진동센서교정기 (Vibration Calibrator-진동을 정확하게 발생 장치)를 이용하여 아래 영상과 같이 테스트를 해 보았습니다. [테스트 사진] [사용 장비] ● 진동센서 교정기 : AT-2040 (가속도센서, 속도센서, 변위센서 / IEPE, ICP, Charge, 전압센서 등 교정) ● 진동 가속도센서 : HS 13A231 (1축, 100 mV/g 감도, +/-50g 측정범위, 압전소자 방식) ● 분석 DAQ 하드웨어 : DT9816 (6채널 아날로그 입력, 750 kHz 샘플링, USB 파워) ● 시그널컨디셔너 : 8201 (ICP, IEPE, CCLD, CCP, Isotron, Deltatron 타입 센서에 전압과 정전류 공급) ● 분석 소프트웨어 : QuickDAQ (진동, 힘, 압력, 온도, 변위, 속도 등 단위 지원 / 타임레코딩, FFT 및 FRF (고유진동수 분석)) [참고 : 포트블 진동센서, 가속도센서, 가속도계 교정시스템 - Portable Vibration Calibration] ● Agate : AT-2030, AT-2035, AT-2040, AT-2050 ● B&K : Type 4294 ● Wilcoxon : REF2510R ● Endevco : REF 2520R, 28959g, 4830B ● TMS : 9100D, 9110D, 9200D, 9210D, 9100C ● SPEKTRA : CV-10, CV-01 ● PCB : 394C06, 699A02, 699B02, 699A06 ● ECON : ECS-1028 ● MMF : VC20, VC21, VC120, VC21D ● METRIX : Hardy Shaker HI-913 ● Svantek : SV111, SV110 ● YMC : VC-...

압전소자 센서, MEMS 소자 센서 등 진동센서 (가속도센서, 가속도계, Vibration Sensor, Accelerometer)를 개발하거나, 현재 가지고 있는 센서의 감도 값 (Sensitivity)을 모를 경우 어떻게 하면 이 값을 찾을 수 있을까? 아래 영상에서 그 방법을 확인 할 수 있습니다. ** 참고로, 진동센서의 감도 값을 정확하게 사용하지 않을 경우 어떤 문제가 발생할까? 1. 실제 발생 하는 진동 보다 작은 진동을 측정 및 분석할 수 있기 때문에, 진동을 발생하는 장비 (모터, 펌프, 엔진 등)가 큰 진동으로 작동해도 사전 파악이 어렵다. => 기계의 고장 및 위험시점을 알 수가 없어 사후 큰 문제(돈, 비용, 시간)로 이어질 수 있음. 2. 실제 발생 하는 진동 보다 큰 진동을 측정 및 분석 할 수 있기 대문에, => 설계 값이 높게 측정되어 제작 비용이 더 올라 갈 수 있음. => 공장 등에 진동센서가 설치 되었을 경우, 실제 경고 및 위험 수준에 미치지 못하였지만 알람이 표시되어 자주 점검해야 하는 시간 소비가 발생 됨. ** MEMS, 압전소자 진동센서 (가속도센서, 가속도계, Vibration Sensor, Accelerometer)의 감도 값을 찾을 수 있는 교정기 (Calibrator) 및 가진기 (Shaker) 등 제품 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!

MEMS소자, 압전소자 등을 이용하여 진동센서 (가속도센서, 가속도계, Accelerometer, Vibration sensor) 개발시 중요한 부분 중에 하나가 센서의 감도 (Sensitivity) 값을 정확하게 찾는 것입니다. 진동센서에서 감도 값이란? 일반적으로 특정 진동 가속도에 대하여 얼마의 출력을 가지고 있는 것을 말하며, 보통 전압출력 타입의 경우 감도 단위를 mV/g 를 많이 사용하고 있습니다. 참고로 100 mV/g 감도 값을 가진 진동센서 (가속도센서, 가속도계)는 1g 가속도 (진동) 당 100 mV 전압을 출력을 가지고 있다는 의미 입니다. 역으로 멀티미터기 (오실로스코프 등)에서 100 mV를 읽으면 1g 진동이 발생하고 있다는 것이며, 200 mV를 읽으면 2g, 1000 mV를 읽으면 10g의 진동이 발생하고 있다는 의미 입니다. 그럼 개발하고 있는 진동센서 (가속도센서, 가속도계)의 감도 값은 어떤 방법으로 찾을까요? 영상에서 그 방법과 교정 장비 구성에 대하여 설명 드리겠습니다. 진동센서 ( 가속도센서, 가속도계) 개발에 필요한 감도 값, 주파수 체크를 할 수 있는 교정장비 선정관련  궁금하신 점 있으시면 언제든지 연락 부탁 드리겠습니다 .

가속도센서 (진동센서, 가속도계)의 감도 ( Sensitivity) 값을 모를 경우   어떻게 찾을 수 있을까? 1) 네이버, 구글 등에서 모델명으로 검색하면 스팩시트를 찾을 수가 있으며, 여기에서 일반적인 감도 값을 알 수가 있다. (일반적인 값으로, 정확하지가 않음, 비용 발생하지 않음) 2) 제조사 및 국내 대리점에 모델명과 시리얼번호를 알려주면, 센서 출하시 발행 된 검교정 성적서를 받을 수가 있다. (일반적으로 1년 이내 발행된 성적서이면 정확한 값이지만, 1년이 지난 성적서 이면 오차가 있을 수 있음, 비용 발생하지 않음) 3) 검교정 기관 (KRISS (한국표준과학연구원-대전), KTL (한국산업기술시험원-안산,서울,진주 등), HCT (에이치시티-이천), 교정기술원 (동탄) 등) 에 의뢰하여 새로운 성적서를 발급 받는다. (가장 정확한 감도 값을 사용 할 수가 있음, 시간 및 비용 발생) 4) 가속도센서 (진동센서, 가속도계)의 간이 or 포트블 교정기를 이용하여 감도 값을 찾을 수가 있다. (정확한 교정기를 사용할 경우 현장에서 가장 빠르고 신뢰성 있는 감도 값을 찾을 수가 있음, 초기 구매 비용 발생 하지만 시간 절약) ** 4)번 포트블교정기(AT-2040)를 이용하여 새로운 감도 값 찾는 영상 **
