진동가속도센서 (가속도계, Vibration Sensor, Accelerometer)의 감도값을 잘못 사용 하면 어떤 문제가 발생하는지? 그리고 이 문제점을 어떻게 해결하는지 아래 영상에서 확인 하실 수 있습니다. https://youtu.be/EIuOQg0XUYo ​  [진동가속도센서 감도값 사용방법  테스트 모습]   ​  [진동 테스트에 사용한 진동가속도센서 (가속도계) - STI CMCP787A-IP (100 mV/g, IP68 방수 타입) ] - 정밀형 가속도계 (Precision Side Accelerometer) - 수중 진동 측정 100 m (Submersible to 100m (10 bar)) - 감도 100mV/g ±5%  - 온도범위 : 150° Max Temperature Range  - 측정범위 : ±80g Dynamic Range  - 케이블 타입 : PUR Cable  - 방폭등급 : Class 1 Division 2 Approved  - 방폭등급 : Class 1 Division 1 Approved with IS Barrier or Isolator  - 설치나사 : ¼”-28 UNF or M8x1.25 Captive Mounting Bolt  - IP등급 : Sealed to IP68  ​  [진동 테스트에 사용한 진동센서 휴대용교정기 - Agate AT-2040 ] -  주파수 범위: 5 Hz ~ 10,000 Hz -  진폭 범위 : 0 ~ 20 g pk - 교정 가능한 센서 무게 :  800 grams - 가속도, 속도, 변위 단위 설정 가능 : g pk, g RMS, m/s^2 pk, m/s^2 RMS, mm/s pk, mm/s RMS, in/s pk, in/s RMS, mils p-p, um p-p - 주파수 단위 설정 가능 : Hz, CPM -  무게 : 6.9 kg -  IEP...

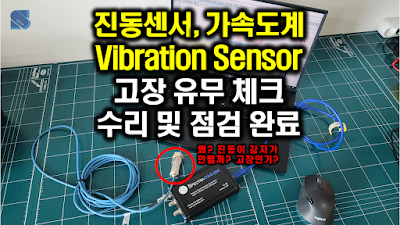

진동센서 (가속도센서, 가속도계, Accelerometer, Vibration Sensor)를 공장내 설비 진동모니터링용으로 사용중 진동계측기에서 신호가 전혀 들어오지 않아, 고장 유무 체크 후 수리 및 점검을 완료 하였습니다. [진동센서 (가속도센서, 가속도계) 고장 유무 체크, 수리 완료 후 점검 사진] [진동센서 고장 유무 체크용으로 사용한 진동분석기] ● SpectraDAQ-200 하드웨어 - ICP, IEPE, CCLD, CCP, Deltatron, Isotron 디지털 신호 조절 4 mA - 분해능 Internal ADC : 24-bit - Digital Output: USB class 1 audio - DC Power: (USB)<500 mW (5V at <100 mA) - 주파수 범위 : 0.8 to 20700 Hz - 사용 온도 : -10 to +80 °C - 무게 : 125 gm - 케이블 : 28 cm integral USB cable ** DAQ-200 하드웨어와 함께 사용 가능한 진동 가속도센서 : B&K (BKSV), Dytran, Kistler, PCB, MMF, YMC, YEC, ENDVECO, IMI, CTC, SKF, Hansford, STI, TE, Omega, Honeywell, Wilcoxon, Metrix, Onosokki, Sinocera, Ronds, Althensensors, ASC, DJB, Deltaohm, Picotech, Yokogawa 등 ● SpectraPLUS-SC 소프트웨어 - 실시간 분석 (Real time mode) - 시간 분석 (Time) - 위상 화면 (Phase displays) - FFT 분석 (Narrowband FFT sizes : up to 1,048,576 points) - 옥타브 분석 (Octave analysis : 1/1, 1/3, to 1/96) - 트리거 (Triggering) - 주파수 화면 캡처 (Overlays) - 피크 홀더 (Peak hold) -...

현재 사용 중인 진동센서 (가속도센서, 가속도계, Vibration Sensor, Accelerometer)의 감도값을 측정, 분석, 모니터링하는 소프트웨어에 정확하게 입력하지 않고 사용한다면 어떤 문제가 발생할까? 어떤 현상이 발생하는지 진동센서교정기 (Vibration Calibrator-진동을 정확하게 발생 장치)를 이용하여 아래 영상과 같이 테스트를 해 보았습니다. [테스트 사진] [사용 장비] ● 진동센서 교정기 : AT-2040 (가속도센서, 속도센서, 변위센서 / IEPE, ICP, Charge, 전압센서 등 교정) ● 진동 가속도센서 : HS 13A231 (1축, 100 mV/g 감도, +/-50g 측정범위, 압전소자 방식) ● 분석 DAQ 하드웨어 : DT9816 (6채널 아날로그 입력, 750 kHz 샘플링, USB 파워) ● 시그널컨디셔너 : 8201 (ICP, IEPE, CCLD, CCP, Isotron, Deltatron 타입 센서에 전압과 정전류 공급) ● 분석 소프트웨어 : QuickDAQ (진동, 힘, 압력, 온도, 변위, 속도 등 단위 지원 / 타임레코딩, FFT 및 FRF (고유진동수 분석)) [참고 : 포트블 진동센서, 가속도센서, 가속도계 교정시스템 - Portable Vibration Calibration] ● Agate : AT-2030, AT-2035, AT-2040, AT-2050 ● B&K : Type 4294 ● Wilcoxon : REF2510R ● Endevco : REF 2520R, 28959g, 4830B ● TMS : 9100D, 9110D, 9200D, 9210D, 9100C ● SPEKTRA : CV-10, CV-01 ● PCB : 394C06, 699A02, 699B02, 699A06 ● ECON : ECS-1028 ● MMF : VC20, VC21, VC120, VC21D ● METRIX : Hardy Shaker HI-913 ● Svantek : SV111, SV110 ● YMC : VC-...

방수형 진동센서 (가속도센서, 가속도계) CMCP785A-IP Side Exit IP68 Submersible Accelerometer STI사 CMCP785A-IP는 냉각탑과 종이기계와 같이 습하거나 물에 잠긴 애플리케이션에 이상적인 진동센서입니다. 경량이며 영구 마운팅 용으로 사용할 수 있습니다. 이 센서는 교차 배선이 내부 구성 요소를 손상시키지 않도록 설계되었으며 접지 루프(ground loops)로부터 보호되어 있습니다. CMCP785A-IP는 5m 케이블, 100mV/g 감도가 기본 모델입니다. 추가로 10 mV/g, 30 mV/g, 50 mV/g, 250 mV/g, 500 mV/g 감도 제작도 가능합니다. [특징] - 방수 : Submersible to 100m (10 bar) - 감도 :100mV/g ±10% - 사용 온도 : 140° Max Temperature Range - 측정 범위 : ±80g Dynamic Range - 케이블 : Integral PUR Cable - 방폭, 위험지역 등급 : Class 1 Division 2 Approved - 방폭, 위험지역 등급 : Class 1 Division 1 Approved with IS Barrier or Isolator - Approvals : CE approved, CSA/UL Class 1 Division 2, Groups B, C and D - 마운팅 나사 : 1/4-28 UNF or M8x1.25 Captive Mounting Bolt (자석베이스 마운팅 사용 가능) - Sealed to IP68 ** Hazardous Location Ratings Class I, II, III, Division 1 and 2, Groups A-G, T4, -55°C to + 110°C IP65 Class 1, Zone 0, AEx, ia, IIC, T4, Ga, -55°C to + 110°C Zone 20, AEx, ia, IIIC, T130°C, IP65, Da, -55°C to + 110°C ...

3축 또는 1축  진동센서 (가속도센서, 가속도계,  Vibration Sensor,  Accelerometer)를 설치 하려고 보면 아래와 같은 의문이 들 때가 있다. 1. 어떤 방향 (양 + / 음 - 방향) 으로 진동이 측정 되는지?  2.  횡(가로)방향 진동은  측정하고자 하는 축방향 진동에  영향이 있는지?     (3축 진동센서 일 경우 : Z 방향 진동 발생시 Y, X 축으로 진동이 측정 되는지?) 3. 진동센서는 Peak 값을 출력하는지? RMS 값을 출력하는지? 4. 진동센서가 실제 진동(주파수, 진폭)에 반응을 잘 하고 있는지가 궁금 할 경우가 있다. 3축 진동센서를 사용하여, 정확한 감도 값 입력 후 상기 의문점에 대하여 아래 영상과 같이 테스트를 해 보았습니다. [참고 - 진동센서 (가속도센서, 가속도계, Vibration Sensor, Accelerometer) 방향성] 일반적으로 1축 진동센서의 경우는 제조사 로고, 모델 등 글자가 위쪽 정방향을 보도록 설치 한 다음 진동을 측정 해 보면, 아래에서 위쪽으로 발생하는 진동은 양방향(+), 위에서 아래쪽으로 발생하는 진동은 음방향(-) 으로 측정이 된다. 반대의 경우, 진동센서를 천장 또는 구조물 아래쪽에서 설치를 한다면 (제조사 로고, 모델 등 글자가 아래쪽 역방향으로 보임) 상기와 반대 극성으로 진동이 측정이 된다. 3축 진동센서는 보통 X, Y, Z 글자가 특정 면에 표시 되어 있거나, 화살표로 방향성을 표시 하고 있다. 글자가 있는 부분 반대쪽에서 부터 진동이 발생되면 양향방(+), 글자가 있는 부분에서 반대쪽 방향으로 진동이 발생되면 음방향(-)으로 측정 된다. [참고 - 사용장비] 1. 4채널 소음진동분석장비 DT9837A (DT9837, DT9837B, DT9837C) 2. 소음진동소프트웨어 Spec...
