소형 미니 진동발생 가진기 Shaker EVT-1000, 파워앰프 PA-100 연결 및 작동법

-
이미지
진동발생 실험을 할 수 있는 EVT-1000 가진기(shaker, excite) , PA-100 파워앰프의 기본 연결법과 작동법 입니다. https://youtu.be/ecB2EeMrPKw?si=V02SkuvcI2h-qbdD ** 응용분야 : 간단한 진동실험, 진동센서(가속도계, 가속도센서) 테스트, 진동발생 및 가진이 필요한 테스트 등에 사용 [한국SI ] 음향 소음 진동 솔루션 전화 : 02-6348-3500 메일 : hksi@hksi.co.kr 웹사이트 : www.hksi.co.kr 블로거 : https://blog.naver.com/suya309 전문분야 : 소음진동분석장비, 가속도계(가속도센서), 진동센서, 마이크로폰, 가진기, 임팩트해머(충격해머), 음향공진검사기, 소음계, 진동계, 진동공진실험기구(EVT), 진동시험기, 진동센서교정기 #진동발생실험 #소형가진기 #EVT1000
댓글 쓰기

소음진동분석기, 충격해머 타격테스트 - 임팩트해머 Impact Hammer, SpectraPLUS-SC 진동주파수, 소음옥타브, 미세진동 - Noise, Vibration test

-

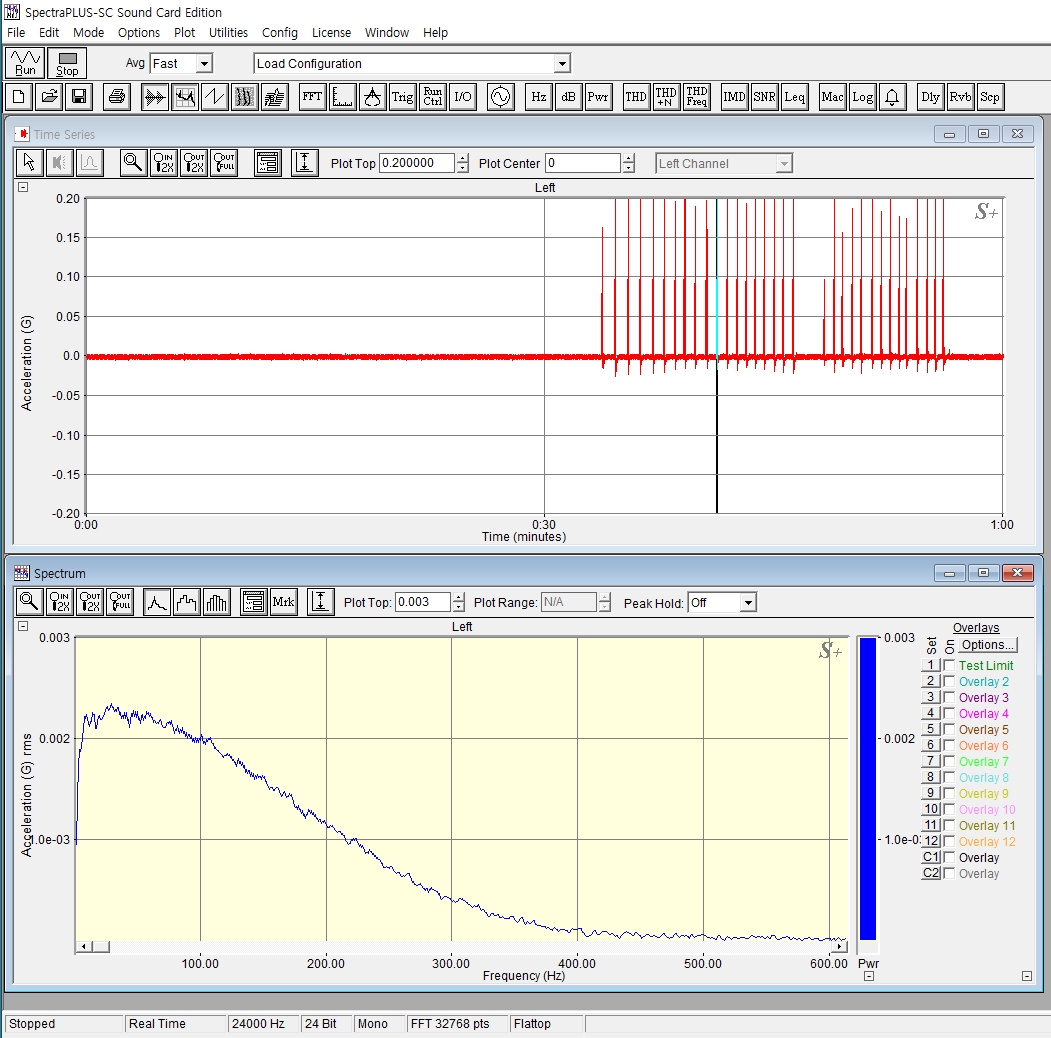

소음진동분석장비 SpectraPLUS-SC를 이용하여 대형 구조물 가진 및 진동발생용 충격해머 (IH-50 임팩트해머, Impact Hammer)로 책상 타격테스트를 해 보았습니다.



[소음진동 FFT분석기를 이용한 대형 충격해머 IH-50 타격테스트 실험 사진]







[소음진동분석기 SpectraPLUS-SC 소프트웨어, SpectraDAQ-200 하드웨어 특징]

● SpectraPLUS-SC 소음진동분석 소프트웨어

- 소음, 진동, 힘, 압력, 수중소음 (수중음향) 측정 및 분석

- 실시간 시간(타임) 분석 (Real time mode) 및 주파수 FFT 분석 (Spectrum)

- 옥타브 분석 (Octave analysis : 1/1, 1/3, to 1/96)

- 트리거 기능 (Triggering)

- 주파수 화면 캡처 (Overlays)

- 피크 홀더 (Peak hold)

- 마이크로폰 보정 (Mic compensation)

- A, B, C 웨이팅 (Spectral weighting)

- 고유진동수 FRF 분석 (Real and complex Transfer Functions, Coherence, Average, Cross spectrum)

- 적분기능 (속도, 변위 단위 변경)

- 함수 발생 기능 (Signal Generator Utility, 핑크 및 화이트 노이즈 (Pink/White noise) 등)


● SpectraDAQ-200 소음진동분석 하드웨어

- 입력 채널 : 2 ch (BNC 커넥터)

- 출력 채널 : 2 output channels (1 BNC mono, 1 3.5 mm stereo jack)

- 디지털 입출력 : 3 Input, 3 Output (RJ45 connectors) - 자동화 릴레이 연결로 제품 양불판정시 사용

- 분해능 : 24 bit

- 샘플링 : up to 192 kHz

- 입력 전압 범위 조정 가능 : +/-10V, +/-2.5, +/-625mV, +/-156mV

- ICP, IEPE, CCLD, CCP, Deltatron, Isotron 타입 센서 바로 연결 가능

- 연결 : USB 3.0 타입


[IH-50 임팩트해머 (충격해머, Impact hammer)] 특징]

- 대형사이즈

- IEPE (ICP, CCLD, CCP, Deltatron, Isotron) 타입으로 분석기까지 케이블 길이 (100m 이상) 길게 사용

 가능 하며, 분석기와 직접 연결 가능 (중간 앰프 불필요)

- 미세진동을 가진 큰구조물가진, 건물가진, 공작기계가진, 교량가진, 발전소설비, 자동차 (전동화자동차, 전기자동차), 항공기, 선박(배), 군수용 장비, 철도레일, 기차 등 가진용으로 적합

- 가진테스트, 공진테스트, 모달분석 및 해석 용으로 적합

- Soft, Medium, Hard 팁 포함


** 소음분석기 / 진동분석기 / FFT분석기 / 가속도계 (진동센서, 가속도센서, Accelerometer) / 마이크로폰 (Microphone) / 임팩트해머 (Impact Hammer) / 가진기 (Shaker) / 휴대용 정밀 소음계 (Sound Level Meter) / 광섬유 변위센서 / 힘센서 / 압력센서 / 진동계 (Vibration Meter) / 진동시험기 (Vibration tester) 등 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
