소형 미니 진동발생 가진기 Shaker EVT-1000, 파워앰프 PA-100 연결 및 작동법

-
이미지
진동발생 실험을 할 수 있는 EVT-1000 가진기(shaker, excite) , PA-100 파워앰프의 기본 연결법과 작동법 입니다. https://youtu.be/ecB2EeMrPKw?si=V02SkuvcI2h-qbdD ** 응용분야 : 간단한 진동실험, 진동센서(가속도계, 가속도센서) 테스트, 진동발생 및 가진이 필요한 테스트 등에 사용 [한국SI ] 음향 소음 진동 솔루션 전화 : 02-6348-3500 메일 : hksi@hksi.co.kr 웹사이트 : www.hksi.co.kr 블로거 : https://blog.naver.com/suya309 전문분야 : 소음진동분석장비, 가속도계(가속도센서), 진동센서, 마이크로폰, 가진기, 임팩트해머(충격해머), 음향공진검사기, 소음계, 진동계, 진동공진실험기구(EVT), 진동시험기, 진동센서교정기 #진동발생실험 #소형가진기 #EVT1000
댓글 쓰기

진동 가속도 신호를 적분하여 속도와 변위로 분석하면 어떤 차이가 있을까? with SpectraPLUS-SC

-
진동 신호를 가속도센서 (가속도계, accelerometer)로 측정 한 다음 적분하여 속도 (velocity)와 변위 (displacement) 신호로 보면 어떤 차이가 있는지 SpectraPLUS-SC 소프트웨어를 이용하여 확인 해 보았습니다.





[가속도 신호 분석 그래프 화면]

● 가속도 vs 속도 vs 변위 주파수 FFT 그래프

● 가속도 vs 속도 주파수 FFT 그래프

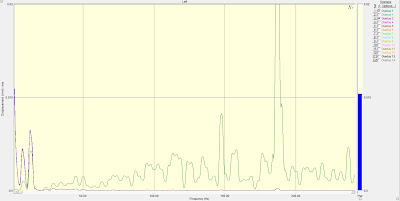

● 가속도 vs 변위 주파수 FFT 그래프


[분석 소프트웨어 : SpectraPLUS-SC]
● 실시간 분석 (Real time mode)
● 주파수 분석 (Spectrum)
● 시간 분석 (Time)
● 위상 화면 (Phase displays)
● FFT 분석 (Narrowband FFT sizes : up to 1,048,576 points)
● 옥타브 분석 (Octave analysis : 1/1, 1/3, to 1/96)
● 트리거 (Triggering)
● 마크 (Markers)
● 주파수 화면 캡처 (Overlays)
● 피크 홀더 (Peak hold)
● 마이크로폰 보정 (Mic compensation)
● A, B, C 웨이팅 (Spectral weighting)
● FRF 고유진동수 분석 (Real and complex Transfer Functions, Coherence, Average, Cross spectrum)
● 함수 발생 기능 (Signal Generator Utility, Pink/White noise, Noise Burst, Frequency Sweep, Frequency Step, Level Sweep, 1 kHz tone, Multiple Tones, Saw, Square, Pulse, IMD test tones and User Defined WAV source. Can generate different signals in each channel)
● 칼라 그래프 (Spectrogram View - displays the spectrum versus time in greyscale or color format for advanced joint time-frequency analysis)
● 3D 그래프 (3-D Surface View - displays the spectrum versus time in a 3-Dimensional perspective format)
● Distortion Analysis Utilities (THD, THD+N, IMD, SNR, NF, SINAD)
● 가속도, 속도, 변위 적분 기능 (Acceleration to Velocity or Displacement)
● Power Specral Density scaling option for accurate noise measurements
● 잔향시간 (RT60, Reverberation Time)
● Leq, LeqT, Leq, Lpk , Lsel, Lmax, Lmin, L10, L50, L90, Sound Exposure Level (cSEL)
● 자동화 기능 (Automation Tools, API, COM such as C++, VB, Excel, Dynamic Data Exchange (DDE)

** 음향, 소음, 진동 분석을 위한 하드웨어, 소프트웨어, 진동센서(가속도센서, 가속도계), 마이크로폰, 임팩트해머, 소음계, 가진기, 변위센서 (레이즈, 광학식), 속도센서, 진동센서교정기, 소음계교정기, 마이크로폰교정기 등 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!



댓글

댓글 쓰기
