  HS 13A121 진동센서 는 범용 가속도계 (accelerometer, 가속도센서) 로 #압전소자, 전압 출력형 (IEPE, ICP)에 의해 설계 됩니다. HS 일반 진동센서는 제품 구조의 진동시험, 진동제어, 낙하시험, 품질보증, 진동모달 시험 등에 적용 됩니다. ​ HS 13A121 진동센서 (가속도계) 사양표 Specification ENGLISH: SI: 진동센서 (가속도계) 성능 (Performance) 감도 (Sensitivity) (±10 %) 10 mV/g 1.02 mV/(m/s²) 측정범위 (Measurement Range) ±500 g pk ±4900 m/s² pk 주파수 범위 (Frequency Range) (±5 %) 3 to 10000 Hz 3 to 10000 Hz 주파수 범위 (Frequency Range) (±1 dB) 2 to 12000 Hz 2 to 12000 Hz 공진 주파수 (Resonant Frequency) ≤40 kHz ≤40 kHz 분해능 (Broadband Resolution) 0.0025 g rms 0.025 m/s² rms 선형성 (Non-Linearity) ≤1 % ≤1 % 가로방향 감도 (Transverse Sensitivity) ≤5 % ≤5 % 진동센서 (가속도계) 사용 환경 (Environmental) 최대 충격 범위 (Overload Limit) (Shock) ±10000 g pk ±98000 m/s² pk 사용 온도 범위 (Temperature Range) (Operating) -40 to +250 °F -40 to +121 °C 진동센서 (가속도계) 전기 사양 (Electrical) 인가 전압 (Excitation Voltage) 18 to 28 VDC 18 to 28 VDC 인가 정전류 (Constant Current Excitation) 2 to 10 mA 2 to 10 mA 출력 바이어스 전압 (Output Bias Voltage) 9.5 to 12.5 VDC 9.5 to 12.5 ...

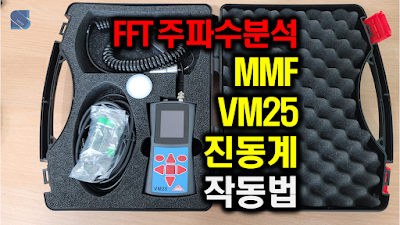

독일 MMF사의 VM25 진동계 (Vibration Meter)의 매뉴 살펴보기, VMID 진동포인트 테스트, FFT 주파수 분석 저장파일 불러오기 등 작동법 영상입니다. https://youtu.be/vsVj-350-ZU [MMF VM25 진동계 사양] ​- 채널 : 1 ch - 사용 진동센서 (가속도계, 가속도센서) : KS82L (L.P.IEPE 타입) + VMID - 주파수 FFT 분석 : 125 lines FFT spectrum : acceleration/velocity; 10 ranges 11.5 to 11712 Hz - 진동 가속도 (acceleration) 측정 범위 : 0.1 - 240 m/s² - 가속도 주파수 범위 : 0.2 Hz - 10 kHz / 3 Hz - 1 kHz / 1 kHz - 10 kHz - 진동 속도 (velocity) 측정 범위 : 0.1 - 1000 mm/s - 속도 주파수 범위 : 2 - 1000 Hz / 10 - 1000 Hz - 진동 변위 (displacement) 측정 범위 : 0.01 - 60 mm - 변위 주파수 범위 : 5 - 200 Hz - K(t) Bearing Diagnosis Coefficient : 1 - 10 kHz; with memory for 1600 rms/ peak start values - RMS or Peak 측정 : 가능 - Crest factor 측정 : 가능 - 회전수 RPM 측정 가능 : 1 - 9999 rpm; optical - 온도 측정 가능 : -40 - 125 °C ± 2 K; infrared - 해드폰 출력 (Headphone output) : 3.5 mm via adapter VM2x-HP; volume - 저장파일 개수 : 16,000 개 - 보호 케이스, USB PC 연결 파일 포함 - 파일 불러오기 : 엑셀 (무료), VM2x 소프트웨어 (유료) ** 참고 : MMF VM시리즈 진동계 (VM22, VM23, VM24, VM25, VM31) [MMF VM25 진동계...

진동 신호를 가속도센서 (가속도계, accelerometer)로 측정 한 다음 적분하여 속도 (velocity)와 변위 (displacement) 신호로 보면 어떤 차이가 있는지 SpectraPLUS-SC 소프트웨어를 이용하여 확인 해 보았습니다. [가속도 신호 분석 그래프 화면] ● 가속도 vs 속도 vs 변위 주파수 FFT 그래프 ● 가속도 vs 속도 주파수 FFT 그래프 ● 가속도 vs 변위 주파수 FFT 그래프 [분석 소프트웨어 : SpectraPLUS-SC] ● 실시간 분석 (Real time mode) ● 주파수 분석 (Spectrum) ● 시간 분석 (Time) ● 위상 화면 (Phase displays) ● FFT 분석 (Narrowband FFT sizes : up to 1,048,576 points) ● 옥타브 분석 (Octave analysis : 1/1, 1/3, to 1/96) ● 트리거 (Triggering) ● 마크 (Markers) ● 주파수 화면 캡처 (Overlays) ● 피크 홀더 (Peak hold) ● 마이크로폰 보정 (Mic compensation) ● A, B, C 웨이팅 (Spectral weighting) ● FRF 고유진동수 분석 (Real and complex Transfer Functions, Coherence, Average, Cross spectrum) ● 함수 발생 기능 (Signal Generator Utility, Pink/White noise, Noise Burst, Frequency Sweep, Frequency Step, Level Sweep, 1 kHz tone, Multiple Tones, Saw, Square, Pulse, IMD test tones and User Defined WAV source. Can generate different signals in each channel) ● 칼라 그래프 (Spectrogram View - displays the spectrum versus ti...
