1개의 진동센서 (IEPE, ICP, CCLD 타입 가속도센서, 가속도계)를 이용하여 2대의 진동분석기 (DAQ+소프트웨어 : FFT 주파수 분석, 타임레코딩)에서 진동 측정이 가능한지 테스트를 해 보았습니다. ** 결과 : 1개의 진동센서를 2대의 진동분석기에서 문제 없이 연결 및 정상적인 진동신호 측정이 가능합니다. https://youtu.be/JekWGFwD7is [1개 진동센서 (가속도센서, 가속도계) + 2대 진동소음분석기 연결 측정  테스트  사진 ] - DT9837A와 SpectraDAQ-200 진동소음 분석 하드웨어  - AT-2040 진동센서 (가속도센서, 가속도계, 속도센서, 변위센서) 진폭 및 주파수 정밀 교정기 - QuickDAQ 진동 (시간, 주파수 파형) 분석 소프트웨어  - SpectraPLUS-SC 음향 소음 진동 (시간, 주파수, 옥타브, 레코딩, 후처리 등) 분석 소프트웨어  ** 음향소음진동 분석 및 측정 하드웨어 및 소프트웨어 / 진동센서 정밀 교정기 / 진동센서 (가속도센서, 가속도계, accelerometer) / 마이크로폰 / 동압력센서 / 힘센서 (force sensor) / 가진기 / 임팩트해머 (충격해머) / 진동계 / 소음계 / 진동시험기 / 진동모드시험교구 / 진동실험기구 (EVT) / 소음진동 라인 양품 불량품 검사장비 등  선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!

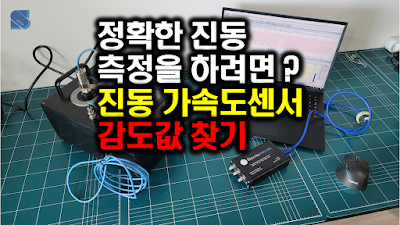

진동센서 (가속도센서, 가속도계, Accelerometer, Vibration Sensor)를 장시간 사용하면 감도 값이 변경되어 정확한 진동 레벨을 측정 할 수가 없습니다. 그렇다면, 어떻게 정확한 감도 값을 다시 찾고, 다시 찾은 감도 값 사용시 정확한 진동을 측정 할 수 있는지 아래 영상과 같이 테스트를 해 보았습니다. [진동센서 (가속도센서, 가속도계) 감도값 찾기 테스트 사진] [진동센서 (가속도센서, 가속도계) 감도값 찾는 장비 및 실제 진동 테스트 장비] ● 진동센서 정밀 휴대용 교정기 : VC-02 - 진동센서, 가속도계, 가속도센서 교정 - 연결 진동센서 타입 : ICP, IEPE, CCP, CCLD, Deltatron, Isotron, Charge 센서 앰프 내장 - 속도센서 교정 - 변위센서 교정 (+24V, -24V 파워 내장) - 0 ~ 50 m/s^2 진폭 범위 - 10 Hz ~ 10 kHz 주파수 범위 - 감도값 자동 계산 기능 - about 5 kg무게 ** 사용 가능한 진동센서 교정기 Agate : AT-2030, AT-2035, AT-2040, AT-2050 / B&K : Type 4294 / Wilcoxon : REF2510R / Endevco : REF 2520R, 28959g, 4830B / TMS : 9100D, 9110D, 9200D, 9210D, 9100C / SPEKTRA : CV-10, CV-01 / PCB : 394C06, 699A02, 699B02, 699A06 / ECON : ECS-1028 / MMF : VC20, VC21, VC120, VC21D / METRIX : Hardy Shaker HI-913 / Svantek : SV111, SV110 / YMC : VC-02, VC-01 / HVC-500, HD2060, 28959G, HG5010, VMC-606, PVC-5000, HG5020i, GJX-3, SHOWA-8100, VE-10, TK3-2E, 5902, HG5003, VMC606, GJX-...

기계 장비 등에서 발생하는 소음을 주파수 분석후 검사구간을 설정하고, 설정한 값을 초과하면 알람 및 경고를 내보내는 소음 및 진동 검사장비 테스트 영상입니다. [소음 진동 주파수 검사장비 테스트 사진] [소음 진동 검사시스템 사양] ● SpectraDAQ-200 하드웨어 - 입력 채널 : 2 input channels, 2 BNC (single ended) - 출력 채널 : 2 output channels (1 BNC mono, 1 3.5 mm stereo jack) - 디지털 입출력 : 3 Input, 3 Output (RJ45 connectors) - 분해능 : 24 bit - 샘플링 : up to 192 kHz - 입력 전압 범위 조정 가능 : +/-10V, +/-2.5, +/-625mV, +/-156mV - ICP, IEPE, CCLD, CCP, Deltatron, Isotron 센서 직접 연결 with 4mA - 연결 : USB 3.0 ● SpectraPLUS-SC 소프트웨어 - 소음, 진동, 힘, 압력, 수중소음 등 주파수별 검사기능 및 모니터링을 위한 레벨 경고값 설정 기능 - 소음, 진동, 힘, 압력, 수중소음 등 실시간 시간(타임) 분석 (Real time mode) - 소음, 진동, 힘, 압력, 수중소음 등 실시간 주파수 분석 (Spectrum) - 시간 분석 (Time) - 위상 화면 (Phase displays) - FFT 분석 (Narrowband FFT sizes : up to 1,048,576 points) - 옥타브 분석 (Octave analysis : 1/1, 1/3, to 1/96) - 트리거 기능 (Triggering) - 주파수 화면 캡처 (Overlays) - 피크 홀더 (Peak hold) - 마이크로폰 보정 (Mic compensation) - A, B, C 웨이팅 (Spectral weighting) - 고유진동수 FRF 분석 (Real and complex Transfer Functions, Coherence, A...

SpectraDAQ-200 소음진동분석 하드웨어, SpectraPLUS-SC 소음진동분석 소프트웨어를 이용하여 간단한 진동모니터링시스템 구성후, 설정 진동레벨 초과 또는 이상일 때 모터와 LED를 작동시키는 영상입니다. [진동모니터링 시스템 구성 및 테스트 사진] [진동모니터링 시스템 구성 장비] ● SpectraDAQ-200 하드웨어 - 입력 채널 : 2 input channels, 2 BNC (single ended) - 출력 채널 : 2 output channels (1 BNC mono, 1 3.5 mm stereo jack) - 디지털 입출력 : 3 Input, 3 Output (RJ45 connectors) - 분해능 : 24 bit - 샘플링 : up to 192 kHz - 입력 전압 범위 조정 가능 : +/-10V, +/-2.5, +/-625mV, +/-156mV - ICP, IEPE, CCLD, CCP, Deltatron, Isotron 센서 직접 연결 with 4mA - 입력 전압 보호 : > +/-30 V - 연결 : USB 3.0 - Drivers (Vista/Win7/8/10, x32 and x64) : MME (Windows Multimedia Extensions) / ASIO (Steinberg Audio Stream Input/Output) ● SpectraPLUS-SC 소프트웨어 - 진동, 소음, 힘, 압력, 수중소음 등 모니터링을 위한 레벨 경고값 설정 및 주파수 범위 설정 기능 - 소음, 진동, 힘, 압력, 수중소음 등 실시간 시간(타임) 분석 (Real time mode) - 소음, 진동, 힘, 압력, 수중소음 등 실시간 주파수 분석 (Spectrum) - 시간 분석 (Time) - 위상 화면 (Phase displays) - FFT 분석 (Narrowband FFT sizes : up to 1,048,576 points) - 옥타브 분석 (Octave analysis : 1/1, 1/3, to 1/96) - 트리거 기능...

진동 신호를 가속도센서 (가속도계, accelerometer)로 측정 한 다음 적분하여 속도 (velocity)와 변위 (displacement) 신호로 보면 어떤 차이가 있는지 SpectraPLUS-SC 소프트웨어를 이용하여 확인 해 보았습니다. [가속도 신호 분석 그래프 화면] ● 가속도 vs 속도 vs 변위 주파수 FFT 그래프 ● 가속도 vs 속도 주파수 FFT 그래프 ● 가속도 vs 변위 주파수 FFT 그래프 [분석 소프트웨어 : SpectraPLUS-SC] ● 실시간 분석 (Real time mode) ● 주파수 분석 (Spectrum) ● 시간 분석 (Time) ● 위상 화면 (Phase displays) ● FFT 분석 (Narrowband FFT sizes : up to 1,048,576 points) ● 옥타브 분석 (Octave analysis : 1/1, 1/3, to 1/96) ● 트리거 (Triggering) ● 마크 (Markers) ● 주파수 화면 캡처 (Overlays) ● 피크 홀더 (Peak hold) ● 마이크로폰 보정 (Mic compensation) ● A, B, C 웨이팅 (Spectral weighting) ● FRF 고유진동수 분석 (Real and complex Transfer Functions, Coherence, Average, Cross spectrum) ● 함수 발생 기능 (Signal Generator Utility, Pink/White noise, Noise Burst, Frequency Sweep, Frequency Step, Level Sweep, 1 kHz tone, Multiple Tones, Saw, Square, Pulse, IMD test tones and User Defined WAV source. Can generate different signals in each channel) ● 칼라 그래프 (Spectrogram View - displays the spectrum versus ti...

진동 가속도센서 (가속도계)를 사용하여 가속도 (acceleration) 뿐만아니라 변위 (displacement), 속도 (velocity) 신호도 측정이 가능한지 테스트를 해 보았습니다. [테스트 사진] [사용 장비] ● 진동 가속도센서 (가속도계, accelerometer) : HS 13A231 (1축, 100 mV/g, ± 50g, IEPE (ICP, CCLD, CCP, Isotron, Deltatron) 타입 ** 사용 가능한 진동센서 제조사 : MMF, YMC, Dytran, Kistler, PCB, ENDVECO, B&K (BKSV), IMI, CTC, SKF, Hansford, STI, TE, Omega, Honeywell, Wilcoxon, Onosokki, Sinocera, Ronds, Althensensors, ASC, DJB, Deltaohm, Picotech, Yokogawa 등 ● 소음진동 분석 하드웨어 : SpectraDAQ-200 (2채널 입력, 1채널 출력, 24bit분해능, 192kHz샘플링) ● 소음진동 분석 소프트웨어 : SpectraPLUS-SC (FFT 분석, FRF 분석, 옥타브분석, 타임레코딩 (wave 파일), 속도/변위 적분 기능, 후처리분석, 함수발생기능 등) ● 진동센서 교정기 : AT-2040 (가속도, 속도, 변위 발생, 5 Hz ~ 10 kHz 주파수 변경 (1Hz 단위), 0 ~ 20 g 진폭 변경 (0.1 g 단위), IEPE (ICP 등) 센서 감도 값 확인 가능, Charge 센서 감도 값 확인 가능, 4-20 mA 전류센서 체크, -24V / +24V 센서 전원 내장, 프록시미터 센서 체크 등) [변위, 속도 진동 측정 분야] ● 낮은 주파수 진동 발생 기계, 항공기, 군함, 자동차, 공작기계, 반도체장비, 배관, 건물, 소방장비 등 ● 저주파수 진동 발생 장비 등 ● 큰 건물 진동 등 ● 지반 진동 등 ** 변위, 속도, 가속도 측정에 필요한 소음진동분석기, 진동센서, 광섬유 변위센서, ...

Digital ICP - USB Signal Conditioner Plug & Play 연결 Model 485B39 : 2-채널, ICP (IEPE) 타입 센서 시그널컨디셔너, BNC inputs, 24-bit USB digital signal output. 포켓 크기의 듀얼 채널 IEPE(ICP) 디지털 신호 컨디셔너인 모델 485B39는 표준 USB 오디오 디지털 출력을 제공합니다. 플러그 앤 플레이 신호 조절은 드라이버를 설치할 필요 없이 빠른 설정과 직관적인 기능을 가능하게 합니다. 485B39는 USB를 통해 신호를 디지털화하면서 BNC 연결을 통해 ICP 센서에 전원을 공급합니다. 장치를 USB 포트에 꽂기만 하면 가속도계 (진동센서, 가속도센서), 마이크로폰, 충격해머 (임팩트해머) 또는 기타 ICP 유형 센서의 신호를 볼 수 있습니다. Windows, macOS, Android, iOS 또는 Linux 소프트웨어를 사용하여 전체 RMS 측정, FFT, 시간 파형 및 옥타브 측정을 수행할 수 있습니다. 소형 폼 팩터, 다용도성 및 강력한 SpectraPLUS-SC 소프트웨어 옵션을 통해 이동 중에도 측정을 수행하기에 완벽한 도구입니다. 감지 방법을 배우거나, 매일 측정하거나, 단순히 기존 센서에 디지털 기능을 추가하고자 할 때 485B39는 훌륭한 기능을 제공할 수 있습니다. [이점] ● 이동 중에도 데이터를 쉽게 저장 및 공유 ● 플러그 앤 플레이 신호 조절 ● 고품질 측정에 보다 쉽게 접근 가능 ● 포켓 크기, USB 전원, 휴대용 신호 조절 ● 시간 영역, RMS, FFT 등의 분석 옵션 (SpectraPLUS-SC 소프트웨어) ● 품질 저하 없이 측정 ● 드라이버 설치 불필요 [특징] ● 휴대용 센서 디지털화 ● 2채널 ICP (IEPE) 디지털 신호 조절 ● 넓은 주파수 범위의 24비트 해상도 ● 통합 USB 케이블로 원피스 솔루션 제공 ● MATLAB, LabVIEW 등과 같은 다양한 소프트웨어 패키지 및 개발 도구와 함께 작동 ...

SpectraPLUS-SC 소음진동분석 소프트웨어,  TMS 485B39 2채널 ICP (IEPE) DAQ 하드웨어,  PCB 진동센서 (가속도센서, 가속도계) 2개를  연구실  현장에서 연결 테스트 및 사용법 교육을 하였습니다. ** 소프트웨어 주요 셋팅 : 2채널 타임레코딩, 2채널 FFT 주파수 분석 ** FFT 분석장비 (하드웨어, 소프트웨어), 진동센서 (가속도센서, 가속도계), 마이크로폰, 임팩트해머 (충격망치), 가진기, 소음계, 진동계 등  소음진동분석을 위한  제품 선정 및 기술적인 도움이 필요하시면 하기 문의처로 언제든 연락 부탁드립니다!

2채널 소음진동분석장비를 이용하여 2개의 진동 가속도센서 (진동센서, 가속도계)를 테스트 해 보았습니다. [사용 장비] - 하드웨어 : 2채널 SpectraDAQ-200 - 소프트웨어 : SpectraPLUS-SC - 연결 가능한 진동 가속도센서 타입 : IEPE (ICP, CCLD, CCP, Isotron, Deltatron) 및 전압 출력 타입 - 연결 가능한 진동 가속도센서 제조사 : B&K (BKSV), Kistler, PCB, Dytran, Endveco, MMF, YMC, CTC, IMI, Hansford, STI, SKF, Wilcoxon, Ronds, DJB, Pico Technology, TE, ASC, IMV, Shinken, - 연결 가능한 마이크로폰 제조사 : B&K (BKSV), GRAS, PCB, SKC, CRY, BSWA, Roga, Deltaohm, Norsonic, Cesva, ** 진동 소음 측정 및 FFT, FRF 분석기, 가속도센서(진동센서, 가속도계), 마이크로폰 제품 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
