3축 진동센서, 가속도센서, 가속도계, Accelerometer - X, Y, Z 방향성, 횡(가로)방향 진동영향, 주파수 및 Peak RMS 진폭 체크

3축 또는 1축 진동센서 (가속도센서, 가속도계, Vibration Sensor, Accelerometer)를 설치 하려고 보면 아래와 같은 의문이 들 때가 있다.

1. 어떤 방향 (양 + / 음 - 방향) 으로 진동이 측정 되는지?

2. 횡(가로)방향 진동은 측정하고자 하는 축방향 진동에 영향이 있는지?

(3축 진동센서 일 경우 : Z 방향 진동 발생시 Y, X 축으로 진동이 측정 되는지?)

3. 진동센서는 Peak 값을 출력하는지? RMS 값을 출력하는지?

4. 진동센서가 실제 진동(주파수, 진폭)에 반응을 잘 하고 있는지가 궁금 할 경우가 있다.

3축 진동센서를 사용하여, 정확한 감도 값 입력 후 상기 의문점에 대하여 아래 영상과 같이 테스트를 해 보았습니다.

[참고 - 진동센서 (가속도센서, 가속도계, Vibration Sensor, Accelerometer) 방향성]

일반적으로 1축 진동센서의 경우는 제조사 로고, 모델 등 글자가 위쪽 정방향을 보도록 설치 한 다음 진동을 측정 해 보면, 아래에서 위쪽으로 발생하는 진동은 양방향(+), 위에서 아래쪽으로 발생하는 진동은 음방향(-) 으로 측정이 된다.

반대의 경우, 진동센서를 천장 또는 구조물 아래쪽에서 설치를 한다면 (제조사 로고, 모델 등 글자가 아래쪽 역방향으로 보임) 상기와 반대 극성으로 진동이 측정이 된다.

3축 진동센서는 보통 X, Y, Z 글자가 특정 면에 표시 되어 있거나, 화살표로 방향성을 표시 하고 있다. 글자가 있는 부분 반대쪽에서 부터 진동이 발생되면 양향방(+), 글자가 있는 부분에서 반대쪽 방향으로 진동이 발생되면 음방향(-)으로 측정 된다.

[참고 - 사용장비]

1. 4채널 소음진동분석장비 DT9837A (DT9837, DT9837B, DT9837C)

2. 소음진동소프트웨어 SpectraPLUS-DT (SpectraPLUS-SC)

3. 3축 진동센서 (가속도센서, 가속도계) 141A100

** 3축 진동센서 제조사 : MMF, B&K, Dytran, Kistler, PCB, YMC, Hansford, CTC, SKF, STI 등

4. 진동센서 (가속도, 속도, 변위) 교정기 AT2040 (AT2030, AT2035, AT2050)

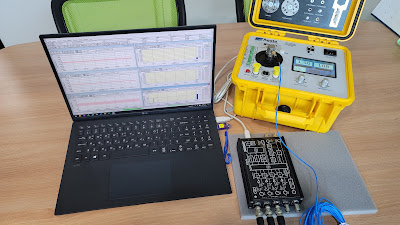

[참고 - 테스트 사진]
