진동센서 13A121 가속도계, 가속도센서

-
이미지
  HS 13A121 진동센서 는 범용 가속도계 (accelerometer, 가속도센서) 로 #압전소자, 전압 출력형 (IEPE, ICP)에 의해 설계 됩니다. HS 일반 진동센서는 제품 구조의 진동시험, 진동제어, 낙하시험, 품질보증, 진동모달 시험 등에 적용 됩니다. ​ HS 13A121 진동센서 (가속도계) 사양표 Specification ENGLISH: SI: 진동센서 (가속도계) 성능 (Performance) 감도 (Sensitivity) (±10 %) 10 mV/g 1.02 mV/(m/s²) 측정범위 (Measurement Range) ±500 g pk ±4900 m/s² pk 주파수 범위 (Frequency Range) (±5 %) 3 to 10000 Hz 3 to 10000 Hz 주파수 범위 (Frequency Range) (±1 dB) 2 to 12000 Hz 2 to 12000 Hz 공진 주파수 (Resonant Frequency) ≤40 kHz ≤40 kHz 분해능 (Broadband Resolution) 0.0025 g rms 0.025 m/s² rms 선형성 (Non-Linearity) ≤1 % ≤1 % 가로방향 감도 (Transverse Sensitivity) ≤5 % ≤5 % 진동센서 (가속도계) 사용 환경 (Environmental) 최대 충격 범위 (Overload Limit) (Shock) ±10000 g pk ±98000 m/s² pk 사용 온도 범위 (Temperature Range) (Operating) -40 to +250 °F -40 to +121 °C 진동센서 (가속도계) 전기 사양 (Electrical) 인가 전압 (Excitation Voltage) 18 to 28 VDC 18 to 28 VDC 인가 정전류 (Constant Current Excitation) 2 to 10 mA 2 to 10 mA 출력 바이어스 전압 (Output Bias Voltage) 9.5 to 12.5 VDC 9.5 to 12.5 ...
댓글 쓰기
자세한 내용 보기

진동센서 13A121 가속도계, 가속도센서

-
이미지
  HS 13A121 진동센서 는 범용 가속도계 (accelerometer, 가속도센서) 로 #압전소자, 전압 출력형 (IEPE, ICP)에 의해 설계 됩니다. HS 일반 진동센서는 제품 구조의 진동시험, 진동제어, 낙하시험, 품질보증, 진동모달 시험 등에 적용 됩니다. ​ HS 13A121 진동센서 (가속도계) 사양표 Specification ENGLISH: SI: 진동센서 (가속도계) 성능 (Performance) 감도 (Sensitivity) (±10 %) 10 mV/g 1.02 mV/(m/s²) 측정범위 (Measurement Range) ±500 g pk ±4900 m/s² pk 주파수 범위 (Frequency Range) (±5 %) 3 to 10000 Hz 3 to 10000 Hz 주파수 범위 (Frequency Range) (±1 dB) 2 to 12000 Hz 2 to 12000 Hz 공진 주파수 (Resonant Frequency) ≤40 kHz ≤40 kHz 분해능 (Broadband Resolution) 0.0025 g rms 0.025 m/s² rms 선형성 (Non-Linearity) ≤1 % ≤1 % 가로방향 감도 (Transverse Sensitivity) ≤5 % ≤5 % 진동센서 (가속도계) 사용 환경 (Environmental) 최대 충격 범위 (Overload Limit) (Shock) ±10000 g pk ±98000 m/s² pk 사용 온도 범위 (Temperature Range) (Operating) -40 to +250 °F -40 to +121 °C 진동센서 (가속도계) 전기 사양 (Electrical) 인가 전압 (Excitation Voltage) 18 to 28 VDC 18 to 28 VDC 인가 정전류 (Constant Current Excitation) 2 to 10 mA 2 to 10 mA 출력 바이어스 전압 (Output Bias Voltage) 9.5 to 12.5 VDC 9.5 to 12.5 ...
댓글 쓰기
자세한 내용 보기

진동센서 13A131 (가속도센서, 가속도계)

-
이미지
  Model : HS 13A131 - 정밀 진동 측정용 진동센서 (가속도센서, 가속도계, accelerometer) - IEPE (ICP, CCLD, Deltatron, Isotron, CCP ) 타입 - 감도 (Sensitivity) : 100 mV/g (10.2 mV/m/s 2 ) - 측정범위 (Measurement Range) : ± 50 g pk (± 490 m/s 2 pk) - 주파수범위 (Frequency Range) : 0.5 ~ 10,000 Hz - 공진주파수 (Resonant Frequency) : ≥ 25 kHz - 분해능 (Broadband Resolution) : 0.0005 g rms - 충격한계 (Overload Limit (Shock)) : ± 2000 g pk - 온도범위 (Temperature Range) : - 40 ~ 121 ℃ - 인가 전압 (Excitation Voltage) : 18 ~ 28 VDC - 인가 정전류 (Constant Current Excitation) : 2 ~ 10 mA - 출력 Bias 전압 (Output Bias Voltage) : 9.5 ~ 12.5 VDC - 사용 소자 (Sensing Element) : 세라믹 (Ceramic) - 내부 형상 (Sensing Geometry) : Shear - 외부 재질 (Housing Material) : 스테인리스스틸 (Stainless Steel) - 실링 (Sealing) : 에폭시 (Epoxy Glue) - 케이블 연결 커넥터 (Electrical Connector) : M5 Coaxial Jack - 케이블 연결 방향 (Electrical Connection Position) : 탑 (Top) - 마운팅 나사 (Mounting Thread) : M5 - 사이즈 (Size) : H 23.4 mm x W 14.5 mm - 무게 (Weight) : 14.5 gm [한국SI - 음향소음진동솔루션 / 소음진동 장비 및 센서 전문 컨설팅 / 02-634...
댓글 쓰기
자세한 내용 보기

IP68 방수 방폭 진동센서 가속도센서 가속도계 STI CMCP786A-IP 수중 100m 10 bar Waterproof and Hazardous Accelerometer

-
이미지
수중 100 m (10 bar) 까지 사용가능한 IP68 방수 방폭형 진동센서 (가속도계, 가속도센서) CMCP786A-IP의 이상유무 점검과 감도값을 찾아 보았습니다. https://youtu.be/uXFVzNjEeRM [방수 방폭 진동가속도센서 CMCP786A-IP 사양 ] - 모델 : STI CMCP786A-IP - IP68 방수 등급 - 수중 100 m (10 bar) 사용 가능 (Submersible) - 감도 : 100 mV/g Sensitivity - 마운팅 공진점 : 22 kHz - 주파수 범위 : 0.8 Hz ~ 12 kHz (+/- 3dB) - 절연 : Base Isolated - 측정 범위 : +/- 80 g - 가로방향, 수평방향감도 : 5% 이내 - 전기 노이즈 : 0.1 mg max electrical noise - 정전류 : 0.5 ~ 8 mA current range - Bias 전압 : 10 ~ 12 VDC - 셋팅 시간 : 1.5 초 - 케이블 절연 : > 10^8 Ohms at 500 Volts  Case Isolation - 사용 온도 범위 :  -55 to 140⁰C  Operating Temperature Range - 실링 :  IP68  Sealing - 방수 거리 : 수중  100 Meters (10 bar)  Submersible Depth - 충격 범위 :  5000 g  Maximum Shock -  Approvals: CE Approved  CSA/UL Class 1 Division 2, Groups B, C and D - 케이블 재질 : 스테인리스강  Stainless Steel - 케이블 : PUR - 센싱소재 : PZT - 설치 마운팅 토크 :  8Nm  Mounting Torque - 무게 : 139 grams  - 마운팅나사 :  1/4-...
댓글 쓰기
자세한 내용 보기

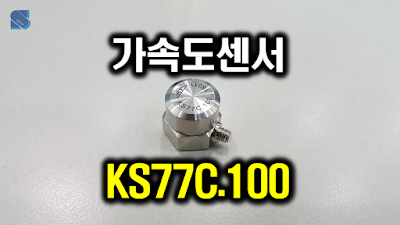

KS77C.100 MMF 50g 가속도센서, 진동센서, 가속도계, Accelerometer, Vibration sensor 실물 보기

-
이미지
MMF KS77C.100 진동센서 (가속도계, 가속도센서, Accelerometer, Vibration sensor) 1축 / 100 mV/g 감도 / IEPE (ICP, CCP, CCLD, Isotron, Deltatron) 타입 [MMF KS77C.100 진동가속도센서 특징] - 1축 방향 진동 측정 - 일반 진동 범위 측정에 적합 - 기계, 배관, 모터, 펌프, 전기자동차 부품, 공장 설비, 공작기계, 선박, 항공기, 의료장비, 의료기기, 군수용 장비 등 진동측정 - IEPE  (ICP, CCLD, CCP, Deltatron, Isotron) 타입으로 분석기까지 케이블 길이 (100m 이상)  길게 사용 가능 하며,  분석기와 직접 연결 가능 (중간 앰프 불필요) - 온도 과도현상에 대한 낮은 민감도 변화 ( Low sensitivity to temperature transients) - 바닥 벤딩 효과의 낮은 영향 ( Low influence of base bending effects) - 32 kHz의 높음 공진주파수 범위 - 낮은 노이즈 레벨 ( Low noise) - 높은 분해능 (Hi gh resolution) -  튼튼한 스테인리스 스틸 하우징 ( Sturdy stainless steel housing) [MMF KS77C.100 진동가속도센서 스팩] 모델  (Model) MMF KS77C.100 감도  (Sensitivity) 100 mV/g 측정 범위  (Measuring Range) +/- 60 g pk 분해능  (Resolution) 300 ug (rms) 주파수 범위  (Frequency Range) 0.13 ~ 24000 Hz (3dB) 공진주파수  (Resonant Frequency) 32 kHz 온도 범위  (Temperature Range) - 20 ~ + 120  ℃ 센싱 소자  (Sen...
