초음파 발생 전자부품 주파수특성, 소음레벨 with SpectraPLUS-SC 소음진동분석기, HS21S125 마이크로폰, Ultrasonic generator frequency

-
소음진동분석장비와 마이크로폰을 이용하여 초음파를 발생하는 전자부품의 주파수 특성과 소음 레벨을 찾아 보았습니다.



https://youtu.be/_dylJG0npuo

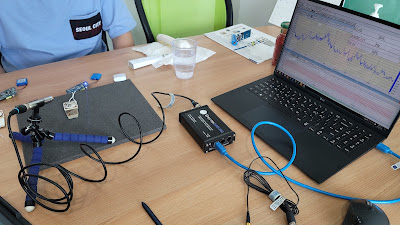

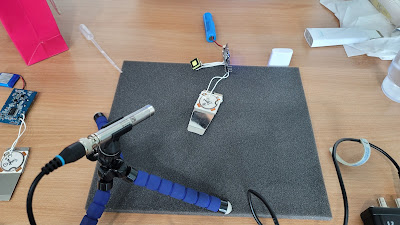

[초음파 발생기의 주파수 및 소음레벨 테스트 모습]




[주파수 및 소음레벨 테스트에 사용한 장비]

SpectraDAQ-200 소음진동분석장비 하드웨어

- 입력 채널 : 2 ch (BNC 커넥터)

- 출력 채널 : 2 output channels (1 BNC mono, 1 3.5 mm stereo jack)

- 디지털 입출력 : 3 Input, 3 Output (RJ45 connectors) - 자동화 릴레이 연결로 제품 양불판정시 사용

- 분해능 : 24 bit

- 샘플링 : up to 192 kHz

- 입력 전압 범위 조정 가능 : +/-10V, +/-2.5, +/-625mV, +/-156mV

- ICP, IEPE, CCLD, CCP, Deltatron, Isotron 타입 센서 바로 연결 가능

- 연결 : USB 3.0 타입


SpectraPLUS-SC 소음진동분석장비 소프트웨어

- 소음, 진동, 힘, 압력, 수중소음 (수중음향) 측정 및 분석

- 실시간 시간(타임) 분석 (Real time mode) 및 주파수 FFT 분석 (Spectrum)

- 옥타브 분석 (Octave analysis : 1/1, 1/3, to 1/96)

- 트리거 기능 (Triggering)

- 주파수 화면 캡처 (Overlays)

- 피크 홀더 (Peak hold)

- 마이크로폰 보정 (Mic compensation)

- A, B, C 웨이팅 (Spectral weighting)

- 고유진동수 FRF 분석 (Real and complex Transfer Functions, Coherence, Average, Cross spectrum)

- 적분기능 (속도, 변위 단위 변경)

- 함수 발생 기능 (Signal Generator Utility, 핑크 및 화이트 노이즈 (Pink/White noise) 등)


HS 21S125 콘덴서 1/2인치 마이크로폰

- Class1 정밀형 마이크로폰

- IEPE (ICP, CCLD, CCP, Isotron, Deltatron, AcoTron, Piezotron) 타입

- 50 mV/Pa 감도

- 1/2인치 자유음장형타입 (Free-Field)

- 17 dB ~ 146 dB 측정 범위

- -40도 ~ 80도 사용 온도범위

- 3.75 ~ 20000 Hz 주파수 측정 범위 (선형 범위)

- Stainless Alloy 하우징으로 내구성 우수

- 13.2 mm * 85.3 mm 사이즈

- 35 그램 무게

- BNC jack 커넥터 케이블 연결


** 가청 및 초음파 대역 소음진동 측정 분석장비, 마이크로폰, 진동센서(가속도계, 가속도센서), 가진기, 임팩트해머 (충격해머, 타격망치), 진동계, 진동시험기, 진동센서/마이크로폰 교정기 등 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
