3축 진동가속도센서 일반타입 vs 저노이즈타입 비교 with 33A231 가속도계, Accelerometer, Vibration Sensor Noise Test

-


노이즈가 심한 진동 환경에서 일반 타입의 가속도센서(가속도계)를 사용하면 원하지 않는 노이즈 값이 측정 되는 경우가 많이 있습니다. 이런 경우 저노이즈 (low noise, 저소음) 타입의 가속도센서(가속도계)를 사용하면 확실히 더 좋은 결과 값을 얻을 수 있습니다.

다음은 일반 타입의 가속도센서와 저노이즈 타입의 가속도센서가 실제 어떤 차이를 보이는지 영상과 같이 테스트를 해 보았습니다.

https://youtu.be/kUNWzrtN-g8

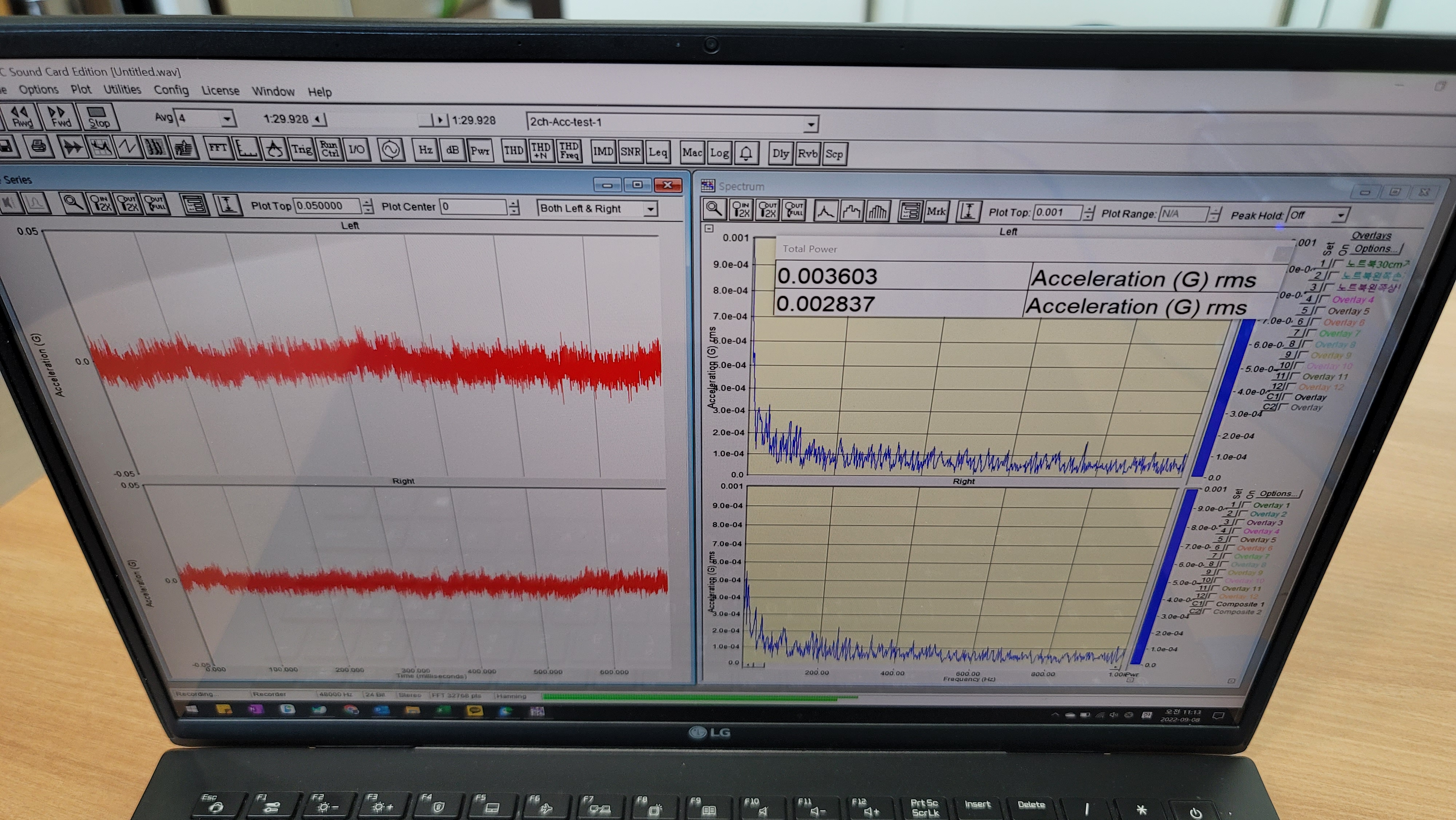

[일반 진동가속도센서 vs 저노이즈 진동가속도센서 비교 테스트 모습]


[일반 진동가속도센서 HS 33A231 vs 저노이즈 진동가속도센서 HS 33A231T]


- 3축 진동가속도센서 모델 : HS 33A231 / 33A231T

- 소형 3축 진동센서 (가속도계) : X, Y, Z 방향 진동측정

- IEPE (ICP, CCLD, CCP, Isotron, Deltatron, AcoTron, Piezotron) 타입

- 100 mV/g (10.2 mV/m/s^2) 감도

- +/- 50 g pk 측정범위

- 압전소자 Ceramic

- Shear 타입

- -40도 ~ 121도 사용 온도범위

- 0.5 ~ 5000 Hz 주파수 측정 범위 (선형 범위)

- Stainless Steel 하우징으로 내구성 우수

- 14 mm * 14 mm * 14 mm 사이즈 (HS 33A231)

- 16 mm * 16 mm * 16 mm 사이즈 (HS 33A231T)

- 1/4-28 4-pin 커넥터 케이블 연결

- M5 Female 마운팅 홀 나사


[테스트에 사용한 분석 하드웨어 SpectraDAQ-200]


- 하드웨어 모델 : SpectraDAQ-200

- 샘플링 : 192 kHz sampling

- 분해능 : Up to 24bit
- 채널 : Dual channel (2채널)

- 연결 가능 센서 타입 : IEPE (ICP, CCLD, Deltatron 4ma constant current), 전압 출력 센서

- 연결 가능 센서 : 가속도센서(가속도계, 진동센서), 마이크로폰, 압력센서, 힘센서, 임팩트해머, 가진기

- 함수발생기능을 위한 아날로그 Output 지원
- 입력 전압 설정 : Fixed gain steps (+/-10V, 2.5V, 625mV, 156mV)
- 커넥터 : BNC connectors
- 디지털 입력 및 출력 : Digital 3 I / 3 O lines for process control solutions
- USB 연결 타입 : 3.0 (cable included)
- 전원 : Fully USB Bus powered - no external power supply required


[테스트에 사용한 분석 소프트웨어 SpectraPLUS-SC]




- 소프트웨어 모델 : SpectraPLUS-SC

- 소음, 진동, 힘, 압력, 수중소음 (수중음향) 측정 및 분석

- 실시간 시간(타임) 분석 (Real time mode) 및 주파수 FFT 분석 (Spectrum)

- 옥타브 분석 (Octave analysis : 1/1, 1/3, to 1/96)

- 트리거 기능 (Triggering)

- 주파수 화면 캡처 (Overlays)

- 피크 홀더 (Peak hold)

- 마이크로폰 보정 (Mic compensation)

- A, B, C 웨이팅 (Spectral weighting)

- 고유진동수 FRF 분석 (Real and complex Transfer Functions, Coherence, Average, Cross spectrum)

- 적분기능 (속도, 변위 단위 변경)

- 함수 발생 기능 (Signal Generator Utility, 핑크 및 화이트 노이즈 (Pink/White noise) 등)



** 압전소자, MEMS 타입 1축, 2축, 3축 진동센서 (가속도센서, 가속도계), 변위센서, 속도센서, 4-20mA센서, 프록시미터 (proximity probes) 및 소음 진동 힘 압력 분석장비 등 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
