소음측정 마이크로폰, 진동측정 가속도센서(1, 3축), 소음진동분석기 테스트-SpectraPLUS-DT 소프트웨어, DT-9857E 16채널 Noise Vibration Test

-
16채널 소음진동DAQ하드웨어 (DT9857E-16)와 소음진동분석소프트웨어 (SpectraPLUS-DT)를 이용하여 소음측정 마이크로폰, 1축 방향 진동 측정 가속도센서(가속도계), 3축 방향(X, Y, Z축) 진동 측정 가속도센서(가속도계)의 신호 테스트 및 SpectraPLUS-DT 소프트웨어 간단 사용법 영상입니다.



https://youtu.be/rmldSTqhPU0

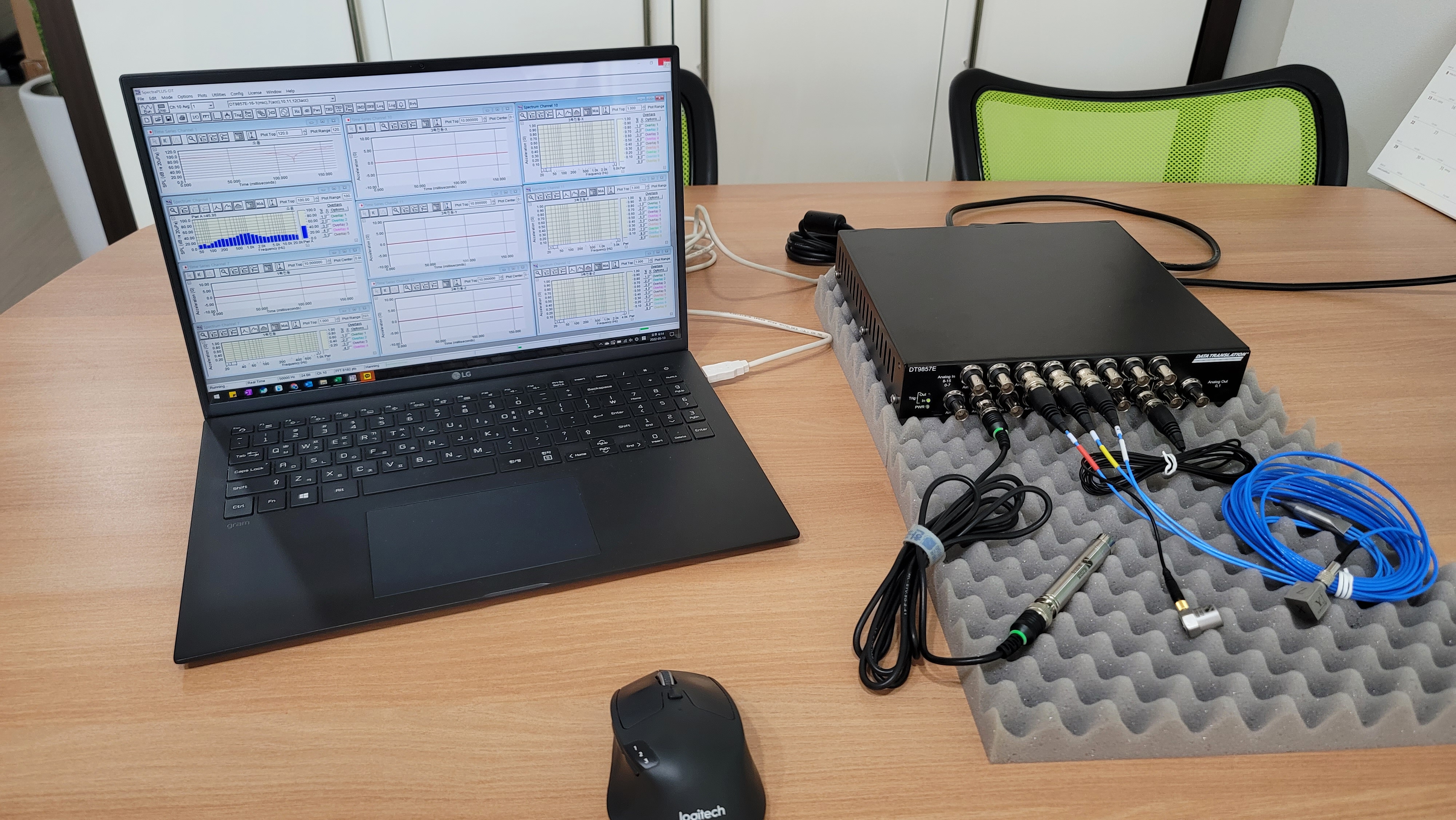

[마이크로폰, 1축-3축 진동가속도센서, 소음진동분석기 측정 테스트 사진]

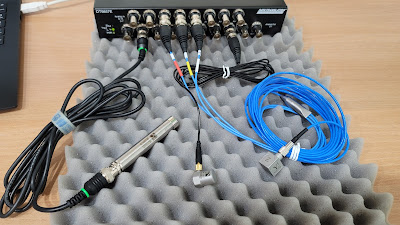

[마이크로폰, 1축-3축 진동가속도센서를 소음진동분석기에 연결한 모습]


[SpectraPLUS-DT 소음, 진동 측정 및 분석 소프트웨어 화면]

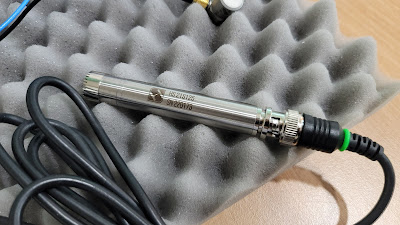

[1/2인치 자유음장형 정밀형 콘덴서 마이크로폰 HS 21S125]

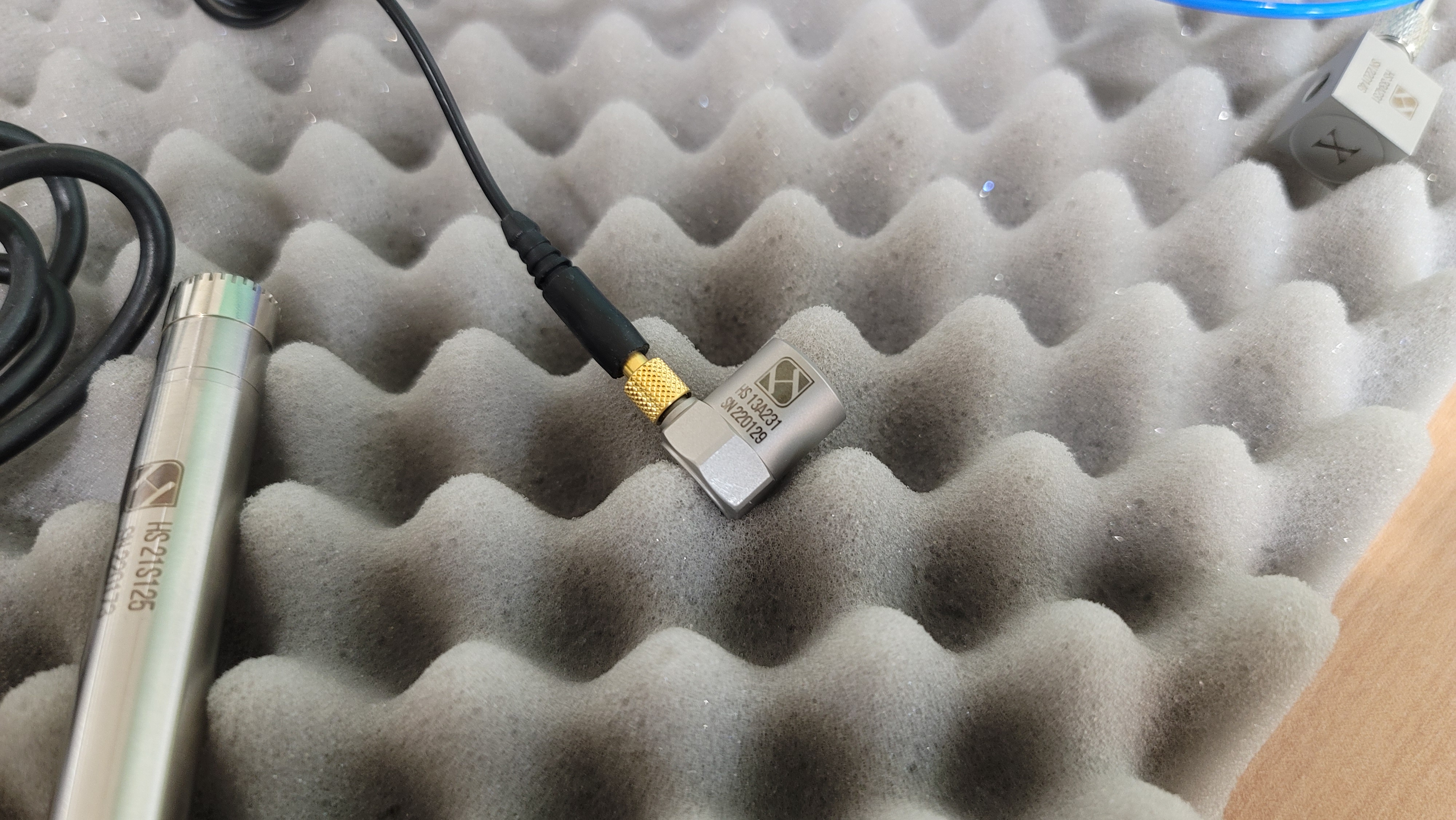

[1축 진동센서 (가속도센서, 가속도계) 100 mV/g 감도 HS 13A231]

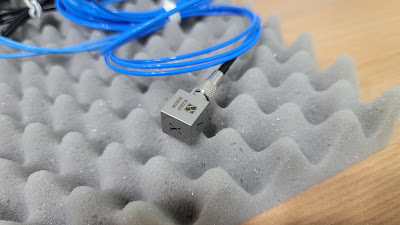

[3축 X, Y, Z 진동센서 (가속도센서, 가속도계) 100 mV/g 감도 HS 33A231]


[테스트 센서 및 진동소음분석기 특징]

● HS 21S125 콘덴서형 마이크로폰 (Microphone)

- 타입 : IEPE (ICP, CCLD, CCP, Deltatron, Isotron)

- 감도 : 50 mV/Pa

- 사이즈 : 1/2인치

- 방향성 : 자유음장형 (Free-Field)

- 주파수 범위 : 3.75 Hz ~ 20,000 Hz

- 다이나믹 범위 : 146 dB

- 연결 커넥터 : BNC jeck


● HS 13A231 1축 진동센서 (가속도센서, 가속도계, Accelerometer)

- 타입 : IEPE (ICP, CCLD, CCP, Deltatron, Isotron)

- 감도 : 100 mV/g (10 mV/m/s^2)

- 주파수 범위 : 0.5 Hz ~ 10,000 Hz

- 사용온도범위 : -40 ~ +121도


● HS 33A231 3축 X, Y, Z 진동센서 (가속도센서, 가속도계, Accelerometer)

- 타입 : IEPE (ICP, CCLD, CCP, Deltatron, Isotron)

- 감도 : 100 mV/g (10 mV/m/s^2)

- 주파수 범위 : 0.5 Hz ~ 5,000 Hz

- 사용온도범위 : -40 ~ +121도


● DT9857E-16 채널 DAQ 하드웨어

- 입력 채널 : 16 개 (BNC 커넥터)

- 출력 채널 : 2 개 (BNC 커넥터) - 아날로그

- 디지털 입출력 : 16 채널

- 분해능 : 24 bit

- 샘플링 : 105.4 kS/s/ch

- 입력 전압 범위 조정 가능 : +/-10V, +/-2.5, +/-625mV, +/-156mV

- ICP, IEPE, CCLD, CCP, Deltatron, Isotron 센서 직접 연결 with 4mA

- 전원 : 아답터

- PC연결 : USB

- 연결가능한 센서 타입 : V 출력 타입 센서, 가속도게, 마이크로폰, 압력센서, 힘센서, 온도센서, 변위센서, 속도센서 등


● SpectraPLUS-DT 소음진동 측정 및 분석 소프트웨어

- 지원 채널수 : 16채널

- 진동, 소음, 힘, 압력 등 시간, 주파수 검사기능 및 모니터링을 위한 레벨 경고값 설정 기능

- 진동, 소음, 힘, 압력 등 실시간 시간 (Real time mode) 및 주파수 분석 (Spectrum) 분석

- FFT 분석, 옥타브 분석 (Octave analysis : 1/1, 1/3, to 1/96)

- 가속도, 속도, 변위 적분 기능

- 트리거 기능 (Triggering)

- A, B, C 웨이팅 (Spectral weighting), 등가소음레벨 (Leq), 잔향시간 (RT60), LeqT, Leq, Lpk , Lsel, Lmax, Lmin, L10, L50, L90. Sound Power Level measurement utility (ISO-3744). Cumulative Sound Exposure Level (cSEL) measurements.

- 고유진동수 FRF 분석 (Real and complex Transfer Functions, Coherence, Average, Cross spectrum)

- 함수 발생 기능 (Signal Generator Utility, Pink/White noise, Noise Burst, Frequency Sweep, Frequency Step, Level Sweep, 1 kHz tone, Multiple Tones, Saw, Square, Pulse, IMD test tones and User Defined WAV source. Can generate different signals in each channel)



** 소음 진동 측정 분석장비 / 소음진동 FFT 분석기 / 가속도센서 (진동센서, 가속도계, Accelerometer) / 마이크로폰 (Microphone) / 임팩트해머 (충격망치, Impact Hammer) / 가진기 (Shaker) / 휴대용 소음계 (Sound Level Meter) / 광섬유 변위센서 / 힘센서 (Force Sensor) / 압력센서 (Pressure Sensor) / 진동계 (Vibration Meter) 등 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
