박수 소리와 휘파람 소리 주파수대역 찾기 with USB 마이크로폰, SpectraPLUS-RT 소음진동 옥타브 주파수분석 소프트웨어

-
USB UMIK-2 마이크로폰과 SpectraPLUS-RT 소음진동분석 소프트웨어를 이용하여 박수 소리와 휘파람 소리의 주파수 대역을 찾아 보았습니다.



https://youtu.be/WKdMg4UaXYY

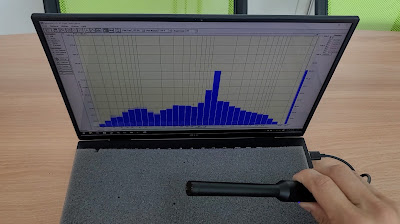

[박수 소리 주파수 대역 찾기]

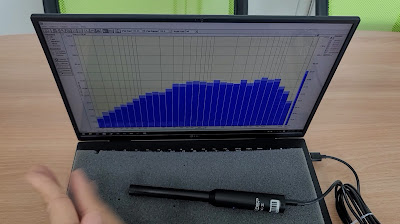

[휘파람 소리 주파수 대역 찾기]

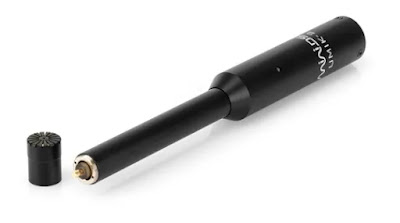

[주파수 분석에 사용한 USB 마이크로폰]


- 모델 : MiniiDSP UMKI-2
- USB 오디오컨트롤 (Audio Controller) : XMOS 500MHz multicore processor, USB Audio Class 2 (UAC2)
- ADC : 32bit ADC with embedded PGA for up to 60dB analog gain, 120dB SNR, Gain control via Mac/Win application
- 마이크로폰 사이즈 및 프리앰프 특징 : 1/2” Low noise Pre-polarized condenser on 60UNS thread
- 감도 (Sensitivity): -34 dBfs @ 0dB Gain (94 dB SPL. 1 kHz)
- 노이즈레벨 (Noise level) : -105.3dBfs (A) @ 0 dB gain
- 최대 음압레벨 (MAX SPL(0dBfs)) : 125dB SPL
- Equivalent Input Noise (EIN): 20dB SPL @ 0dB gain
- 연결타입 (Connectivity) : USB 2.0 streaming, USB Type C connector
- 사이즈 및 무게 (Dimensions (W x D) / Weight) : 21 x 185 mm, 150g
- 하우징 재질 : Aluminum body

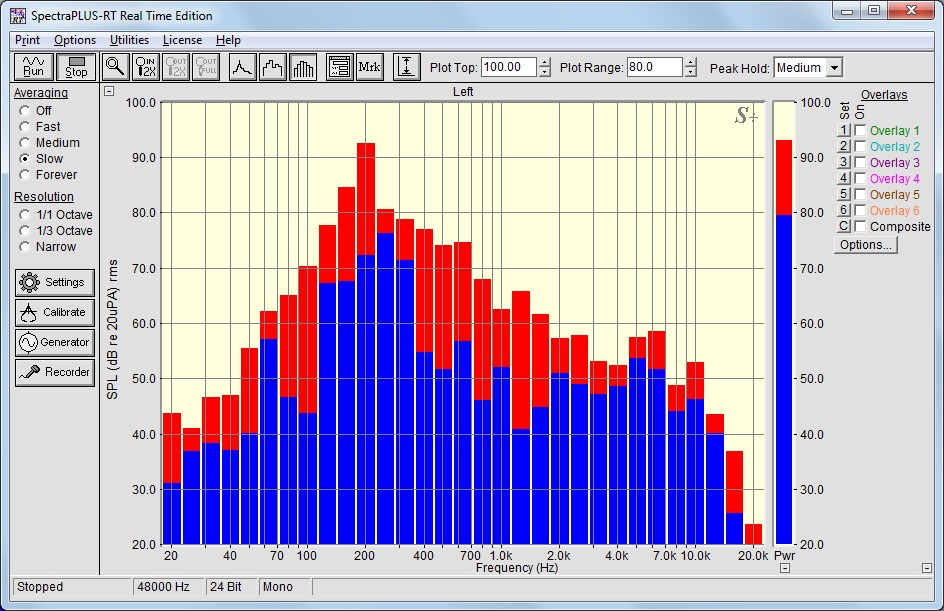

[주파수 분석에 사용한 음향분석소프트웨어 SpectraPLUS-RT]

- 마이크로폰 (Microphone), 진동센서 (Accelerometer, 가속도센서, 가속도계), 하이드로폰 (Hydrophone), 기타 센서 (Custom) 감도 값 설정 가능

- 소음, 진동, 수중소음 등 실시간 옥타브 (Octave) 분석, 측정, 저장 가능

- 소음, 진동, 수중소음 등 실시간 레벨 분석, 측정, 저장 가능

- FFT 분석 (Narrowband)

- 옥타브 분석 (Octave analysis : 1/1, 1/3)

- 화면 캡처 (Overlays)

- 피크 홀더 (Peak hold)

- Flat (linear), A, B, C 웨이팅 (Spectral weighting)

- 레코딩 기능 (Wave 파일 저장)

- 함수 발생 기능 (Signal Generator Utility, Pink/White noise, 1 kHz Tone, Frequency Sweep, Frequency Step, Level Sweep)



** 음향소음진동분석장비 (주파수분석, 옥타브분석, 소음진동FFT분석) / USB 디지털 가속도계(진동센서, 가속도센서, Accelerometer) / USB 디지털 마이크로폰 (Microphone) / 임팩트해머 (Impact Hammer) / 가진기 (Shaker) / 휴대용 정밀 소음계 (Sound Level Meter) / 힘센서 / 압력센서 / 진동계 (Vibration Meter) / 인체진동측정기 (몸진동, 손진동) 등 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
