소형 미니 진동발생 가진기 Shaker EVT-1000, 파워앰프 PA-100 연결 및 작동법

-
이미지
진동발생 실험을 할 수 있는 EVT-1000 가진기(shaker, excite) , PA-100 파워앰프의 기본 연결법과 작동법 입니다. https://youtu.be/ecB2EeMrPKw?si=V02SkuvcI2h-qbdD ** 응용분야 : 간단한 진동실험, 진동센서(가속도계, 가속도센서) 테스트, 진동발생 및 가진이 필요한 테스트 등에 사용 [한국SI ] 음향 소음 진동 솔루션 전화 : 02-6348-3500 메일 : hksi@hksi.co.kr 웹사이트 : www.hksi.co.kr 블로거 : https://blog.naver.com/suya309 전문분야 : 소음진동분석장비, 가속도계(가속도센서), 진동센서, 마이크로폰, 가진기, 임팩트해머(충격해머), 음향공진검사기, 소음계, 진동계, 진동공진실험기구(EVT), 진동시험기, 진동센서교정기 #진동발생실험 #소형가진기 #EVT1000
댓글 쓰기

자동차 부품 도어 조립 불량품 라인검사 (Vibration Inspection) - 진동(소리)검사법 with SpectraPLUS 소음진동검사분석장비, 진동센서, 가속도계

-

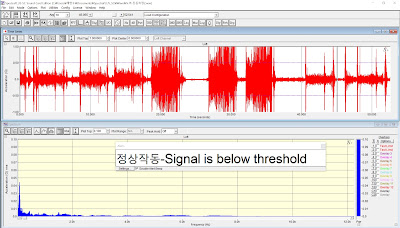

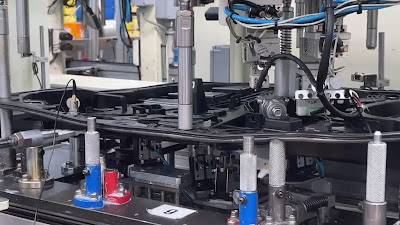

소음진동검사장비 (SpectraDAQ-200 2채널 하드웨어, SpectraPLUS-SC 소프트웨어)와 진동가속도센서 (가속도계, HS 13A121 모델)를 이용하여 자동차 도어 부품 조립 불량품을 공장 라인에서 검사 및 찾는 영상입니다.



https://youtu.be/lRUWKu-RUcU


[자동차 부품 조립 불량 검사 진동테스트 하드웨어 - SpectraDAQ-200]



- 입력 채널 : 2 ch (BNC 커넥터)

- 출력 채널 : 2 output channels (1 BNC mono, 1 3.5 mm stereo jack)

- 디지털 입출력 : 3 Input, 3 Output (RJ45 connectors) - 자동화 릴레이 연결로 제품 양불량 판정시 사용

- 분해능 : 24 bit

- 샘플링 : up to 192 kHz

- 입력 전압 범위 조정 가능 : +/-10V, +/-2.5, +/-625mV, +/-156mV

- ICP, IEPE, CCLD, CCP, Deltatron, Isotron 타입 센서 연결 가능

- 연결 : USB 3.0 타입


[자동차 부품 조립 불량 검사 진동테스트 소프트웨어 - SpectraPLUS-SC]



- 소음, 진동, 힘, 압력, 수중소음 (수중음향) 측정 및 분석

- 실시간 시간(타임) 분석 (Real time mode) 및 주파수 FFT 분석 (Spectrum)

- 옥타브 분석 (Octave analysis : 1/1, 1/3, to 1/96)

- 트리거 기능 (Triggering)

- 주파수 화면 캡처 (Overlays)

- 피크 홀더 (Peak hold)

- 마이크로폰 보정 (Mic compensation)

- A, B, C 웨이팅 (Spectral weighting)

- 고유진동수 FRF 분석 (Real and complex Transfer Functions, Coherence, Average, Cross spectrum)

- 적분기능 (속도, 변위 단위 변경)

- 함수 발생 기능 (Signal Generator Utility, 핑크 및 화이트 노이즈 (Pink/White noise) 등)


[자동차 부품 조립 불량 검사 진동테스트 가속도센서(가속도계) - HS 13A121]

​- 1축 진동센서 (가속도센서, 가속도계) : Z 방향 진동측정

- IEPE (ICP, CCLD, CCP, Isotron, Deltatron, AcoTron, Piezotron) 타입

- 10 mV/g (1.02 mV/m/s^2) 감도

- +/- 500 g pk 측정범위

- 압전소자 Ceramic

- Shear 타입

- -40도 ~ 121도 사용 온도범위

- 2 ~ 12000 Hz 주파수 측정 범위 (선형 범위)

- Stainless Steel 하우징으로 내구성 우수

- 23 mm * 13.5 mm 사이즈

- 11.5 그램 무게

- M5 탑 커넥터 케이블 연결

- M5 Female 마운팅 홀 나사



** 자동차 부품 진동. 소음 검사 및 측정에 필요한 장비, 진동센서 (가속도센서, 가속도계), 마이크로폰, 임팩트해머, 가진기, 소음계, 진동계, 진동시험기, 소음진동측정시스템, 진동소음센서교정기 등 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!


댓글

댓글 쓰기
