USB마이크로폰 UMIK-2 교정 및 보정방법 in SpectraPLUS-RT 주파수 옥타브 소음분석소프트웨어, Microphone, Noise, Vibration

-
MiniDSP UMIK-2 USB 마이크로폰을 SpectraPLUS-RT 주파수 옥타브 소음분석소프트웨어에서 감도값을 어떻게 보정하는지 설명하는 영상입니다.



https://youtu.be/zLIv3YpzifQ

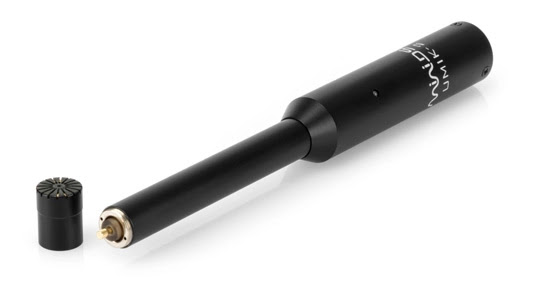

[MiniDSP UMIK-2 USB 마이크로폰]
- USB 오디오컨트롤 (Audio Controller) : XMOS 500MHz multicore processor, USB Audio Class 2 (UAC2)
- ADC : 32bit ADC with embedded PGA for up to 60dB analog gain, 120dB SNR, Gain control via Mac/Win application
- 마이크로폰 사이즈 및 프리앰프 특징 : 1/2” Low noise Pre-polarized condenser on 60UNS thread
- 감도 (Sensitivity): -34 dBfs @ 0dB Gain (94 dB SPL. 1 kHz)
- 노이즈레벨 (Noise level) : -105.3dBfs (A) @ 0 dB gain
- 최대 음압레벨 (MAX SPL(0dBfs)) : 125dB SPL
- Equivalent Input Noise (EIN): 20dB SPL @ 0dB gain
- 연결타입 (Connectivity) : USB 2.0 streaming, USB Type C connector
- 사이즈 및 무게 (Dimensions (W x D) / Weight) : 21 x 185 mm, 150g
- 하우징 재질 : Aluminum body

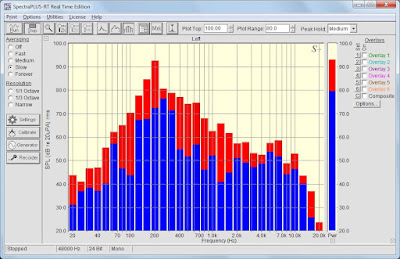

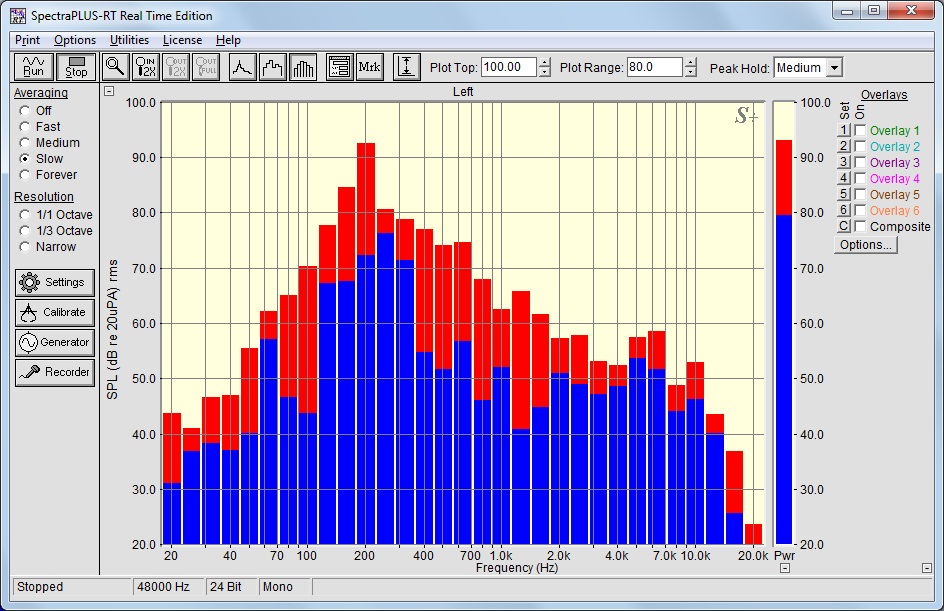

[SpectraPLUS-RT 옥타브 주파수 분석 음향소음소프트웨어 ]

- 마이크로폰 (Microphone), 진동센서 (Accelerometer, 가속도센서, 가속도계), 하이드로폰 (Hydrophone), 기타 센서 (Custom) 감도 값 설정 가능

- 소음, 진동, 수중소음 등 실시간 옥타브 (Octave) 분석, 측정, 저장 가능

- 소음, 진동, 수중소음 등 실시간 레벨 분석, 측정, 저장 가능

- FFT 분석 (Narrowband)

- 옥타브 분석 (Octave analysis : 1/1, 1/3)

- 화면 캡처 (Overlays)

- 피크 홀더 (Peak hold)

- Flat (linear), A, B, C 웨이팅 (Spectral weighting)

- 레코딩 기능 (Wave 파일 저장)

- 함수 발생 기능 (Signal Generator Utility, Pink/White noise, 1 kHz Tone, Frequency Sweep, Frequency Step, Level Sweep)




** 소음진동분석장비 (레코팅, 모니터링, 주파수분석, 옥타브분석, 소음진동FFT분석), USB 디지털 마이크로폰 (Microphone), USB 디지털 가속도계(진동센서, 가속도센서, Accelerometer),  임팩트해머 (Impact Hammer), 가진기 (Shaker), 휴대용 정밀 소음계 (Sound Level Meter), 힘센서, 압력센서, 진동계 (Vibration Meter), 인체진동측정기 (몸진동, 손진동) 등 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
