소형 미니 진동발생 가진기 Shaker EVT-1000, 파워앰프 PA-100 연결 및 작동법

-
이미지
진동발생 실험을 할 수 있는 EVT-1000 가진기(shaker, excite) , PA-100 파워앰프의 기본 연결법과 작동법 입니다. https://youtu.be/ecB2EeMrPKw?si=V02SkuvcI2h-qbdD ** 응용분야 : 간단한 진동실험, 진동센서(가속도계, 가속도센서) 테스트, 진동발생 및 가진이 필요한 테스트 등에 사용 [한국SI ] 음향 소음 진동 솔루션 전화 : 02-6348-3500 메일 : hksi@hksi.co.kr 웹사이트 : www.hksi.co.kr 블로거 : https://blog.naver.com/suya309 전문분야 : 소음진동분석장비, 가속도계(가속도센서), 진동센서, 마이크로폰, 가진기, 임팩트해머(충격해머), 음향공진검사기, 소음계, 진동계, 진동공진실험기구(EVT), 진동시험기, 진동센서교정기 #진동발생실험 #소형가진기 #EVT1000
댓글 쓰기

선풍기 모터 진동측정 (Fan Motor Vibration Measurement), 바람세기 1, 2, 3, 4단계 테스트 with 소음진동측정분석기, 진동가속도계 (가속도센서)

-
선풍기 진동은 어느 정도 일까? 진동 가속도센서 (가속도계)를 이용하여 선풍기 회전 모터 부분의 진동세기를 측정 해 보았습니다.



https://youtu.be/QRX82DmT6_8

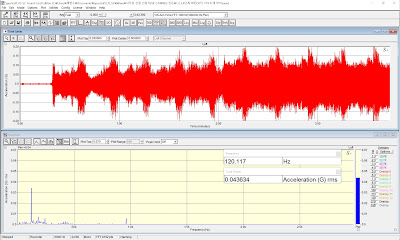

[1단계, 2단계, 3단계, 4단계 바람세기에 따른 진동세기 테스트 결과 화면 및 평균진동 값 (약 120 Hz 메인주파수 / 0.044 g rms 진동파워레벨]

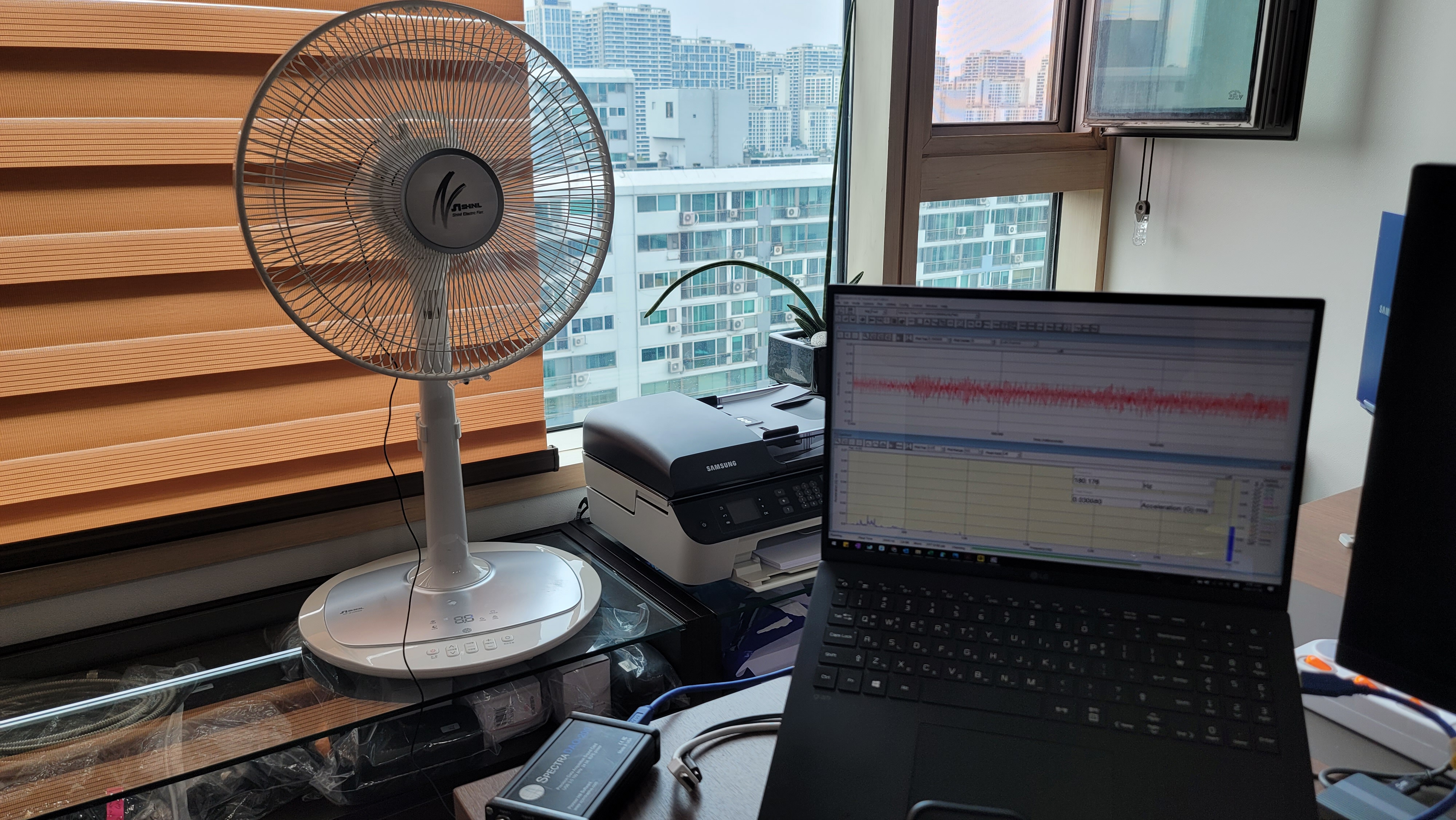

[선풍기 모터 진동 측정 전체 모습]

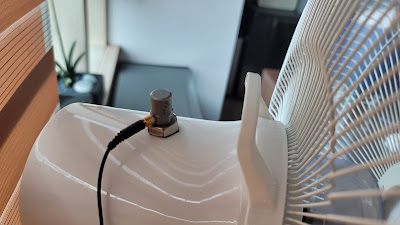

[선풍기 모터 진동 측정에 사용한 진동가속도센서 (가속도계) HS 13A231]





- 1축 진동센서 (가속도센서, 가속도계) : Z 방향 진동측정

- IEPE (ICP, CCLD, CCP, Isotron, Deltatron, AcoTron, Piezotron) 타입

- 100 mV/g (10.2 mV/m/s^2) 감도

- +/- 50 g pk 측정범위

- 압전소자 Ceramic

- Shear 타입

- -40도 ~ 121도 사용 온도범위

- 0.5 ~ 10000 Hz 주파수 측정 범위 (선형 범위)

- Stainless Steel 하우징으로 내구성 우수

- 19 mm * 14.5 mm 사이즈

- 15.5 그램 무게

- M5 사이드 커넥터 케이블 연결

- M5 Female 마운팅 홀 나사

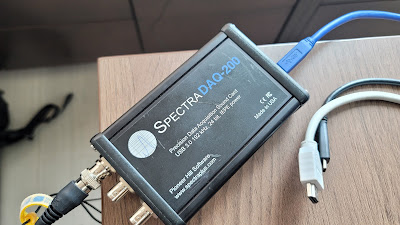

[선풍기 모터 진동 측정에 사용한 소음진동분석 하드웨어 SpectraDAQ-200]


- 샘플링 : 192 kHz sampling

- 분해능 : Up to 24bit
- 채널 : Dual channel (2ch)

- 연결 가능 센서 타입 : IEPE (ICP, CCLD, Deltatron 4ma constant current), 전압 출력 센서

- 연결 가능 센서 : 가속도센서(가속도계, 진동센서), 마이크로폰, 압력센서, 힘센서, 임팩트해머, 가진기

- 아날로그 출력 (함수발생)
- 입력 전압 설정 : Fixed gain steps (+/-10V, 2.5V, 625mV, 156mV)
- 커넥터 : BNC connectors
- 디지털 입력 및 출력 : Digital 3 I / 3 O lines for process control solutions
- USB 연결 타입 : 3.0 (cable included)
- 전원 : Fully USB Bus powered - no external power supply required


[선풍기 모터 진동 측정에 사용한 소음진동분석 소프트웨어 SpectraPLUS-SC]



- 소음, 진동, 힘, 압력 등 실시간 시간(타임) 분석 (Real time mode)

- 소음, 진동, 힘, 압력 등 실시간 주파수 분석 (Spectrum)

- FFT 분석 (Narrowband FFT sizes : up to 1,048,576 points)

- 옥타브 분석 (Octave analysis : 1/1, 1/3, to 1/96)

- 트리거 기능 (Triggering)

- 주파수 화면 캡처 (Overlays)

- 피크 홀더 (Peak hold)

- 마이크로폰 보정 (Mic compensation)

- A, B, C 웨이팅 (Spectral weighting)

- 고유진동수 FRF 분석 (Real and complex Transfer Functions, Coherence, Average, Cross spectrum)

- 함수 발생 기능 (Signal Generator Utility, Pink/White noise, Noise Burst, Frequency Sweep, Frequency Step, Level Sweep, 1 kHz tone, Multiple Tones, Saw, Square, Pulse, IMD test tones and User Defined WAV source. Can generate different signals in each channel)
