소음레벨 dB 값 계산방법 - IEPE, ICP, CCP, CCLD 마이크로폰 HS 21S125, 시그널컨디셔너 - Microphone and Signal Conditioner

-
HS 21S125 콘덴서 자유음장형 IEPE (ICP, CCP, CCLD, Isotron, Deltatron) 마이크로폰과 8201T 시그널컨디셔너를 이용하여 소음레벨 dB 값을 실제 어떻게 계산하는지 설명한 영상 자료 입니다.



https://youtu.be/aj-xCZ3ylFQ

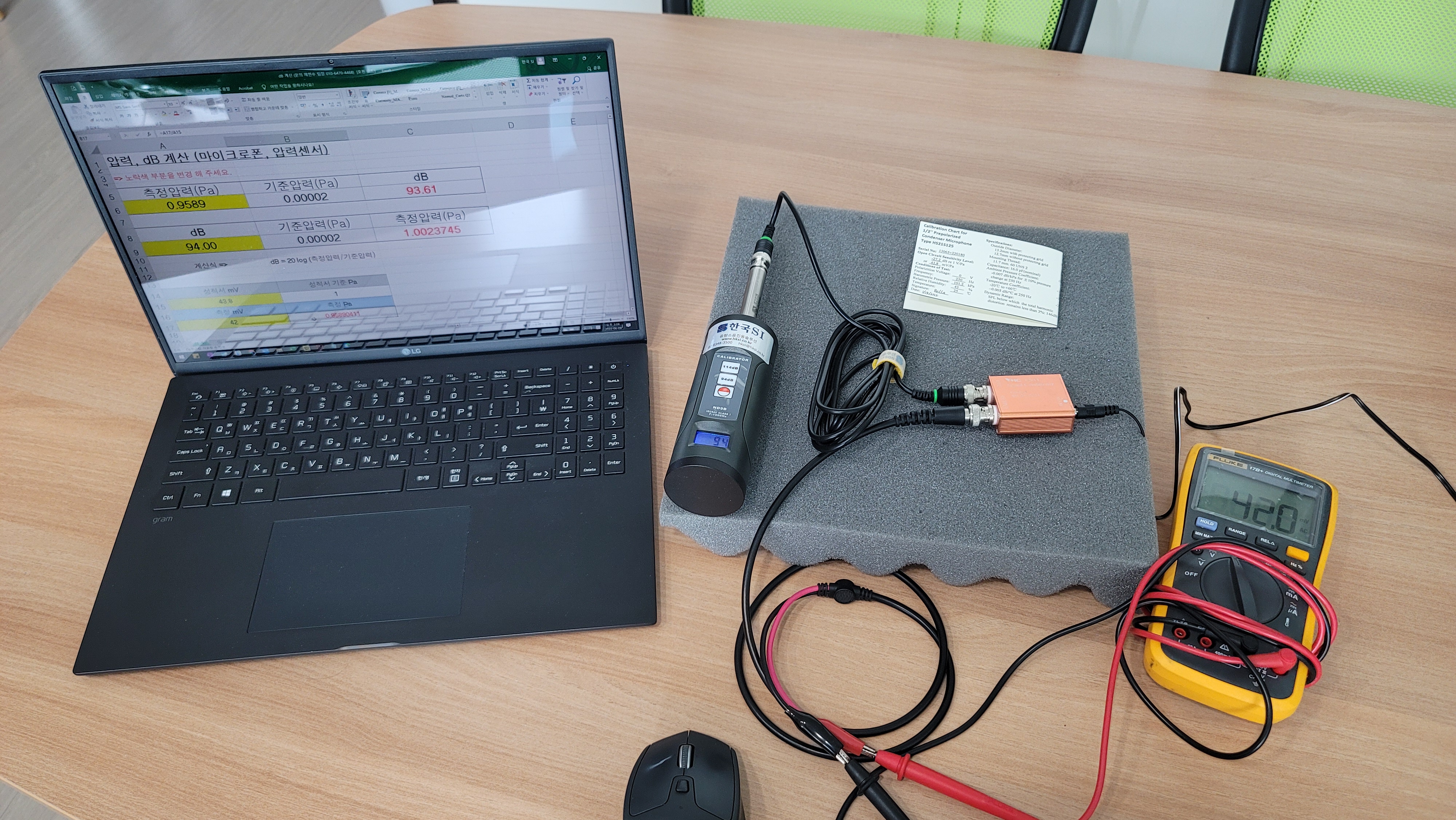

테스트 전체 사진 : HS 21S125 마이크로폰, 8201T 시그널컨디셔너, 94dB 소음센서 교정기 등

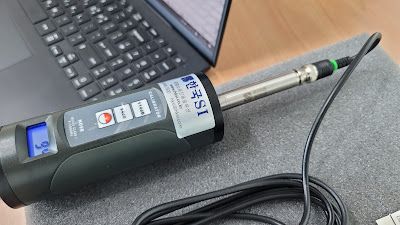

HS 21S125 마이크로폰 및 성적서 / 94dB 소음센서 교정기


HS 21S125 마이크로폰 사양

- Class1 정밀형 마이크로폰

- IEPE (ICP, CCLD, CCP, Isotron, Deltatron, AcoTron, Piezotron) 타입

- 50 mV/Pa 감도

- 1/2인치 자유음장형타입 (Free-Field)

- 17 dB ~ 146 dB 측정 범위

- -40도 ~ 80도 사용 온도범위

- 3.75 ~ 20000 Hz 주파수 측정 범위 (선형 범위)

- Stainless Alloy 하우징으로 내구성 우수

- 13.2 mm * 85.3 mm 사이즈

- 35 그램 무게

- BNC jack 커넥터 케이블 연결

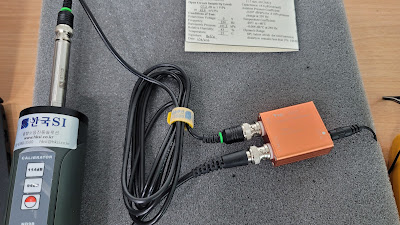

8201T 시그널컨디셔너 연결 사진


8201T 시그널컨디셔너 사양

- IEPE, ICP, CCLD, CCP, Isotron, Deltatron 타입 마이크로폰, 진동센서(가속도센서, 가속도계) 등 전압 (24VDC 및 정전류 (4mA) 공급 기능

- 0.3 Hz ~ 100 Hz 주파수 범위

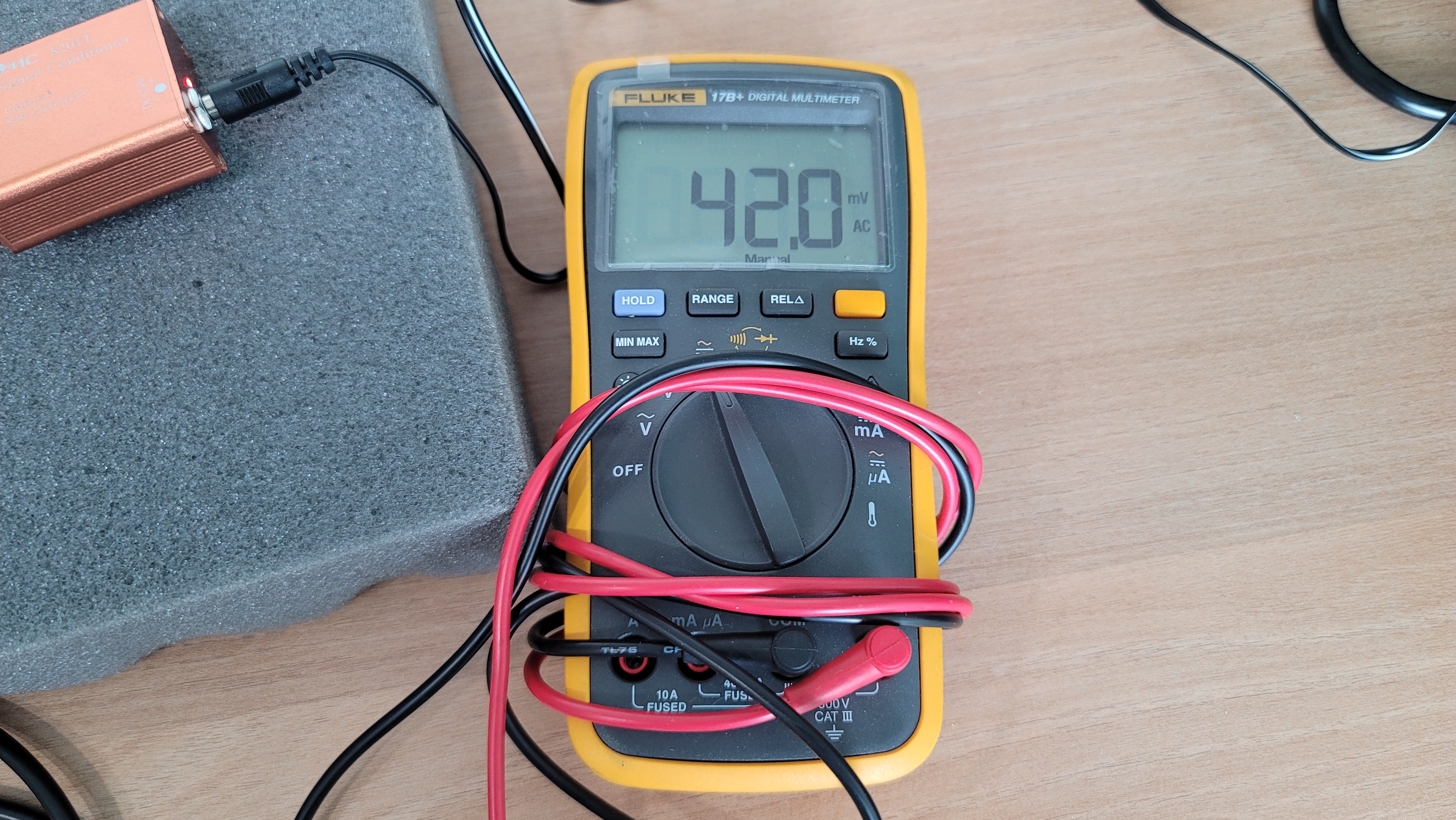

멀티미터 : mV AC 셋팅


** 소음진동 측정에 필요한 마이크로폰, 시그널컨디셔너, 진동센서(가속도계, 가속도센서), 진동소음센서 교정기, 가진기, 임팩트해머 (충격해머, 타격망치), 진동계, 소음계, 진동시험기, 진동교구, 진동실험기구 (EVT), 소음진동분석장비 등 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
