소형 미니 진동발생 가진기 Shaker EVT-1000, 파워앰프 PA-100 연결 및 작동법

-
이미지
진동발생 실험을 할 수 있는 EVT-1000 가진기(shaker, excite) , PA-100 파워앰프의 기본 연결법과 작동법 입니다. https://youtu.be/ecB2EeMrPKw?si=V02SkuvcI2h-qbdD ** 응용분야 : 간단한 진동실험, 진동센서(가속도계, 가속도센서) 테스트, 진동발생 및 가진이 필요한 테스트 등에 사용 [한국SI ] 음향 소음 진동 솔루션 전화 : 02-6348-3500 메일 : hksi@hksi.co.kr 웹사이트 : www.hksi.co.kr 블로거 : https://blog.naver.com/suya309 전문분야 : 소음진동분석장비, 가속도계(가속도센서), 진동센서, 마이크로폰, 가진기, 임팩트해머(충격해머), 음향공진검사기, 소음계, 진동계, 진동공진실험기구(EVT), 진동시험기, 진동센서교정기 #진동발생실험 #소형가진기 #EVT1000
댓글 쓰기

IEPE, ICP, CCLD 진동센서, 가속도계, 가속도센서 감도값 찾는 방법 with 진동센서교정기, 시그널컨디셔너, 멀티미터 - Accelerometer sensitivity

-
현재 사용중인 IEPE, ICP, CCLD 타입의 진동센서 (가속도게, 가속도센서, Accelerometer, Vibration Sensor)또는 개발 중인 진동센서의 감도값 (Sensitivity)을 모른다면, 다음 영상과 같이 진동센서교정기 (Vibration Calibrator), 시그널컨디셔너, 멀티미터를 이용하여 간단하게 감도값을 찾을 수가 있습니다.



https://youtu.be/FIoeyW22o14

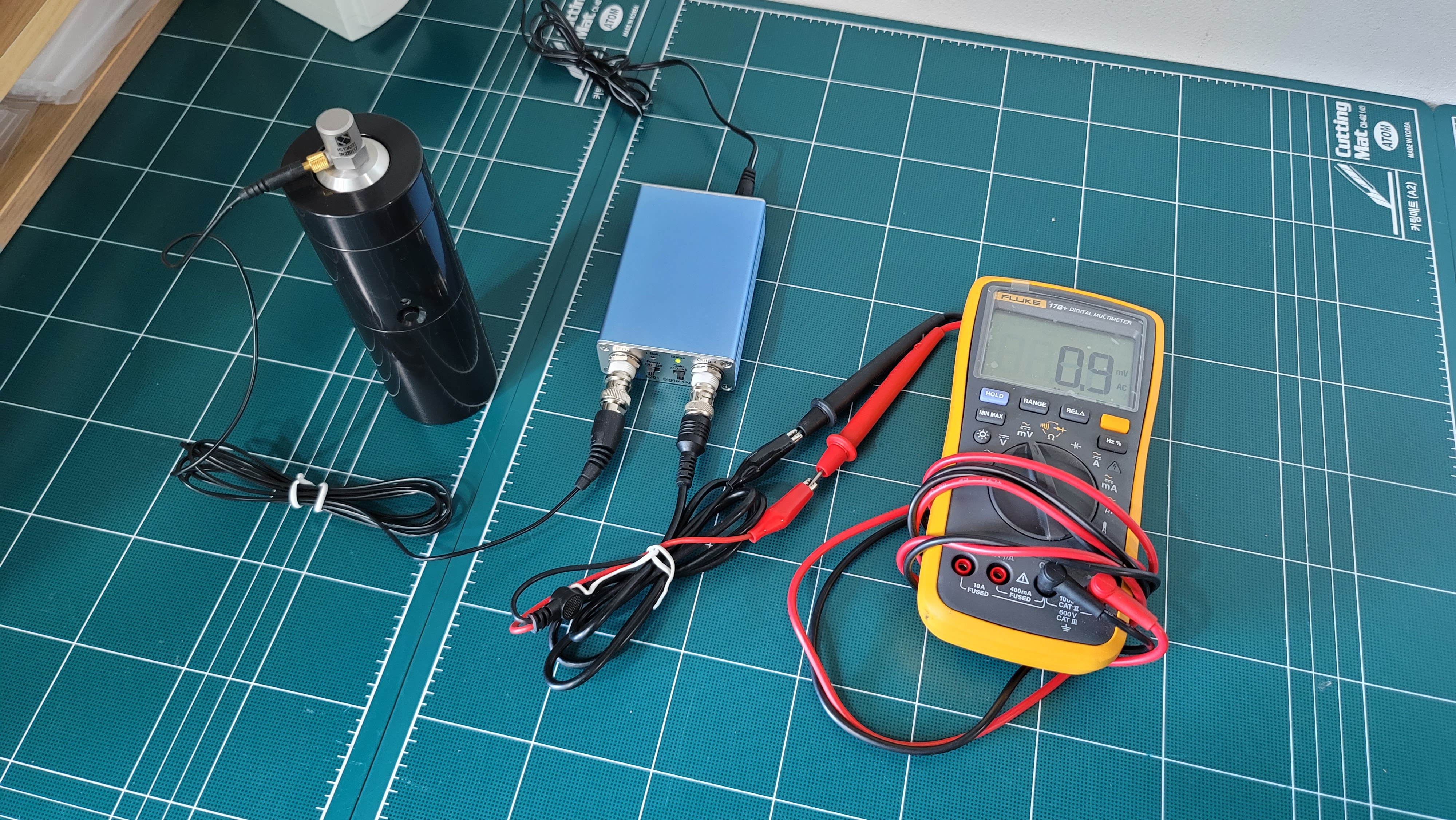

[교정기, 시그널컨디셔너, 멀티미터를 이용하여 진동센서 (가속도계, 가속도센서) 감도값 찾는 모습]











[사용 장비]

● 진동센서 (가속도계, 가속도센서)

- 모델 : HS 13A231

- 감도값 : 약 100 mV/g

- IEPE, ICP, CCLD, CCP, Isotron, Deltatron 타입


● 진동센서 휴대용 교정기 : VC-01

- 진동센서, 가속도계, 가속도센서 교정

- 9.8 m/s^2 (1 g) 가속도 발생

- 159.2 Hz 주파수 발생


● 시그널컨디셔너 : 8201

- IEPE, ICP, CCLD, CCP, Isotron, Deltatron 센서 전압 및 정전류 공급 기능

- Gain : x1, x10

- 9V 건전지 또는 아답터 전원 사용



** 진동센서 정밀 휴대용 교정기, 시그널컨디셔너, 진동센서 (가속도계, 가속도센서), 마이크로폰, 가진기, 임팩트해머 (충격해머), 진동계, 소음계, 진동시험기, 진동교구, 진동실험기구 (EVT), 소음진동분석장비 등 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
