KS77C.100 MMF 50g 가속도센서, 진동센서, 가속도계, Accelerometer, Vibration sensor 실물 보기

-

MMF KS77C.100


진동센서 (가속도계, 가속도센서, Accelerometer, Vibration sensor)
1축 / 100 mV/g 감도 / IEPE (ICP, CCP, CCLD, Isotron, Deltatron) 타입




[MMF KS77C.100 진동가속도센서 특징]

- 1축 방향 진동 측정

- 일반 진동 범위 측정에 적합

- 기계, 배관, 모터, 펌프, 전기자동차 부품, 공장 설비, 공작기계, 선박, 항공기, 의료장비, 의료기기, 군수용 장비 등 진동측정

- IEPE (ICP, CCLD, CCP, Deltatron, Isotron) 타입으로 분석기까지 케이블 길이 (100m 이상) 길게 사용 가능 하며, 분석기와 직접 연결 가능 (중간 앰프 불필요)

- 온도 과도현상에 대한 낮은 민감도 변화 (Low sensitivity to temperature transients)

- 바닥 벤딩 효과의 낮은 영향 (Low influence of base bending effects)

- 32 kHz의 높음 공진주파수 범위

- 낮은 노이즈 레벨 (Low noise)

- 높은 분해능 (High resolution)

- 튼튼한 스테인리스 스틸 하우징 (Sturdy stainless steel housing)


[MMF KS77C.100 진동가속도센서 스팩]

모델 (Model)

MMF KS77C.100

감도 (Sensitivity)

100 mV/g

측정 범위 (Measuring Range)

+/- 60 g pk

분해능 (Resolution)

300 ug (rms)

주파수 범위 (Frequency Range)

0.13 ~ 24000 Hz (3dB)

공진주파수 (Resonant Frequency)

32 kHz

온도 범위 (Temperature Range)

- 20 ~ + 120 ℃

센싱 소자 (Sensing Element)

Ceramic (Shear)

연결 커넥터 (Output Connect)

10-32 UNF side (radial)

하우징 재료 (Housing Material)

Stainless Steel

실링 (Sealing)

-

무게 (Weight)

23 gram

사이즈 (Size)

SW17 mm x 17 mm

마운팅 (Mounting)

M5 (female)

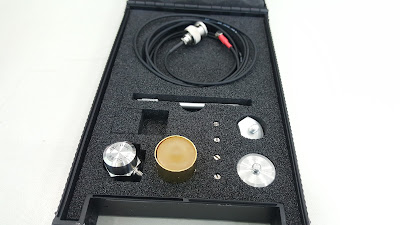

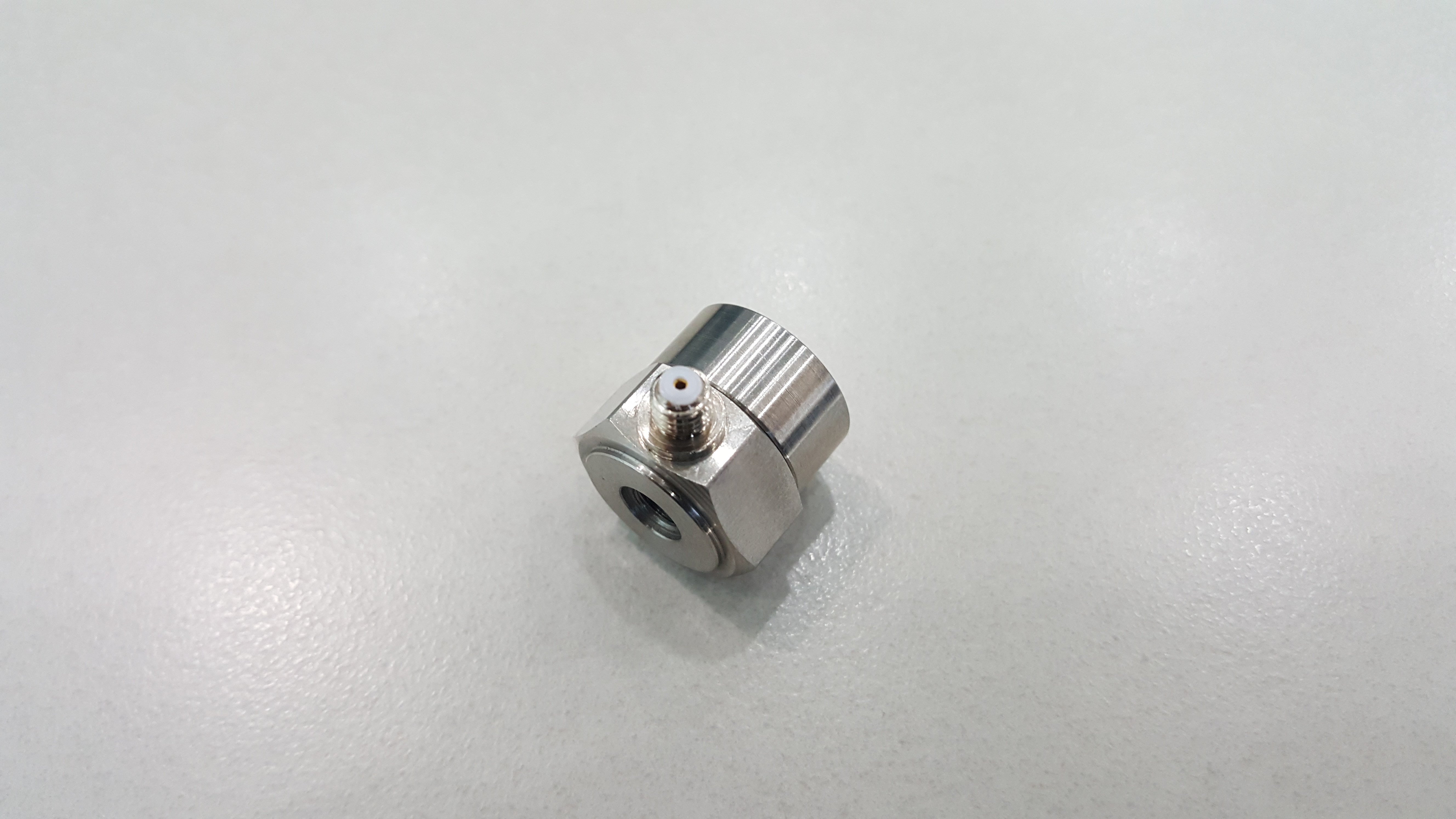

[MMF KS77C.100 진동가속도센서 실물 사진]











** 미국, 독일, 일본, 덴마크, 스위스, 영국, 중국 제조사별 진동센서 (가속도센서, 가속도계), 마이크로폰, 임팩트해머, 가진기, 힘센서, 소음진동분석기, 변위센서, 진동센서 교정기, 소음계, 진동계, 음향카메라, 진동실험기구 (EVT), 진동시험기, 진동센서 케이블, 비파괴 음향공진검사기 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
