소음검사장비, 진동검사장비, 주파수검사기 테스트 with SpectraDAQ-200, SpectraPLUS-SC (Noise and Vibration Inspection)

-

기계 장비 등에서 발생하는 소음을 주파수 분석후 검사구간을 설정하고, 설정한 값을 초과하면 알람 및 경고를 내보내는 소음 및 진동 검사장비 테스트 영상입니다.

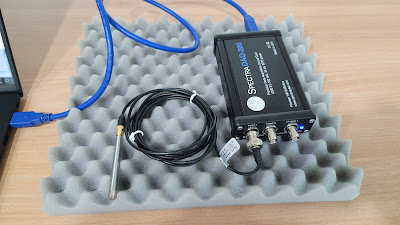

[소음 진동 주파수 검사장비 테스트 사진]









[소음 진동 검사시스템 사양]
● SpectraDAQ-200 하드웨어
- 입력 채널 : 2 input channels, 2 BNC (single ended)
- 출력 채널 : 2 output channels (1 BNC mono, 1 3.5 mm stereo jack)
- 디지털 입출력 : 3 Input, 3 Output (RJ45 connectors)
- 분해능 : 24 bit
- 샘플링 : up to 192 kHz
- 입력 전압 범위 조정 가능 : +/-10V, +/-2.5, +/-625mV, +/-156mV
- ICP, IEPE, CCLD, CCP, Deltatron, Isotron 센서 직접 연결 with 4mA
- 연결 : USB 3.0

● SpectraPLUS-SC 소프트웨어
- 소음, 진동, 힘, 압력, 수중소음 등 주파수별 검사기능 및 모니터링을 위한 레벨 경고값 설정 기능
- 소음, 진동, 힘, 압력, 수중소음 등 실시간 시간(타임) 분석 (Real time mode)
- 소음, 진동, 힘, 압력, 수중소음 등 실시간 주파수 분석 (Spectrum)
- 시간 분석 (Time)
- 위상 화면 (Phase displays)
- FFT 분석 (Narrowband FFT sizes : up to 1,048,576 points)
- 옥타브 분석 (Octave analysis : 1/1, 1/3, to 1/96)
- 트리거 기능 (Triggering)
- 주파수 화면 캡처 (Overlays)
- 피크 홀더 (Peak hold)
- 마이크로폰 보정 (Mic compensation)
- A, B, C 웨이팅 (Spectral weighting)
- 고유진동수 FRF 분석 (Real and complex Transfer Functions, Coherence, Average, Cross spectrum)
- 함수 발생 기능 (Signal Generator Utility, Pink/White noise, Noise Burst, Frequency Sweep, Frequency Step, Level Sweep, 1 kHz tone, Multiple Tones, Saw, Square, Pulse, IMD test tones and User Defined WAV source. Can generate different signals in each channel)

● 함께 사용 가능한 소음센서 (마이크로폰), 진동 가속도센서 (가속도계), 압력센서, 힘센서 타입 및 제조사
- 사용 가능한 센서 타입 : ICP, IEPE, CCLD, CCP, Deltatron, Isotron, 전압 출력 방식
- 사용 가능한 센서 제조사 : MMF, YMC, Dytran, Kistler, PCB Piezotronics, ENDVECO, B&K (BKSV), IMI, CTC, SKF, Hansford, STI, TE, Omega, Honeywell, Wilcoxon, Onosokki, Sinocera, Ronds, Althensensors, ASC, DJB, Deltaohm, Picotech, Yokogawa, GRAS, SKC, CRY, BKSV (B&K), MG (Microtech Gefell)

[소음, 진동, 힘, 압력, 수중소음 측정, 검사장비 응용분야]
● 공장내 기계설비 소음 및 진동 측정, 검사
● 회전체 소음 및 진동 감시시스템
● 상태 모니터링 시스템
● 회전기기 진동, 소음 측정, 검사
● 예지보전을 위한 측정 및 모니터링
● 지상진동 측정, 검사 및 모니터링
● 음향 미소기반진동 측정, 감사 모니터링
● 미세 진동, 소음 측정 검사 및 모니터링
● 충격 진동, 소음 측정 검사 및 모니터링
● 미소 진동, 소음 측정 검사 및 모니터링
● 충격파 측정 검사 모니터링
● 동압력 측정 검사 모니터링
● 폭파압력 측정 검사 모니터링
● 수중소음 측정 검사 및 모니터링
● 타격힘 측정 검사 및 모니터링
● 충격힘 측정 검사 및 모니터링
● 낙하시험 측정 검사 및 모니터링

** 소음 진동 검사장비 및 모니터링시스템 / 소음진동 FFT 분석기 / 가속도계 (진동센서, 가속도센서, Accelerometer) / 마이크로폰 (Microphone) / 임팩트해머 (Impact Hammer) / 가진기 (Shaker) / 휴대용 정밀 소음계 (Sound Level Meter) / 광섬유 변위센서 / 힘센서 / 압력센서 / 진동계 (Vibration Meter) 등 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
