20 kHz ~ 95 kHz 초음파 영역 음 측정 실테스트 영상 with HS 21S125 콘덴서 마이크로폰, SpectraDAQ-200, SpectraPLUS-SC 소음진동분석기

-
1/2인치 콘덴서 타입 마이크로폰 (Condenser microphone)을 이용하여 20 kHz ~ 95 kHz 초음파 영역의 음 측정 테스트를 해 보았습니다.

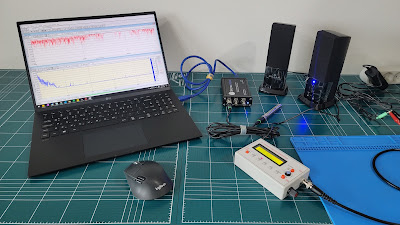

[테스트 사진]







[사용 장비]

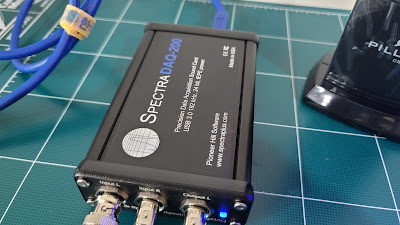

● 소음진동분석 하드웨어 : SpectraDAQ-200
- 입력 채널 : 2 input channels, 2 BNC (single ended)
- 출력 채널 : 2 output channels (1 BNC mono, 1 3.5 mm stereo jack)
- 디지털 입출력 : 3 Input, 3 Output (RJ45 connectors)
- 분해능 : 24 bit
- 샘플링 : up to 192 kHz
- 입력 전압 범위 조정 가능 : +/-10V, +/-2.5, +/-625mV, +/-156mV
- ICP, IEPE, CCLD, CCP, Deltatron, Isotron 센서 직접 연결 with 4mA
- 입력 전압 보호 : > +/-30 V
- 연결 : USB 3.0
- Drivers (Vista/Win7/8/10, x32 and x64) : MME (Windows Multimedia Extensions) / ASIO (Steinberg Audio Stream Input/Output)

● 소음진동분석 소프트웨어 : SpectraPLUS-SC
- 실시간 분석 (Real time mode)
- 주파수 분석 (Spectrum)
- 시간 분석 (Time)
- 위상 화면 (Phase displays)
- FFT 분석 (Narrowband FFT sizes : up to 1,048,576 points)
- 옥타브 분석 (Octave analysis : 1/1, 1/3, to 1/96)
- 트리거 (Triggering)
- 마크 (Markers)
- 주파수 화면 캡처 (Overlays)
- 피크 홀더 (Peak hold)
- 마이크로폰 보정 (Mic compensation)
- A, B, C 웨이팅 (Spectral weighting)
- 고유진동수 FRF 분석 (Real and complex Transfer Functions, Coherence, Average, Cross spectrum)
- 함수 발생 기능 (Signal Generator Utility, Pink/White noise, Noise Burst, Frequency Sweep, Frequency Step, Level Sweep, 1 kHz tone, Multiple Tones, Saw, Square, Pulse, IMD test tones and User Defined WAV source. Can generate different signals in each channel)

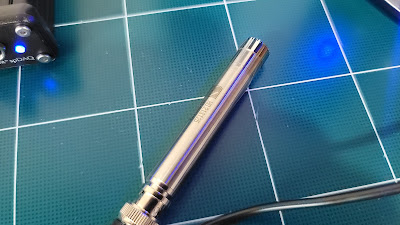

● 음향 소음 측정 마이크로폰 : HS 21S125
- 타입 : Condenser microphone
- 사이즈 : 1/2인치
- 일반 감도 (Sensitivity) : 50 mV/g
- ICP, IEPE, CCLD, CCP, Deltatron, Isotron 방식
- BNC jack 커넥터

[응용 분야]
● 초음파 (Ultrasonic) 제품 연구 개발 및 테스트
● 초음파음 측정 테스트
● 초음파 기계 연구 개발 및 테스트
● 초음파 센서 연구 개발 및 테스트
● 초음파 가습기 연구 개발 및 테스트
● 초음파 검사기 연구 개발 및 테스트
● 초음파 검사장비 연구 개발 및 테스트
● 초음파 식기세척기 연구 개발 및 테스트
● 압전소자 연구 개발 및 테스트
● 하이드로폰 (Hydrophone) 연구 개발 및 테스트
● 터치센서 연구 개발 및 테스트
● 터치패널 연구 개발 및 테스트
● 압전 액츄에이터 개발 및 테스트
● 세라믹 제품 연구 개발 및 테스트
● 압전 세라믹 초음파 진동자 분야 (Piezoelectric Ultrasonic Transducer)
● 압전 세라믹 초음파 센서 분야 (Piezoelectric Ultrasonic Sensor)
● 자동차 노킹 센서용 압전 초음파 센서 분야 (Piezoelectric Ultrasonic Sensor for Knocking Sensor on Automobile)
● 초음파 센서 분야 (Ultrasonic Sensor)
● 수중 초음파 센서 분야 (Underwater Ultrasonic Sensor)

** 초음파 분야 측정 소음진동 분석기 / 마이크로폰 (Microphone) / 가속도계 (진동센서, 가속도센서, Accelerometer) / 임팩트해머 (Impact Hammer) / 가진기 / 광섬유 변위센서 / 힘센서 / 압력센서 / 진동계 / 소음계 등 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
