진동센서 13A121 가속도계, 가속도센서

-
이미지
  HS 13A121 진동센서 는 범용 가속도계 (accelerometer, 가속도센서) 로 #압전소자, 전압 출력형 (IEPE, ICP)에 의해 설계 됩니다. HS 일반 진동센서는 제품 구조의 진동시험, 진동제어, 낙하시험, 품질보증, 진동모달 시험 등에 적용 됩니다. ​ HS 13A121 진동센서 (가속도계) 사양표 Specification ENGLISH: SI: 진동센서 (가속도계) 성능 (Performance) 감도 (Sensitivity) (±10 %) 10 mV/g 1.02 mV/(m/s²) 측정범위 (Measurement Range) ±500 g pk ±4900 m/s² pk 주파수 범위 (Frequency Range) (±5 %) 3 to 10000 Hz 3 to 10000 Hz 주파수 범위 (Frequency Range) (±1 dB) 2 to 12000 Hz 2 to 12000 Hz 공진 주파수 (Resonant Frequency) ≤40 kHz ≤40 kHz 분해능 (Broadband Resolution) 0.0025 g rms 0.025 m/s² rms 선형성 (Non-Linearity) ≤1 % ≤1 % 가로방향 감도 (Transverse Sensitivity) ≤5 % ≤5 % 진동센서 (가속도계) 사용 환경 (Environmental) 최대 충격 범위 (Overload Limit) (Shock) ±10000 g pk ±98000 m/s² pk 사용 온도 범위 (Temperature Range) (Operating) -40 to +250 °F -40 to +121 °C 진동센서 (가속도계) 전기 사양 (Electrical) 인가 전압 (Excitation Voltage) 18 to 28 VDC 18 to 28 VDC 인가 정전류 (Constant Current Excitation) 2 to 10 mA 2 to 10 mA 출력 바이어스 전압 (Output Bias Voltage) 9.5 to 12.5 VDC 9.5 to 12.5 ...
댓글 쓰기

소음 진동 음향 분석시스템 DAQ-200, SpectraPLUS-SC, SpectraPLUS-RT

-

2채널 소음 진동 음향 분석시스템


특징 : 시중에서 현재 판매하고 있는 일반 소음진동분석장비 가격 대비 성능, 기능이 매우 우수함

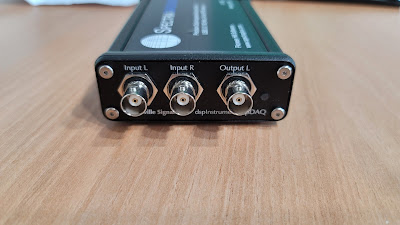

** 하드웨어 모델 : SpectraDAQ-200

** 소트트웨어 모델 : SpectraPLUS-SC or SpectraPLUS-RT


[하드웨어 스팩]

1. 샘플링 : Up to 24bit/192 kHz sampling
2. 채널 : Dual channel (2ch)

3. 연결 가능 센서 타입 : IEPE (ICP, CCLD, Deltatron 4ma constant current), 전압 출력 센서

4. 연결 가능 센서 : 가속도센서(가속도계, 진동센서), 마이크로폰, 압력센서, 힘센서, 임팩트해머, 가진기

5. 함수발생기능 :
6. 입력 전압 설정 : Fixed gain steps (+/-10V, 2.5V, 625mV, 156mV)
7. 커넥터 : BNC connectors
8. 디지털 입력 및 출력 : Digital 3 I / 3 O lines for process control solutions
9. USB 연결 타입 : 3.0 (cable included)
10. 전원 : Fully USB Bus powered - no external power supply required







[소프트웨어 스팩 - 옵션 선택]

1. 2채널 실시간 분석 및 타임 레코딩

2. FFT 및 FRF 분석

3. 1/1,1/3 ~ 1/24 옥타브 분석

4. Overlay, Peak Hold, 트리거 기능

5. A, B, C Spectral Weighting 기능

6. 녹음 (Wav files), 재생, 후처리 분석

7. 센서 감도 값 입력 기능

8. 함수 발생 기능 (Pink Noise, White noise, Swept Sine, 1 kHz tone, Multiple Tones, User defined wav source)

9. Distortion Analysis (THD, SNR, NF, SINAD)

10. RT60 잔향시간, Leq 등가 소음

11. 3-D surface Display

12. Automation Tools (C++, VB, Excel)




** 소음 진동 음향 측정 및 분석장비 선정 및 사용법 등 궁금하신 점 있으시면 언제든지 문의 부탁 드리겠습니다.
