진동센서 휴대용 교정기 VC-01 (가속도센서, 가속도계 이상유무 점검, 교정) 159.2 Hz, 1g, 9.8 m/s^2 Vibration Sensor Calibrator

-
진동센서 (가속도센서, 가속도계)의 이상유무 또는 감도 값을 빠르고 쉽게 확인할 수 있는 VC-01 휴대용 교정기의 성적서, 외관, 배터리 설치 및 작동방법 등을 다음 영상에서 볼 수 있습니다.


https://youtu.be/u8H7-ttp23Y


VC-01 진동센서 (가속도센서, 가속도계) 휴대용 교정기 특징

- 간단하고 빠른 작동

- 작고, 가벼워 휴대성이 높음

- 전원 자동 OFF 기능 (1분)

- 진동 가속도 진폭 (Acceleration Amplitude (RMS)) : 9.81 m/s^2 (1g)

- 진동 속도 진폭 (Velocity Amplitude (RMS)) : 9.81 mm/s

- 진동 변위 진폭 (Displacement Amplitude (RMS)) : 9.81 μm

- 진동 발생 주파수 (Vibration Frequency) : 159.2 Hz

- 출력 파형 (Output waveform) : Sine waveform

- 올릴 수 있는 진동센서 무게 (Maximum Load) : 100 Gram

- 사이즈 (Size) : Φ52×155 mm

- 무게 (Weight) : 600 gram

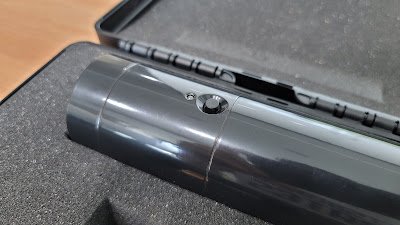

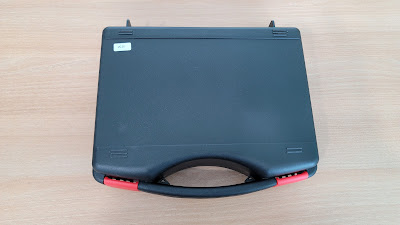

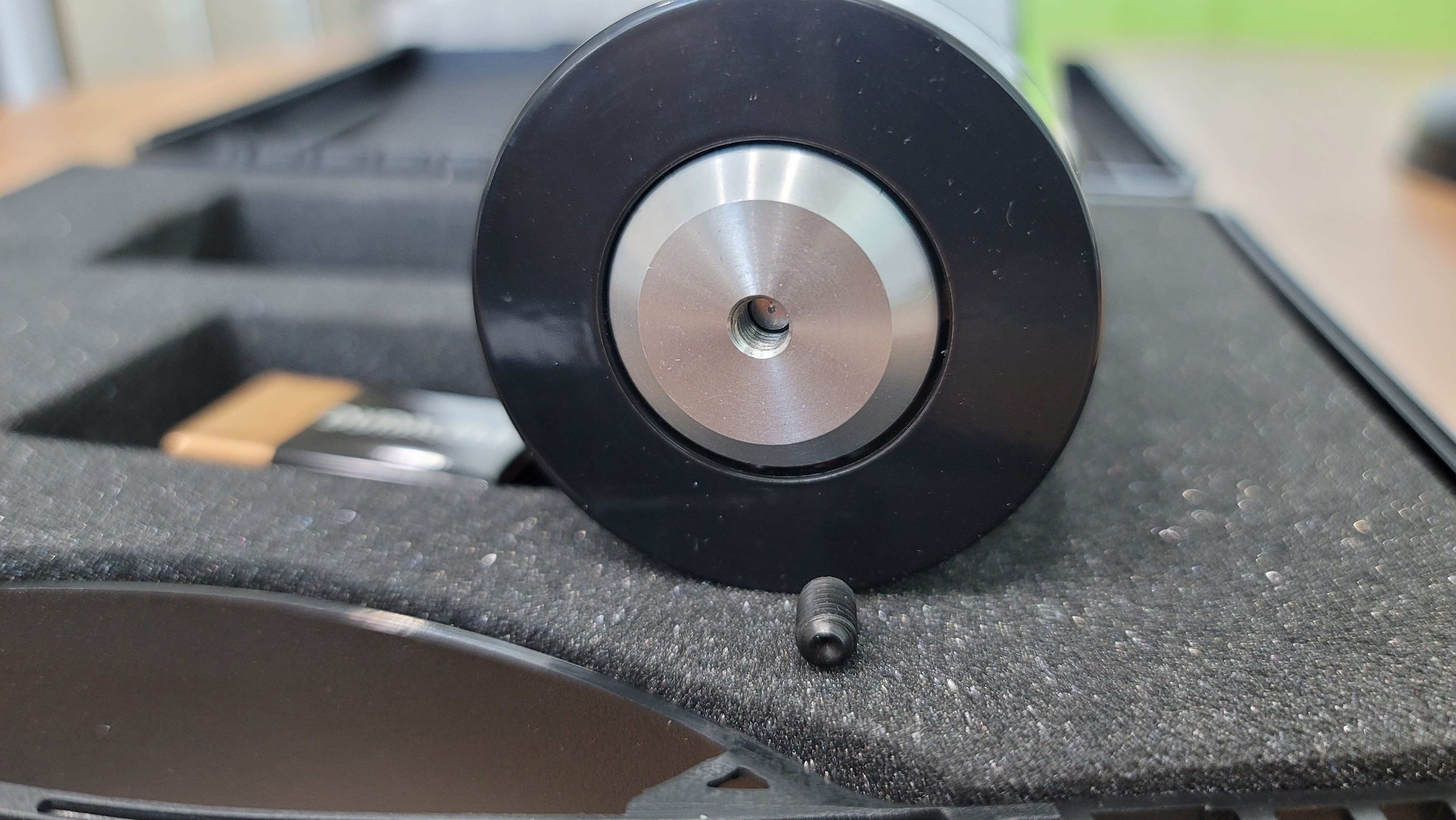

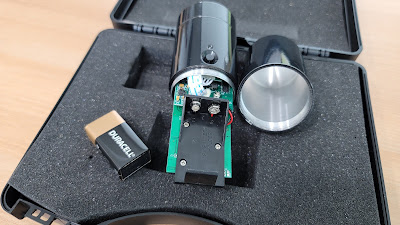

VC-01 진동센서 (가속도센서, 가속도계) 휴대용 교정기의 케이스, 센서 설치부, 배터리 설치부, 성적서 등 사진















** 진동센서 교정기, 가속도계, 가속도센서, 마이크로폰, 가진기, 임팩트해머 (충격해머), 진동계, 소음계, 진동시험기, 진동교구, 진동실험기구 (EVT), 소음진동 FFT 옥타브 등 분석장비 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
