간혹 오실로스코프와 같은 전압입력이 가능한 DAQ분석기에 IEPE (ICP, CCLD, CCP, Isotron, Deltatron, AcoTron, Piezotron) 타입 진동센서, 마이크로폰, 압력센서, 힘센서 등을 연결하면 아무 신호가 들어오지 않아 당황스러운 순간이 있습니다. 그이유는, IEPE, ICP, CCLD 타입의 센서는 특정한 전압과 정전류가 센서쪽으로 공급이 되어야 정상 작동이 되기 때문입니다. 그렇다면, 특정한 전압과 정전류를 공급하는 장치 시그널컨디셔너 (Signal Conditioner)를 실제로 IEPE, ICP, CCLD 타입의 진동센서와 연결하여 사용시 정상적인 진동신호를 측정할 수 있는지 아래 영상과 같이 테스트를 해 보았습니다. https://youtu.be/2s-OzRvvIAc [IEPE, ICP, CCLD 진동센서와 시그널컨디셔너 연결 작동 테스트 모습] [테스트에 사용한 IEPE, ICP, CCLD 진동센서 (가속도센서, 가속도계) : HS 13A121] - 모델 : HS 13A231 - 1축 진동센서 (가속도센서, 가속도계)  - IEPE (ICP, CCLD, CCP, Isotron, Deltatron,  AcoTron, Piezotron) 타입 -  10 mV/g (1.02 mV/m/s^2) 감도 - +/- 500 g pk 측정범위 - 압전소자 Ceramic 사용 - Shear 타입 - -40도 ~ 121도 사용 온도범위 - 2 ~ 12000 Hz 주파수 측정 범위 (선형 범위) - Stainless Steel 하우징으로 내구성 우수 - 23 mm * 13.5 mm 사이즈 - 11.5 그램 무게 [테스트에 사용한 IEPE, ICP, CCLD 센서용 시그널컨디셔너 : YMC 8201T] - 연결 센서 타입  : IEPE, ICP, CCLD, CCP, Isotron, Deltatron, AcoTron, Piezotron 지원 - 연결 가...

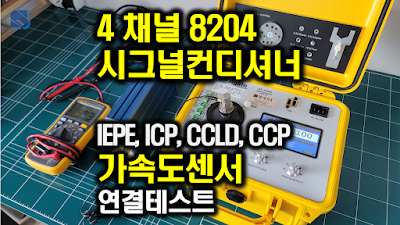

IEPE (ICP) 타입 센서 (진동센서, 가속도계, 마이크로폰 등)가 정상적으로 작동을 하려면 전압과 정전류가 필요 합니다. 시그널컨디셔너 (Signal Conditioners)는 이와 같은 전압과 정전류를 IEPE 센서쪽으로 공급 하는 장치로 YMC사 8024가 대표적입니다.  그럼 실제로 IEPE 타입 진동가속도센서 HS 13A231 (약 100 mV/g 감도)과 시그널컨디셔너 8204 (4채널)를 연결하여 진동신호를 정상적으로 측정이 가능한지 진동센서 교정기에서 1g RMS 진동값을 발생하여 영상과 같이 각 채널별로 테스트를 해 보았습니다.   https://youtu.be/jDgNiiJMHxQ [테스트에 사용한 가속도센서 HS 13A231]   - 모델 : 한국센서 HS 13A231 - 1축 진동센서 (가속도센서, 가속도계) - IEPE (ICP, CCLD, CCP, Isotron, Deltatron, AcoTron, Piezotron) 타입 - 100 mV/g (10.2 mV/m/s^2) 감도 - +/- 50 g pk 측정범위 - 압전소자 Ceramic - Shear 타입 - -40도 ~ 121도 사용 온도범위 - 0.5 ~ 10000 Hz 주파수 측정 범위 (선형 범위) - Stainless Steel 하우징으로 내구성 우수 - 19 mm * 14.5 mm 사이즈 - 15.5 그램 무게 - M5 사이드 커넥터 케이블 연결 - M5 Female 마운팅 홀 나사 [테스트에 사용한 시그널컨디셔너 (Signal Conditioners) YMC 8204] - 모델 : YMC 8204 - 4채널 - IEPE (ICP, CCLD, CCP, Isotron, Deltatron, AcoTron, Piezotron) 타입 센서 전압, 정전류 공급 - 24 VDC 전압 출력 - Off, 4mA, 10mA, 20mA 정전류 각 채널별 설정 가능 - Voltage 타입 센서 연결 가능 - 채널별 1, 10, 100 Gain 설정 가능 - 0.3 ...

Dytran 3056 SERIES general purpose aCCELEROMETER Dytran 3056 시리즈는 1 ~ 500 mV/g의 감도를 가진 단축 IEPE (ICP, CCLD, DELTATRON, ISOTRON) 가속도센서 (가속도계, 진동센서, Accelerometer) 입니다. 3056 시리즈에는 TEDS 기능이 있는 모델, 작동 온도 범위가 325°F(163°C)인 모델이 있습니다. 또한 3056 시리즈는 저잡음 (low noise), 높은 공진 주파수(> 25kHz), 제작 감도가 ±5% 이내 및 1Hz ~ 10kHz의 주파수 응답이 특징입니다. 3056 시리지의 디자인은 견고한 티타늄 하우징에 패키징된 세라믹 전단 감지 요소를 특징으로 하며 10–32 윗방향 커넥터와 10–32 스터드 장착이 가능합니다. 3056 시리즈는 EMI/접지 루프 간섭을 방지하고 저잡음 JFET 전자 장치를 통합하는 진정한 베이스 절연을 제공합니다. 또한 높은 습도와 더러운 환경에서 안정적인 성능을 위해 완전히 밀봉되어 있습니다. [특징] - 바닥 절연 (Base isolated) - 티타늄 하우징 (Titanium) - 밀폐형 실링 (Hermetic) - IEPE (ICP, Isotron, CCLD, Deltatron) - TEDS 옵션 - 고온용 옵션 (High temperature options) [적용분야] - 모달 분석 (Modal analysis) - 진동 시험 (Vibration control) - 범용 고온 진동 모니터링 (General purpose high temperature vibration monitoring) [3056 시리즈 모델] ​ MODEL   SPECIFICATIONS 3056B10 1.02 mV/m/s² sensitivity, 4900 m/s² range, 10–32 axial connector, 1/4–28 mo...

Dytran 3055 SERIES general purpose aCCELEROMETER Dytran 3055 시리즈는 1 ~ 500 mV/g의 감도를 가진 단축 IEPE (ICP, CCLD, DELTATRON, ISOTRON) 가속도센서 (가속도계) 입니다. 3055 시리즈에는 TEDS 기능이 있는 모델, 작동 온도 범위가 325°F(163°C)인 모델이 있습니다. 또한 3055 시리즈는 저잡음 (low noise), 높은 공진 주파수(> 25kHz), 제작 감도가 ±5% 이내 및 1Hz ~ 10kHz의 주파수 응답이 특징입니다. 3055 시리지의 디자인은 견고한 티타늄 하우징에 패키징된 세라믹 전단 감지 요소를 특징으로 하며 10–32 옆방향 커넥터와 10–32 스터드 장착이 가능합니다. 3055 시리즈는 EMI/접지 루프 간섭을 방지하고 저잡음 JFET 전자 장치를 통합하는 진정한 베이스 절연을 제공합니다. 또한 높은 습도와 더러운 환경에서 안정적인 성능을 위해 완전히 밀봉되어 있습니다. [특징] - 바닥 절연 (Base isolated) - 티타늄 하우징 (Titanium) - 밀폐형 실링 (Hermetic) - IEPE (ICP, Isotron, CCLD, Deltatron) - TEDS 옵션 - 고온용 옵션 (High temperature options) [적용분야] - 모달 분석 (Modal analysis) - 진동 시험 (Vibration control) - 범용 고온 진동 모니터링 (General purpose high temperature vibration monitoring) [3055D 시리즈 모델] MODEL   SPECIFICATIONS 3055D1 10 mV/g sensitivity, 500g range, 10–32 radial connector, 10–32 tapped hole, 10 grams,–67 to +225°...
