간혹 오실로스코프와 같은 전압입력이 가능한 DAQ분석기에 IEPE (ICP, CCLD, CCP, Isotron, Deltatron, AcoTron, Piezotron) 타입 진동센서, 마이크로폰, 압력센서, 힘센서 등을 연결하면 아무 신호가 들어오지 않아 당황스러운 순간이 있습니다.
그이유는, IEPE, ICP, CCLD 타입의 센서는 특정한 전압과 정전류가 센서쪽으로 공급이 되어야 정상 작동이 되기 때문입니다.
그렇다면, 특정한 전압과 정전류를 공급하는 장치 시그널컨디셔너 (Signal Conditioner)를 실제로 IEPE, ICP, CCLD 타입의 진동센서와 연결하여 사용시 정상적인 진동신호를 측정할 수 있는지 아래 영상과 같이 테스트를 해 보았습니다.
https://youtu.be/2s-OzRvvIAc
[IEPE, ICP, CCLD 진동센서와 시그널컨디셔너 연결 작동 테스트 모습]
[테스트에 사용한 IEPE, ICP, CCLD 진동센서 (가속도센서, 가속도계) : HS 13A121]
- 모델 : HS 13A231
- 1축 진동센서 (가속도센서, 가속도계)
- IEPE (ICP, CCLD, CCP, Isotron, Deltatron, AcoTron, Piezotron) 타입
- 10 mV/g (1.02 mV/m/s^2) 감도
- +/- 500 g pk 측정범위
- 압전소자 Ceramic 사용
- Shear 타입
- -40도 ~ 121도 사용 온도범위
- 2 ~ 12000 Hz 주파수 측정 범위 (선형 범위)
- Stainless Steel 하우징으로 내구성 우수
- 23 mm * 13.5 mm 사이즈
- 11.5 그램 무게
[테스트에 사용한 IEPE, ICP, CCLD 센서용 시그널컨디셔너 : YMC 8201T]
- 연결 센서 타입 : IEPE, ICP, CCLD, CCP, Isotron, Deltatron, AcoTron, Piezotron 지원
- 연결 가능 센서 : 진동센서, 가속도센서, 가속도계, 마이크로폰, 압력센서, 힘센서, 임팩트해머 등
- 채널 : 1ch
- Gain (게인) : x1
- 주파수 범위 : 0.3 Hz ~ 100 kHz
- 출력 정전류, 전압 : 4 mA, 24 VDC
- 커넥터 : BNC jack (2)
- 사이즈 : 44 x 17 x 50 mm
- 무게 : 55 g
- 전원 : External DC Power (포함)
- 사용 온도 : 10 ~ 55 도
** YMC 8201T 시그널컨디셔너와 연결 가능한 진동센서 (가속도센서, 가속도계) 제조사 : B&K (BKSV, HBK), Dytran, Kistler, PCB, MMF, YMC, ENDVECO, IMI, CTC, SKF, Hansford, STI, TE, Omega, Honeywell, Wilcoxon, Metrix, Onosokki, Sinocera, Ronds, Althensensors, ASC, DJB, Deltaohm, Picotech, Yokogawa, Vibrasens, Sinocera 등

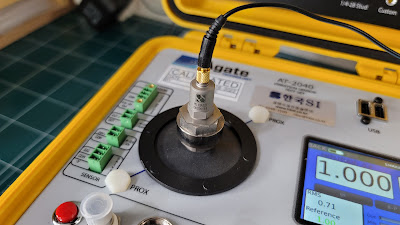

[테스트에 사용한 정밀 진동발생장치, 휴대용 교정기 : Agate AT-2040]
- 발생 주파수 : 5 Hz ~ 10,000 Hz / 1Hz 단위 변경 가능 (2 Hz ~ 11,000 Hz 실제 가진 가능한 주파수 범위)
- 가진 진폭 : 0 ~ 20 g pk / 0.1g 단위 변경 가능 (20 g pk 이상 테스트 가능함)
- 교정 센서 최대 무게 : 800 grams (이상 가능, 단 가진 진폭 및 주파수 다운)
- 가속도, 속도, 변위 단위 설정 가능 : g pk, g RMS, m/s^2 pk, m/s^2 RMS, mm/s pk, mm/s RMS, in/s pk, in/s RMS, mils p-p, um p-p
- 주파수 단위 설정 가능 : Hz, CPM
- 건전지 (배터리) 사용 - 충전 방식 : 12 시간 (100 gram payload, 100 Hz 1g pk)
- 6.9 kg의 가벼운 무게로 현장 휴대성 뛰어남
- 자동 주파수 교정 및 체크 기능
- IEPE (ICP, CCLD, CCP, Isotron, Deltatron 등), Charge, Proximity, 4-20 mA 파워 소스 내장
- 변위센서 (프록시미터) -24V proximity driver source, +24V source, 5-10V 파워 내장
- 마운팅 액세서리 기본 포함 (10-32, 1/4-28, 2-56, 6/32 나사 등)
- A2LA 인증 장비
- KOLAS 교정 인증 가능 (옵션)
- 제조사 : 미국 Agate
- 다른 사양의 모델 : AT-2030, AT-2035, AT-2050
** Agate AT-2040으로 교정 및 점검 가능한 진동센서 (가속도센서, 가속도계) 제조사 : B&K (BKSV, HBK), Dytran, Kistler, PCB, MMF, YMC, ENDVECO, IMI, CTC, SKF, Hansford, STI, TE, Omega, Honeywell, Wilcoxon, Metrix, Onosokki, Sinocera, Ronds, Althensensors, ASC, DJB, Deltaohm, Picotech, Yokogawa, Vibrasens, Sinocera 등
** Agate AT-2040으로 교정 및 점검 가능한 진동계 : FLUKE-810, FLUKE-805, ACO3116, ACO1332B, ACO1340A, ACO3233, SHOWA1332B, TPI9070, TPI9071, TPI9080, TPI9080Ex, TPI9080K1, TPI9080K2, TPI9034, TPI9038, TPI A9014, Wilcoxon MAC800, MAC810, MAC820, BVB-8207SD, BVB-8217SD, TES-3102, KANOMAX4200, Lutron VB8230SD, WINTACT WT-63A, Smart Sensor AS63B, VIBROTEST 60, B&K (Bruel & Kjaer) Vibro VT60, VM-82A digital Vibration meter, GA2006S (Vexo), MK-21 베어링 진동측정기, VM-6060, VM-6380 3축진동계, AV-160B, AR63A, RION VM-82A, 리온 VM63A 디지털진동계, 코넥스 EE-2N, 스마트센서 AS63B, MMF VM22, MMF VM23, MMF VM24, MMF VM25 FFT 주파수분석 진동계, MMF VM31 3축진동계, SVANTEK SVAN979, SVAN 977, SVAN 958A, SVAN974, SVAN946A, SVAN954, SVAN956, SV106A, SV103, SV100A 등
[테스트에 사용한 멀티미터]
** MEMS, 압전소자, ICP, CCLD, CCP, Isotron, Deltatron, AcoTron, Piezotron 진동센서, 가속도센서, 가속도계, 변위센서, 속도센서, 4-20mA센서, 프록시미터 (proximity probes), 소음진동분석장비, FFT분석기, 고유진동수 분석기, FRF분석장비, 마이크로폰, 임팩트해머, 압력센서, 힘센서, 변위센서, 무선진동센서, 휴대용 소형 진동계, 소음계, 가진기, 휴대용진동센서교정기, 마이크로폰 교정기 등 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
