IEPE (ICP) 타입 센서 (진동센서, 가속도계, 마이크로폰 등)가 정상적으로 작동을 하려면 전압과 정전류가 필요 합니다. 시그널컨디셔너 (Signal Conditioners)는 이와 같은 전압과 정전류를 IEPE 센서쪽으로 공급 하는 장치로 YMC사 8024가 대표적입니다.
그럼 실제로 IEPE 타입 진동가속도센서 HS 13A231 (약 100 mV/g 감도)과 시그널컨디셔너 8204 (4채널)를 연결하여 진동신호를 정상적으로 측정이 가능한지 진동센서 교정기에서 1g RMS 진동값을 발생하여 영상과 같이 각 채널별로 테스트를 해 보았습니다.
- 모델 : 한국센서 HS 13A231
- 1축 진동센서 (가속도센서, 가속도계)
- IEPE (ICP, CCLD, CCP, Isotron, Deltatron, AcoTron, Piezotron) 타입
- 100 mV/g (10.2 mV/m/s^2) 감도
- +/- 50 g pk 측정범위
- 압전소자 Ceramic
- Shear 타입
- -40도 ~ 121도 사용 온도범위
- 0.5 ~ 10000 Hz 주파수 측정 범위 (선형 범위)
- Stainless Steel 하우징으로 내구성 우수
- 19 mm * 14.5 mm 사이즈
- 15.5 그램 무게
- M5 사이드 커넥터 케이블 연결
- M5 Female 마운팅 홀 나사

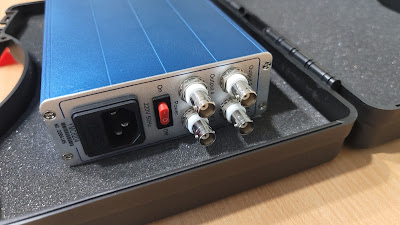

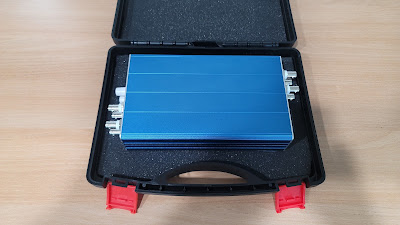

[테스트에 사용한 시그널컨디셔너 (Signal Conditioners) YMC 8204]
- 모델 : YMC 8204
- 4채널
- IEPE (ICP, CCLD, CCP, Isotron, Deltatron, AcoTron, Piezotron) 타입 센서 전압, 정전류 공급
- 24 VDC 전압 출력
- Off, 4mA, 10mA, 20mA 정전류 각 채널별 설정 가능
- Voltage 타입 센서 연결 가능
- 채널별 1, 10, 100 Gain 설정 가능
- 0.3 Hz ~ 100 kHz 주파수 범위
- 45 * 122 * 200 mm 사이즈
- 1.4 kg 무게
- 220V 전원 사용
[테스트에 사용한 진동센서 교정기 Agate AT-2040]
- 모델 : Agate AT-2040
- 가진 주파수 : 5 Hz ~ 10,000 Hz / 1Hz 단위 변경 가능
- 가진 진폭 : 0 Hz ~ 20 g pk / 0.1g 단위 변경 가능
- 교정 센서 최대 무게 : 800 grams
- 가속도, 속도, 변위 단위 설정 가능 : g pk, g RMS, m/s^2 pk, m/s^2 RMS, mm/s pk, mm/s RMS, in/s pk, in/s RMS, mils p-p, um p-p
- 주파수 단위 설정 가능 : Hz, CPM
- 건전지 (배터리) 사용 - 충전 방식 : 12 시간 (100 gram payload, 100 Hz 1g pk)
- 6.9 kg의 가벼운 무게로 휴대성 뛰어남.
- 교정 주파수 파형 실시간 확인.
- 자동 주파수 교정 기능.
- IEPE (ICP, CCLD, CCP 등), Charge, Proximity, 4-20 mA 파워 소스 내장
- -24V proximity driver source, +24V source, 5-10V 파워 내장
- 마운팅 액세서리 기본 포함 (10-32, 1/4-28, 2-56, 6/32 나사 등)
- A2LA 인증
- KOLAS 교정 인증 가능 (옵션)
** IEPE, ICP, CCLD, CCP 시그널컨디셔너, 진동센서 (가속도센서, 가속도계), 마이크로폰, 소음진동주파수분석기, 충격망치 (임팩트해머), 모달가진기, 시험용가진기, 소음계, 진동계, 진동시험기, 진동소음측정장비, 진동소음센서교정기 등 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
