진동센서 13A121 가속도계, 가속도센서

-
이미지
  HS 13A121 진동센서 는 범용 가속도계 (accelerometer, 가속도센서) 로 #압전소자, 전압 출력형 (IEPE, ICP)에 의해 설계 됩니다. HS 일반 진동센서는 제품 구조의 진동시험, 진동제어, 낙하시험, 품질보증, 진동모달 시험 등에 적용 됩니다. ​ HS 13A121 진동센서 (가속도계) 사양표 Specification ENGLISH: SI: 진동센서 (가속도계) 성능 (Performance) 감도 (Sensitivity) (±10 %) 10 mV/g 1.02 mV/(m/s²) 측정범위 (Measurement Range) ±500 g pk ±4900 m/s² pk 주파수 범위 (Frequency Range) (±5 %) 3 to 10000 Hz 3 to 10000 Hz 주파수 범위 (Frequency Range) (±1 dB) 2 to 12000 Hz 2 to 12000 Hz 공진 주파수 (Resonant Frequency) ≤40 kHz ≤40 kHz 분해능 (Broadband Resolution) 0.0025 g rms 0.025 m/s² rms 선형성 (Non-Linearity) ≤1 % ≤1 % 가로방향 감도 (Transverse Sensitivity) ≤5 % ≤5 % 진동센서 (가속도계) 사용 환경 (Environmental) 최대 충격 범위 (Overload Limit) (Shock) ±10000 g pk ±98000 m/s² pk 사용 온도 범위 (Temperature Range) (Operating) -40 to +250 °F -40 to +121 °C 진동센서 (가속도계) 전기 사양 (Electrical) 인가 전압 (Excitation Voltage) 18 to 28 VDC 18 to 28 VDC 인가 정전류 (Constant Current Excitation) 2 to 10 mA 2 to 10 mA 출력 바이어스 전압 (Output Bias Voltage) 9.5 to 12.5 VDC 9.5 to 12.5 ...
댓글 쓰기

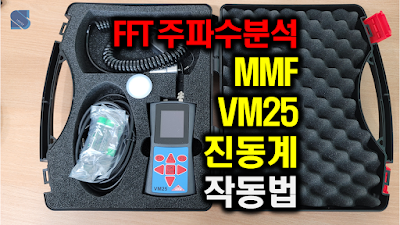

진동계 VM25 (MMF Vibration Meter) 작동법, 매뉴살펴보기, VMID진동포인트 테스트, 주파수 FFT 분석, 가속도, 속도, 변위 측정

-
독일 MMF사의 VM25 진동계 (Vibration Meter)의 매뉴 살펴보기, VMID 진동포인트 테스트, FFT 주파수 분석 저장파일 불러오기 등 작동법 영상입니다.


https://youtu.be/vsVj-350-ZU

[MMF VM25 진동계 사양]
​- 채널 : 1 ch
- 사용 진동센서 (가속도계, 가속도센서) : KS82L (L.P.IEPE 타입) + VMID
- 주파수 FFT 분석 : 125 lines FFT spectrum : acceleration/velocity; 10 ranges 11.5 to 11712 Hz
- 진동 가속도 (acceleration) 측정 범위 : 0.1 - 240 m/s²
- 가속도 주파수 범위 : 0.2 Hz - 10 kHz / 3 Hz - 1 kHz / 1 kHz - 10 kHz
- 진동 속도 (velocity) 측정 범위 : 0.1 - 1000 mm/s
- 속도 주파수 범위 : 2 - 1000 Hz / 10 - 1000 Hz
- 진동 변위 (displacement) 측정 범위 : 0.01 - 60 mm
- 변위 주파수 범위 : 5 - 200 Hz
- K(t) Bearing Diagnosis Coefficient : 1 - 10 kHz; with memory for 1600 rms/ peak start values
- RMS or Peak 측정 : 가능
- Crest factor 측정 : 가능
- 회전수 RPM 측정 가능 : 1 - 9999 rpm; optical
- 온도 측정 가능 : -40 - 125 °C ± 2 K; infrared
- 해드폰 출력 (Headphone output) : 3.5 mm via adapter VM2x-HP; volume
- 저장파일 개수 : 16,000 개
- 보호 케이스, USB PC 연결 파일 포함
- 파일 불러오기 : 엑셀 (무료), VM2x 소프트웨어 (유료)

** 참고 : MMF VM시리즈 진동계 (VM22, VM23, VM24, VM25, VM31)

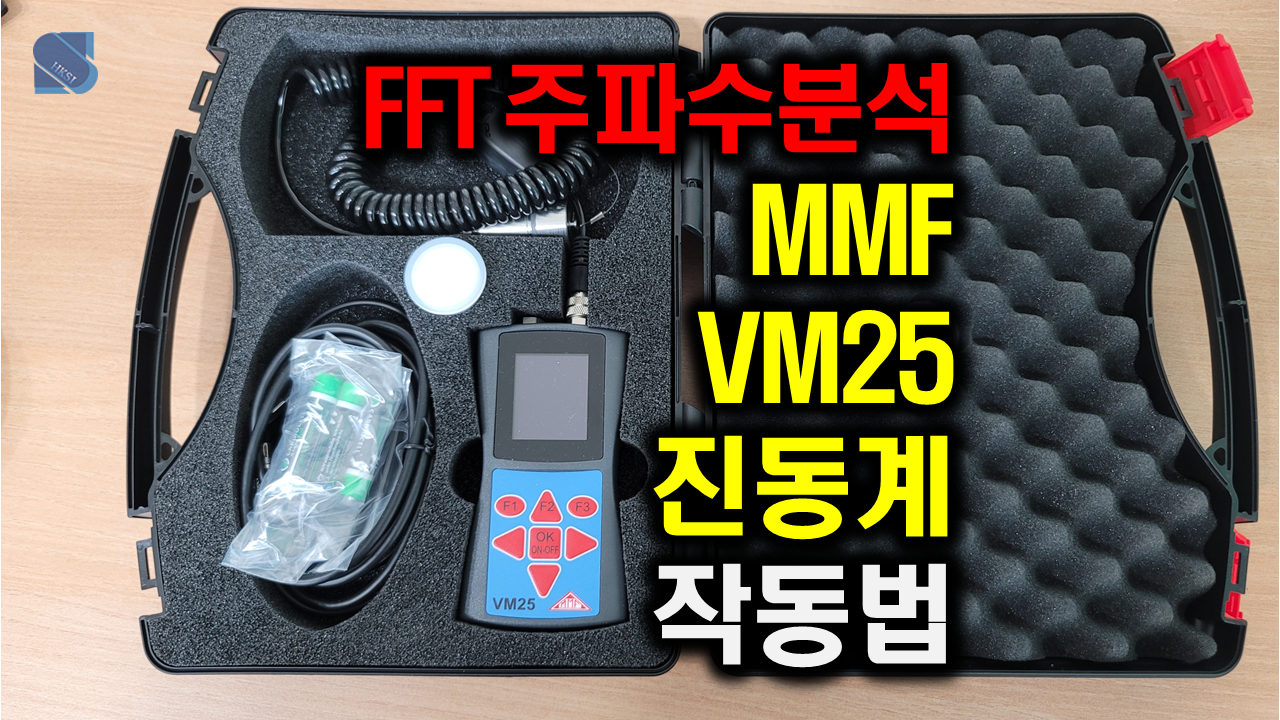

[MMF VM25 진동계 제품 사진]






** 기계, 설비, 펌프, 모터, 회전장치, 베어링, 프레스 등 진동측정을 위한 정밀형 간이 주파수 FFT 분석 진동계 (Vibration Meter) 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
